Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
136 kA
Znamionowe napięcie pracy [V]
10 do 690
Znamionowy prąd ciągły Iu [A]
170 A
Opis produktu

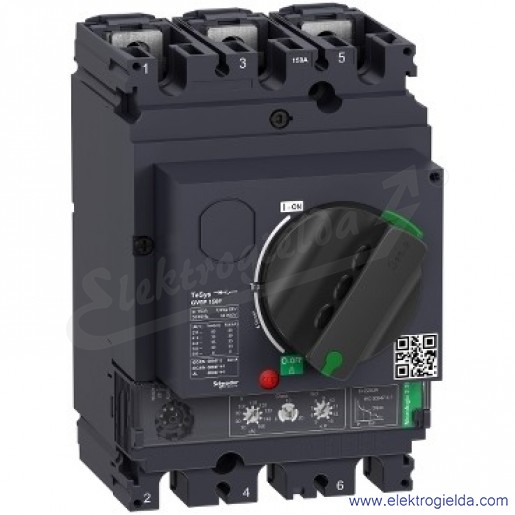

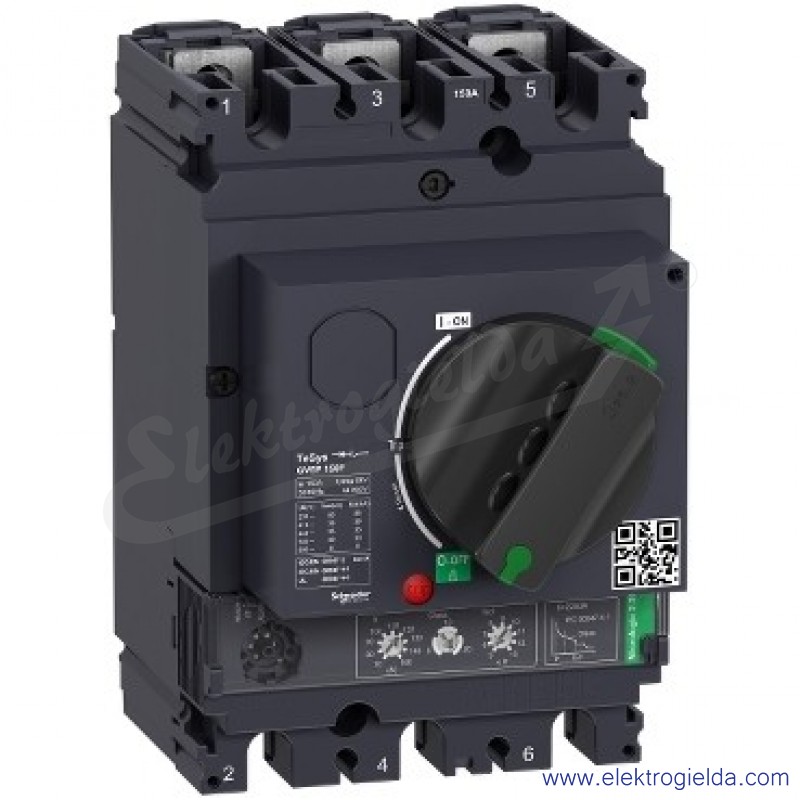

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 150A/690V, do ochrony silników 3-fazowych 55–75kW przy 400V. Zapewnia termiczne zabezpieczenie magnetyczne i dodatkowe zabezpieczenia, zdolność wyłączania Icu 36 kA, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie do szyn lub kabli z końcówkami (bezpośrednie podłączenie kabli z dodatkowymi złączami). Zabezpieczenie termiczne regulowane za pomocą pokrętła z nastawą prądu Ir w zakresie 70-150A i z możliwością wyboru klasy wyłączania 5, 10 lub 20, zabezpieczenie magnetyczne w zakresie 15 In. Dodatkowe zabezpieczenia ze stałym odbiorem obejmują ochrone przed zwłoką czasową Isd przy 13 Ir, zabezpieczenie przed asymetrią fazową i utratą mocy. Udostępnia wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i wyzwalaczy napięciowych (MN, MX). Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine) i Green Premium (RoHS/REACh).
