Przekaźnik kontroli faz CKF 337 Un-3×400V, Io❮10a, czujnik kolejności i zaniku faz, bez przewodu neutralnego, DIN
Producent:
Numer katalogowy producenta:
CKF-337
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
Opis produktu
CKF-337
Czujnik kolejności i zaniku fazy CKF-337
Czujnik kolejności i zaniku fazy CKF-337
Dlaczego warto wybrać CKF-337?
Zasilanie 3 × 400 V
Praca bez przewodu neutralnego
Kontrola zaniku i asymetrii
Kontrola kolejności faz
Regulowane opóźnienie 0,2–5 s
Próg asymetrii 20–60 V
Separowany styk 1 × NO/NC
Pobór mocy 1,6 W
Montaż na szynie DIN TH-35
CKF-337 zabezpiecza silnik trójfazowy przed zanikiem fazy, asymetrią napięć oraz symetrycznym spadkiem napięć międzyfazowych. Dzięki temu ogranicza ryzyko przegrzania, nieprawidłowego rozruchu i uszkodzeń napędu w instalacjach przemysłowych oraz technicznych systemach budynkowych.
Urządzenie kontroluje kolejność faz i blokuje uruchomienie silnika, gdy zmiana faz mogłaby spowodować niepożądany kierunek obrotów. To istotne w aplikacjach z pompami, wentylatorami i maszynami, gdzie kierunek pracy wpływa na bezpieczeństwo oraz poprawność procesu.
Użytkownik może ustawić próg zadziałania asymetrii napięciowej w zakresie 20–60 V oraz opóźnienie wyłączenia od 0,2 do 5 s. Pozwala to dopasować czujnik do warunków zasilania i ograniczyć zbędne wyłączenia przy krótkotrwałych zakłóceniach.
Do sieci trójfazowej
Przystosowany do instalacji 3 × 400 V bez przewodu neutralnego.
Diagnostyka LED
Czytelna sygnalizacja ułatwia ocenę stanu zasilania i pracy.
Integracja ze stycznikiem
Styk przełączny pozwala sterować obwodem cewki stycznika.

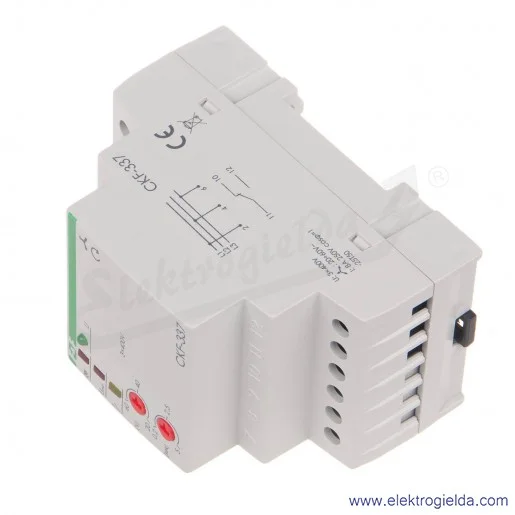

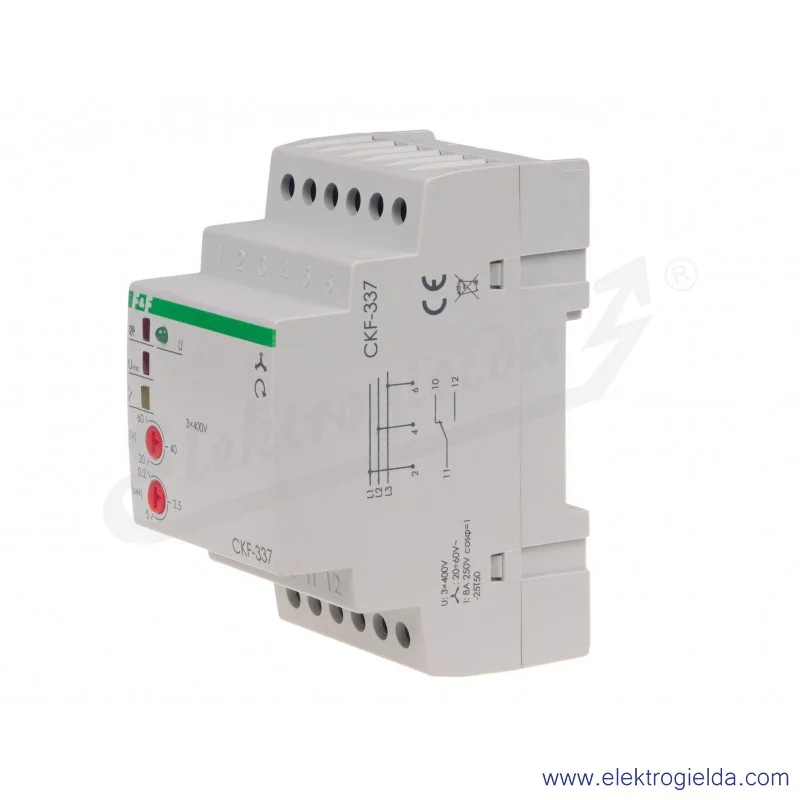

CKF-337 – wizualizacja urządzenia
Poznaj inne zalety CKF-337
Urządzenie ma modułową obudowę o szerokości 3 modułów, czyli 52,5 mm, przeznaczoną do montażu w rozdzielnicy lub szafie sterowniczej.
Konstrukcja obudowy umożliwia osadzenie czujnika na standardowej szynie DIN TH-35, widocznej jako sposób instalacji typowy dla aparatury modułowej.
Na obudowie znajdują się zaciski śrubowe do podłączenia faz oraz styku przekaźnikowego, przystosowane do przewodów instalacyjnych.

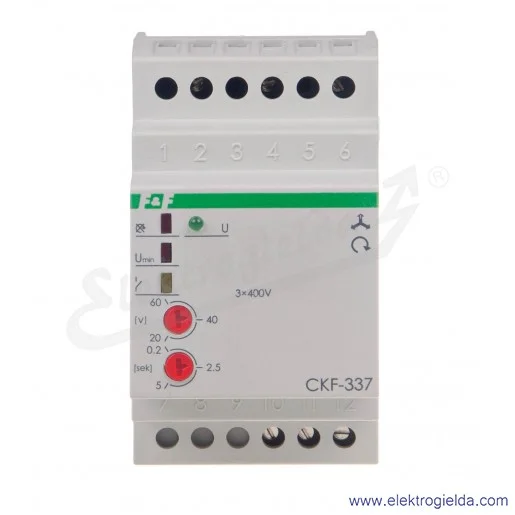

Front urządzenia wyposażono w cztery diody LED informujące o stanie zasilania, poprawnej pracy oraz wykrytych nieprawidłowościach napięcia lub kolejności faz.
Na panelu czołowym widoczne są nastawy umożliwiające ustawienie progu asymetrii napięciowej oraz czasu opóźnienia zadziałania.
Materiały dodatkowe
Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT
Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
0,2 s
Liczba styków zwiernych
0
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
320-480 V
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
5 s
Liczba styków rozwiernych
0
Liczba styków przełącznych
1
Napięcie pracy dla AC 50 Hz
320-480 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
0 s
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
0 s
