Przekaźnik kontroli faz CKF 316 Un-3×400V+N,Io❮10a, czujnik kolejności i zaniku faz, montaż DIN
Producent:
Numer katalogowy producenta:
CKF-316
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
Opis produktu
CKF-316
Czujnik kolejności i zaniku fazy CKF-316
Czujnik kolejności i zaniku fazy do ochrony silników
Dlaczego warto wybrać CKF-316?
Zasilanie 3 × 400 V + N
Kontrola zaniku i asymetrii faz
Kontrola kolejności faz
Próg asymetrii 55 V
Pobór mocy 1,6W
Opóźnienie wyłączenia 4 s
Styk przekaźnikowy separowany 1 × NO/NC
Montaż na szynie DIN TH-35
Szerokość jednego modułu 18 mm
CKF-316 nadzoruje obecność napięcia w każdej fazie sieci trójfazowej. W przypadku zaniku napięcia w co najmniej jednej fazie urządzenie odłącza silnik, chroniąc uzwojenia i ograniczając ryzyko kosztownej awarii napędu.
Czujnik reaguje na asymetrię napięciową przekraczającą 55 V, a ponowne załączenie następuje automatycznie po spadku asymetrii o wartość histerezy 5 V. Takie działanie zapewnia stabilną kontrolę warunków zasilania bez konieczności ręcznej regulacji progu.
Urządzenie wykrywa nieprawidłową kolejność faz, która mogłaby spowodować zmianę kierunku wirowania silnika. Blokada uruchomienia do czasu przywrócenia właściwej kolejności zwiększa bezpieczeństwo maszyn i procesów technologicznych.
Niezawodna kontrola
Monitoruje kluczowe parametry zasilania trójfazowego.
Kompaktowy montaż
Zajmuje jeden moduł w rozdzielnicy.
Sygnalizacja LED
Ułatwia szybką ocenę stanu pracy.
CKF-316 – wizualizacja urządzenia
Poznaj inne zalety CKF-316

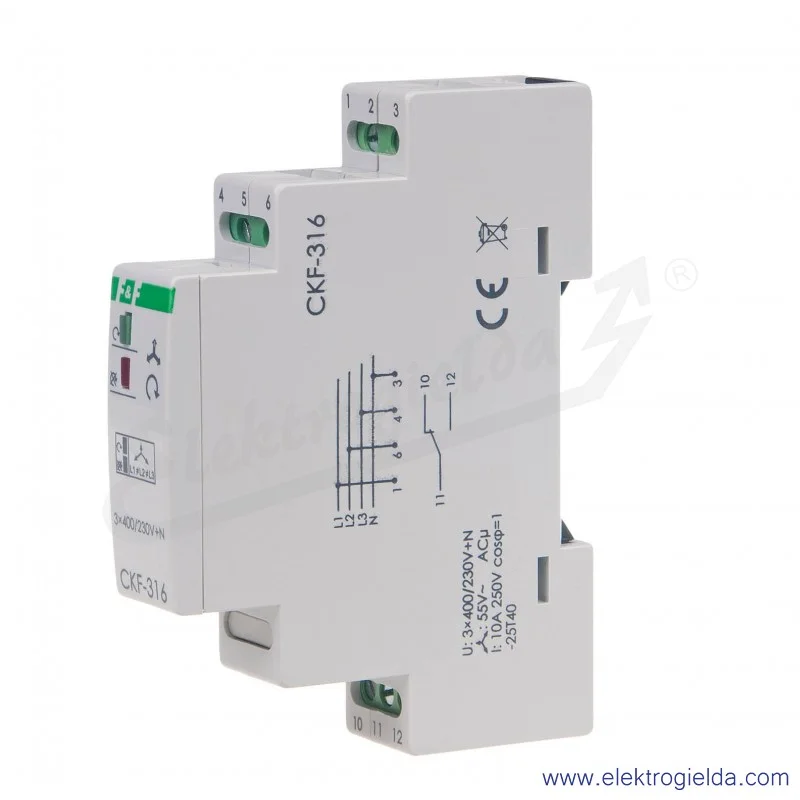

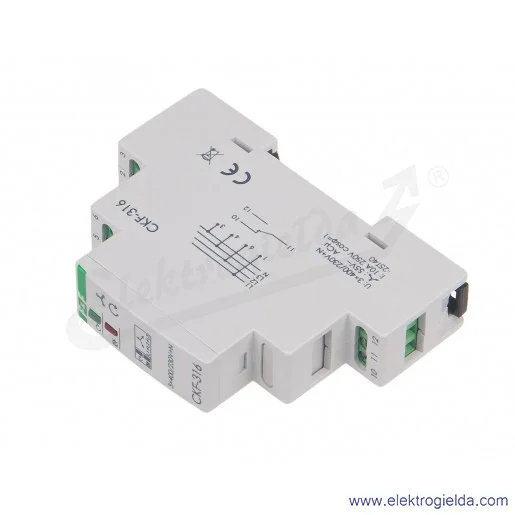

Urządzenie ma kompaktową obudowę o szerokości jednego modułu, przeznaczoną do montażu w rozdzielnicy.
Kształt obudowy umożliwia instalację na standardowej szynie TH-35 stosowanej w aparaturze modułowej.
Na froncie obudowy widoczne są zaciski śrubowe do podłączenia faz, przewodu neutralnego oraz styku przekaźnikowego.

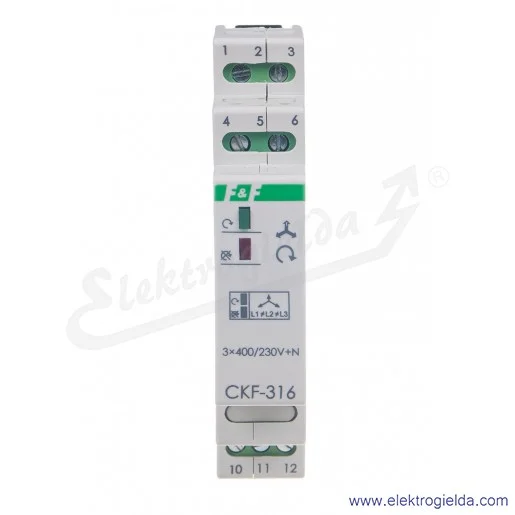

Panel czołowy wyposażono w dwie diody LED informujące o stanie zasilania oraz nieprawidłowej kolejności faz.
Na obudowie znajdują się czytelne oznaczenia przyłączy, ułatwiające identyfikację torów fazowych i styków.
Materiały dodatkowe
Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT
Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków zwiernych
0
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków rozwiernych
0
Liczba styków przełącznych
1
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
10 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm
