Podstawa bezpiecznikowa BZ-2, max 250VAC/DC, 6.3A, wkładka topikowa 5x20mm
Producent:
Numer katalogowy producenta:
BZ-2
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
Opis produktu
BZ-2
Moduł bezpiecznikowy BZ-2
Dwugniazdowy moduł bezpiecznikowy na szynę TH-35
Dlaczego warto wybrać BZ-2?
Dwa gniazda bezpiecznikowe
Wkładki topikowe Ø5×20 mm
Maksymalnie 250 V AC/DC
Prąd obciążenia do 6,3 A
Sygnalizacja czerwoną diodą LED
Montaż na szynie TH-35
Szerokość 1 modułu
Zaciski śrubowe 2,5 mm²
Praca od -25 do 50°C
BZ-2 jest modułem dwugniazdowym, dzięki czemu umożliwia zastosowanie dwóch wkładek topikowych w jednej kompaktowej obudowie. To ogranicza liczbę zajętych miejsc w rozdzielnicy i ułatwia uporządkowanie zabezpieczeń odbiorników w instalacjach domowych, budynkowych oraz przemysłowych.
Przepalenie wkładki topikowej sygnalizowane jest świeceniem czerwonej diody LED. Instalator lub serwisant może szybciej zlokalizować zadziałane zabezpieczenie, co skraca przestoje i ułatwia obsługę rozdzielnicy bez konieczności czasochłonnego sprawdzania każdego toru.
Obudowa o szerokości 18 mm przeznaczona do montażu na szynie TH-35 pozwala łatwo włączyć moduł do typowej aparatury modułowej. Zaciski śrubowe 2,5 mm² zapewniają klasyczny sposób podłączenia przewodów w układach zabezpieczeń instalacji.
Kompaktowa budowa
Dwa gniazda zabezpieczeń w obudowie o szerokości jednego modułu.
Czytelna sygnalizacja
Czerwona LED informuje o przepalonej wkładce topikowej.
Standardowa instalacja
Montaż na szynie TH-35 i podłączenie zaciskami śrubowymi.
BZ-2 – wizualizacja urządzenia
Poznaj inne zalety BZ-2

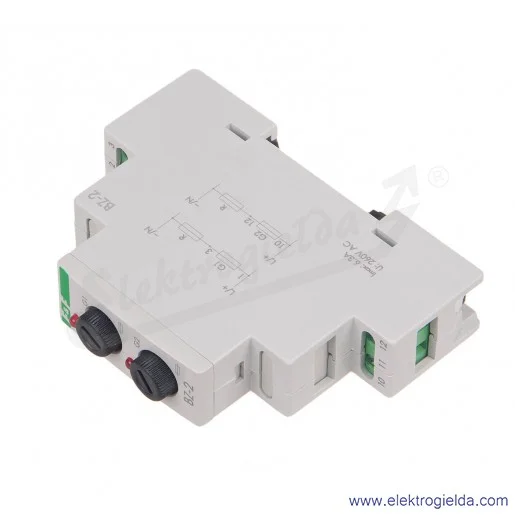

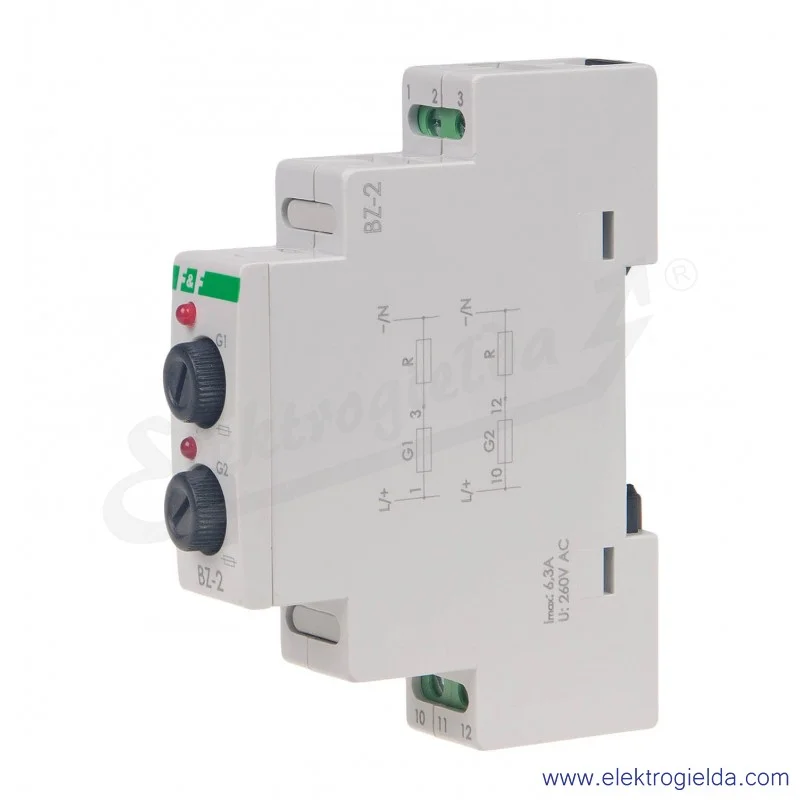

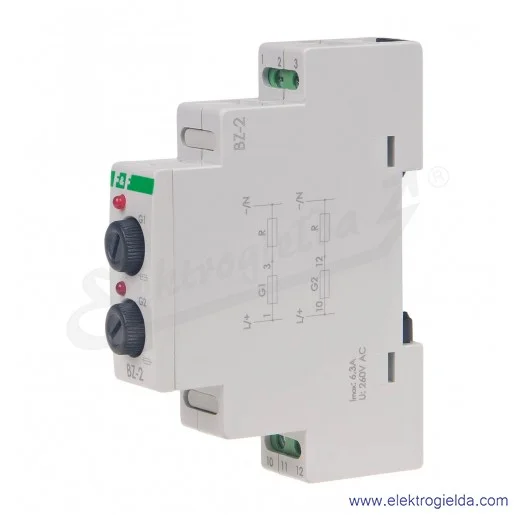

Na zewnątrz widoczna jest kompaktowa obudowa o szerokości 1 modułu, przeznaczona do zabudowy w rozdzielnicy.

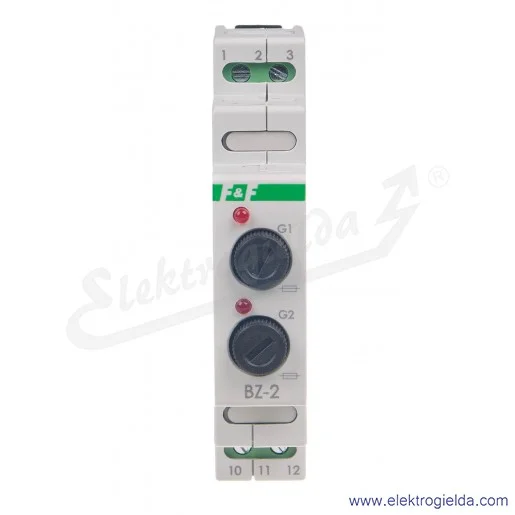

Front urządzenia obejmuje dwa dostępne gniazda na wkładki topikowe Ø5×20 mm, odpowiadające dwóm torom zabezpieczenia.
Na panelu znajdują się dwie diody LED informujące wizualnie o przepaleniu wkładki bezpiecznikowej.
Widoczne zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm² zgodnie ze schematem instalacji.
Konstrukcja obudowy zawiera element montażowy do osadzenia modułu na standardowej szynie TH-35 w skrzynce rozdzielczej.
Materiały dodatkowe
Zobacz także nasze inne urządzenie: Lampki sygnalizacyjne na szynę LK-713K, LK-BZ-3K
Zobacz także nasze inne urządzenie: Moduły przekaźnikowe (przekaźniki interfejsowe) - przegląd oferty F&F
Zobacz także nasze inne urządzenie: FOX prezentacja systemu sterowania wifi.
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Napięcie zasilania wskaźnika zadziałania
160-250 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0-2,5 mm²
Prąd znamionowy In
6,3 A
Napięcie znamionowe
230 V
Liczba poziomów
2
Zakres temperatur pracy
-25-50 °C
Wymagana płytka zamykająca
Nie
Rodzaj wkładki bezpiecznikowej
Bezpiecznik G 5x20 mm
Rodzaj uchwytu bezpiecznika
Przykręcanie
Rodzaj wskaźnika zadziałania
LED
Rodzaj napięcia wskaźnika zadziałania
AC/DC
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Kolor
Szary
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0-2,5 mm²
Przekrój przyłączanego przewodu jednodrutowego
0-2,5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0-2,5 mm²
Szerokość
18 mm
Wysokość
90 mm
Głębokość
70 mm
Klasa palności materiału izolacyjnego zgodna z UL94
V0
