Automat zmierzchowy AZ B, 230 VAC, 16A, 1NO, z zewnętrzną sondą
Producent:
Numer katalogowy producenta:
AZ-B
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
Opis produktu
AZ-B
Automat zmierzchowy AZ-B 230 V
Automat zmierzchowy AZ-B 230 V z sondą hermetyczną
Dlaczego warto wybrać AZ-B?
Zasilanie 195–253 V AC
Obciążenie AC-1 do 16 A
Regulacja progu 2–1000 lx
Zewnętrzna sonda Ø10 mm
Stopień ochrony sondy IP65
Montaż na szynie DIN TH-35
Wyjście przekaźnikowe nieseparowane 1 × NO
Opóźnienie włączenia i wyłączenia
Temperatura pracy -25–50°C
Regulowany próg zadziałania od 2 do 1000 lx pozwala dopasować moment załączenia oświetlenia do warunków lokalnych. Użytkownik może ustawić wcześniejsze lub późniejsze włączenie, co zwiększa komfort, ogranicza zbędną pracę lamp i ułatwia optymalizację zużycia energii.
Zewnętrzny czujnik światłoczuły Ø10 mm o stopniu ochrony IP65 powinien być zamontowany w miejscu stałego dostępu do światła dziennego. Oddzielenie sondy od modułu rozdzielczego ułatwia prawidłowy pomiar natężenia oświetlenia i zwiększa elastyczność instalacji.
Układ opóźniający załączenie i wyłączenie ogranicza reakcję automatu na krótkotrwałe zmiany jasności, takie jak błyski lub wyładowania atmosferyczne. Dzięki temu instalacja oświetleniowa pracuje przewidywalnie, bez przypadkowego załączania odbiorników.
Automatyzacja oświetlenia
Samoczynnie steruje odbiornikami po zmianie natężenia światła.
Niski pobór mocy
Pobór energii urządzenia wynosi 0,56 W.
Szerokie zastosowanie
Do ulic, placów, reklam, posesji, wystaw i instalacji zewnętrznych.

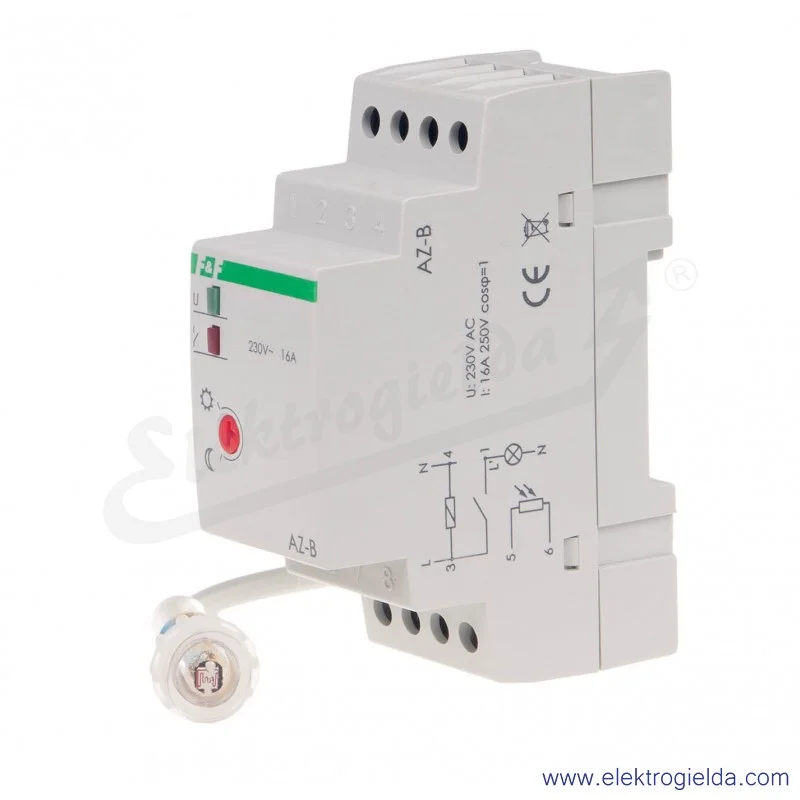

AZ-B – wizualizacja urządzenia
Poznaj inne zalety AZ-B
Urządzenie ma obudowę modułową o szerokości 2 modułów, przystosowaną do montażu na standardowej szynie DIN TH-35 w rozdzielnicy.
Na obudowie znajdują się zaciski śrubowe do podłączenia zasilania, wyjścia stykowego oraz przewodów sondy zewnętrznej.
Na froncie widoczna jest regulacja potencjometrem, umożliwiająca ustawienie progu załączenia w zależności od poziomu oświetlenia.
Przy regulacji znajdują się czytelne symbole ułatwiające ustawienie wcześniejszego lub późniejszego załączenia oświetlenia.
W zestawie znajduje się mała hermetyczna sonda światłoczuła Ø10 mm z przewodem, przeznaczona do montażu poza rozdzielnicą.
Materiały dodatkowe
Zobacz też: Miniaturowy automat zmierzchowy
Zobacz też: AZH-MINI-LED - recenzja
Schematy
Wymiary
Wymiary sondy
Schemat podłączenia
Parametry Techniczne
Napięcie znamionowe
230 V
Częstotliwość znamionowa
50-50 Hz
Maksymalna zdolność łączeniowa dla żarówek
2000 W
Maksymalna zdolność łączeniowa dla świetlówek
600 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
750 VA
Znamionowy prąd załączania
16 A
Zakres regulacji jasności
2-1000 lx
Maksymalna długość przewodu czujnika
10 m
Szerokość wyrażona liczbą modułów
2
Sposób montażu czujnika
Inne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Stopień ochrony (IP) czujnika
IP65
Maks. moc przełączana LED
250 W
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Głębokość wbudowania
65 mm
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Znamionowe napięcie czujnika
0 V
