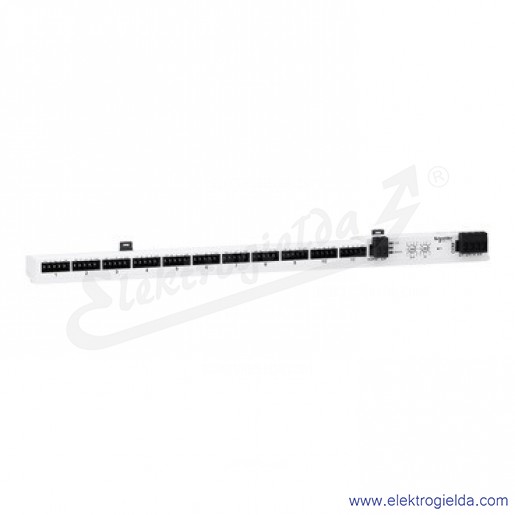

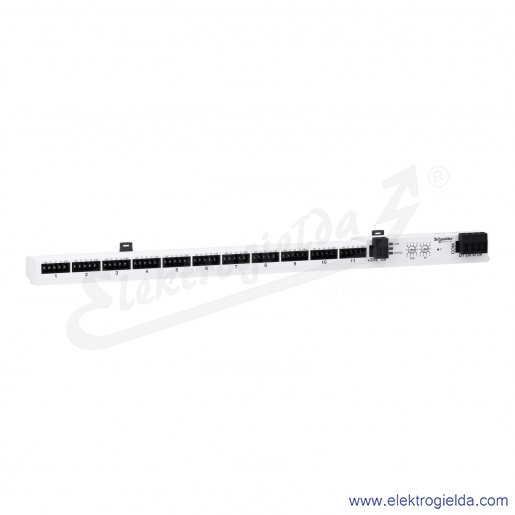

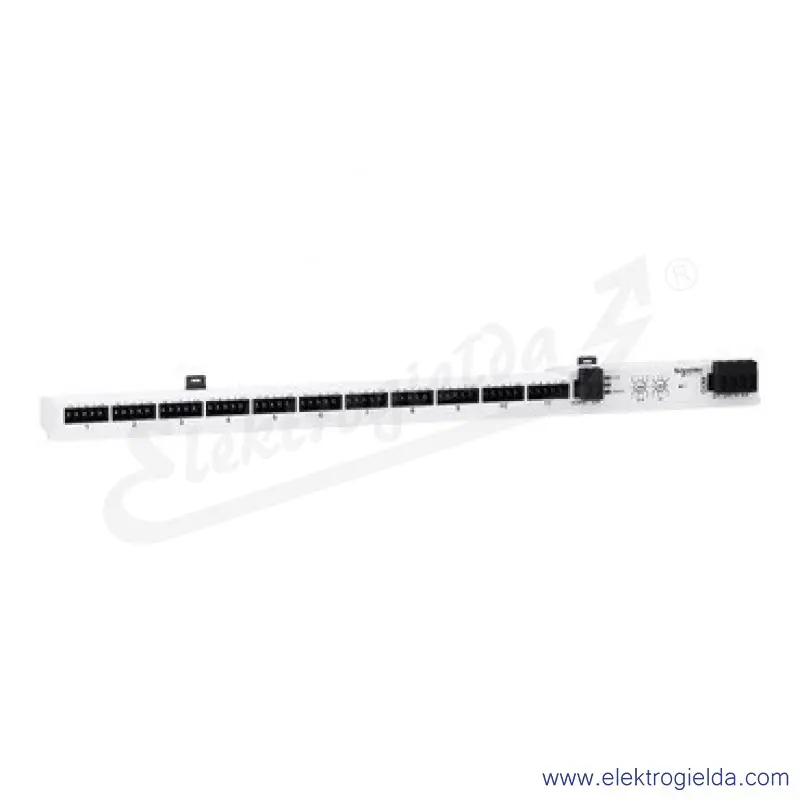

Szyna komunikacyjna Acti9 Smartlink, Modbus
Drukuj
Cena dla Ciebie
2 248,44 zł brutto/szt.
Cena netto: 1828,00 zł
Cena netto: 1828,00 zł
(2 248,44 zł szt.)
Producent:
Numer katalogowy producenta:
A9XMSB11
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Akcesoria systemowe
- TAK
- Analogowy sygnał wejściowy konfigurowalny
- NIE
- Analogowy sygnał wyjściowy konfigurowalny
- NIE
- Certyfikacja UL dla strefy zagrożenia wybuchem, grupa E (pyły metalowe)
- NIE
- Certyfikacja UL dla strefy zagrożenia wybuchem, grupa F (pyły węglowe)
- NIE
- Certyfikacja UL dla strefy zagrożenia wybuchem, grupa G (pyły nieprzewodzące)
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, grupa A (acetylen)
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, grupa B (wodór)
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, grupa C (etylen)
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, grupa D (propan)
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, kategoria 1
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, kategoria 2
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, klasa I
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, klasa II
- NIE
- Certyfikat UL dla strefy zagrożenia wybuchem, klasa III
- NIE
- Do układów bezpieczeństwa
- NIE
- Dozwolone napięcie wejściowe [V]
- 19.2 do 28.8
- Głębokość [mm]
- 42 mm
- IO link master
- NIE
- Konfigurowalne wejścia analogowe
- TAK
- Konfigurowalne wejścia cyfrowe
- TAK
- Konfigurowalne wyjścia analogowe
- NIE
- Konfigurowalne wyjścia cyfrowe
- TAK
- Liczba interfejsów sprzętowych bezprzewodowych
- 0
- Liczba wejść analogowych
- 0
- Liczba wejść cyfrowych
- 22
- Liczba wyjść analogowych
- 0
- Liczba wyjść cyfrowych
- 11
- Liczba złączy PROFINET
- 0
- Liczba złączy sprzętowych Industrial Ethernet
- 0
- Liczba złączy sprzętowych RS-232
- 0
- Liczba złączy sprzętowych RS-422
- 0
- Liczba złączy sprzętowych RS-485
- 1
- Liczba złączy sprzętowych USB
- 0
- Liczba złączy sprzętowych innych
- 0
- Liczba złączy sprzętowych równoległych
- 0
- Liczba złączy sprzętowych szeregowych TTY
- 0
- Montaż ścienny / montaż bezpośredni
- TAK
- Możliwy montaż panelowy
- NIE
- Możliwy montaż stelażowy (rack)
- NIE
- Nadaje się do montażu na szynie montażowej
- NIE
- Napięcie wyjściowe na wyjściu cyfrowym [V]
- 24 V
- Napięcie zasilające dla DC [V]
- 24 V
- Obsługa innych protokołów
- NIE
- Obsługa protokołu AS-Interface Safety at Work
- NIE
- Obsługa protokołu ASI
- NIE
- Obsługa protokołu CAN
- NIE
- Obsługa protokołu Data-Highway
- NIE
- Obsługa protokołu DeviceNet
- NIE
- Obsługa protokołu DeviceNet Safety
- NIE
- Obsługa protokołu EtherCAT
- NIE
- Obsługa protokołu EtherNet/IP
- NIE
- Obsługa protokołu Foundation Fieldbus
- NIE
- Obsługa protokołu INTERBUS
- NIE
- Obsługa protokołu INTERBUS-Safety
- NIE
- Obsługa protokołu KNX
- NIE
- Obsługa protokołu LON
- NIE
- Obsługa protokołu Modbus
- TAK
- Obsługa protokołu PROFIBUS
- NIE
- Obsługa protokołu PROFINET CBA
- NIE
- Obsługa protokołu PROFINET IO
- NIE
- Obsługa protokołu PROFIsafe
- NIE
- Obsługa protokołu SERCOS
- NIE
- Obsługa protokołu SUCONET
- NIE
- Obsługa protokołu SafetyBUS p
- NIE
- Obsługa protokołu TCP/IP
- NIE
- Ochrona przeciwzwarciowa, dostępne wyjścia cyfrowe
- TAK
- Połączenie magistrali możliwe przez oddzielny łącznik
- NIE
- Prąd wejściowy dla sygnału 1 [mA]
- 2.5 mA
- Prąd wyjściowy na wyjściu cyfrowym [A]
- 0.1 A
- Standard komunikacji bezprzewodowej 3G (UMTS)
- NIE
- Standard komunikacji bezprzewodowej Bluetooth
- NIE
- Standard komunikacji bezprzewodowej GPRS
- NIE
- Standard komunikacji bezprzewodowej GSM
- NIE
- Standard komunikacji bezprzewodowej WLAN 802.11
- NIE
- Szerokość [mm]
- 359 mm
- Wejście analogowe, napięcie
- NIE
- Wejście analogowe, prąd
- NIE
- Wejście analogowe, rezystancyjne
- NIE
- Wejście analogowe, termometr rezystancyjny
- NIE
- Wejście analogowe, termoparowe
- NIE
- Wyjście analogowe, napięcie
- NIE
- Wyjście analogowe, prąd
- NIE
- Wyposażenie eksploatacyjne (Ex ia)
- NIE
- Wyposażenie eksploatacyjne (Ex ib)
- NIE
- Wysokość [mm]
- 23 mm
- Z interfejsem optycznym
- NIE
Opis produktu
Moduł WE/WY Smart Link Modbus to moduł komunikacyjny z 11 kanałami. Komunikuje się z urządzeniami pomocniczymi iACT24 dla styczników iCT, iATL24 dla przekaźników impulsowych iTL, iOF+SD24 dla iC60, iID, ARA, RCA i iSW-NA. Musi być skojarzony z serwerem paneli Ecostruxure PAS600 lub PAS800, dzięki sieci Modbus RS485. Służy do przesyłania danych z urządzeń Acti 9 do sterownika PLC lub systemu monitorowania sieci dzięki sieci Ethernet. Komunikuje się również z OF+SD24 dla C60, C120, DPN, ID i C60H-DC, Ti24 dla RCA iC60 i Reflex iC60. Dostarczany jest z 1 zasilaczem sieciowym 24VDC, 2 śrubami do montażu na Linergy FM80. Łącze to Modbus, RTU RS485 połączenie szeregowe. Szybkość transmisji można samodzielnie dostosować w zakresie od 9600 do 38400 bodów. Zakres adresowania Modbus wynosi od 1 do 99. Jest to 4-żyłowy typ magistrali RS485. Jest to połączenie wtykowe. Maksymalna długość magistrali wynosi 1000 m. Maksymalna długość kabla i zestawów kabli wynosi 500 m. Zasilanie napięciowe wynosi 24VDC +/- 10%. Maksymalny prąd wejściowy wynosi 1,5 A. Maksymalny prąd rozruchowy wynosi 7 A. Stopień ochrony to IP20. Stopień zanieczyszczenia wynosi 3. Jest on zgodny z dyrektywą RoHS. Czas zapisywania pamięci wynosi 10 lat. Wymiary wynoszą 359 milimetrów szerokości, 23 milimetry wysokości i 42 milimetry głębokości. Waga wynosi 188 g. Temperatura robocza wynosi od -25°C do + 60°C i tylko +50°C w przypadku montażu pionowego. Temperatura przechowywania wynosi od -40°C do + 80°C. Ten produkt jest zgodny z normą IEC61010-2-201.
