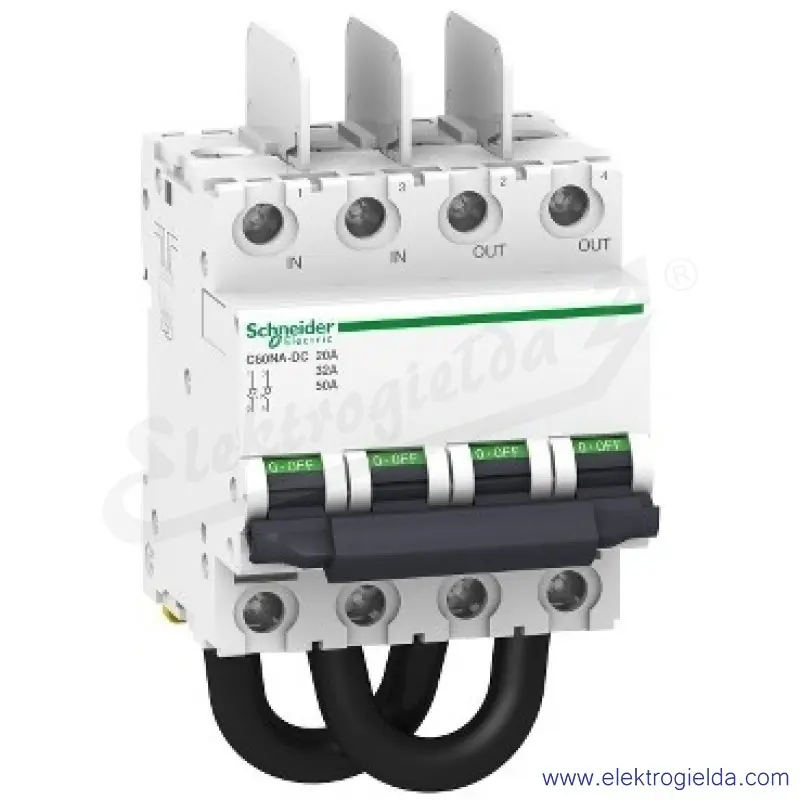

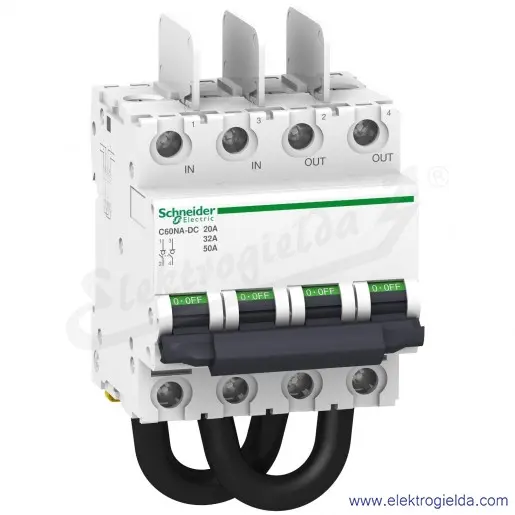

Rozłącznik DC Acti9 C60NA-DC-20 20A 2-biegunowy 1000VDC
Producent:
Numer katalogowy producenta:
A9N61690
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość wbudowania [mm]
- 77.4 mm
- Kolor klosza
- Czarny
- Liczba biegunów
- 2
- Liczba styków przełącznych
- 0
- Liczba styków rozwiernych
- 0
- Liczba styków zwiernych
- 2
- Minimalne napięcie znamionowe [V]
- 300 V
- Napięcie znamionowe [V]
- 800 V
- Prąd znamionowy [A]
- 20 A
- Szerokość wyrażona liczbą modułów
- 4
- Wymuszona separacja zgodnie z DIN VDE 0113
- NIE
- Wytrzymałość zwarciowa (Icw) [kA]
- 0.6 kA
- Z lampką sygnalizacyjną
- NIE
- Znamionowa zdolność łączeniowa [kA]
- 1 kA
Opis produktu
Acti9 C60NA-DC to rozłącznik niskiego napięcia dedykowany do odłączania szeregu modułów fotowoltaicznych i falownika PV. Posiada biegun 2P. Jego prąd znamionowy wynosi 50 A przy 700VDC, 32 A przy 800VDC i 20 A przy 1000VDC dla kategorii wykorzystania DC-21B. Można go zamontować na szynie DIN w celu instalacji modułowej. Jego szerokość wynosi 8 modułów o średnicy 9 mm. Posiada stopień ochrony IP40 (zgodnie z IEC/EN 60529) na zaciskach w obudowie modułowej. Jest on przeznaczony do odseparowania szeregu modułów fotowoltaicznych i falownika od pozostałej części instalacji fotowoltaicznej w celu zapewnienia pełnej bezpiecznej konserwacji. Jego mechanizm szybkiego zamykania, niezależnie od prędkości uruchamiania przełącznika, poprawia jego żywotność. Funkcje wyłączania lub wskazywania położenia są obsługiwane zdalnie przez dodanie elektrycznych urządzeń pomocniczych. Obecność zielonego paska gwarantuje fizyczne otwarcie styków i pozwala na wykonywanie operacji na obwodzie dolnym w pełni bezpieczny sposób. Ten produkt jest zgodny z normą IEC/EN 60947-3.
