iPF20-T2-3P+N OGRANICZNIK PRZEPIĘĆ
Producent:
Numer katalogowy producenta:
A9L15693
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Bez prądu upływu
- NIE
- Inny układ sieci
- NIE
- Liczba przewodów (bez uziemienia)
- 3
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm²]
- 16 mm²
- Maks. przekrój przewodu elastycznego [mm²]
- 16 mm²
- Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik) [A]
- 40 A
- Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) [A]
- 40 A
- Maksymalny prąd wyładowczy (8/20) [kA]
- 20 kA
- Najwyższe napięcie trwałej pracy AC [V]
- 340 V
- Poziom ochrony L-N [kV]
- 1.1 kV
- Poziom ochrony N-PE [kV]
- 1.5 kV
- Poziom ochrony [kV]
- 1.1 kV
- Typ 2
- TAK
- Układ sieci DC
- NIE
- Układ sieci IT
- NIE
- Układ sieci TN
- NIE
- Układ sieci TN-C
- NIE
- Układ sieci TN-C-S
- NIE
- Układ sieci TN-S
- TAK
- Układ sieci TT
- TAK
- Wytrzymałość zwarciowa (Isccr) [kA]
- 25 kA
- Ze stykiem do zdalnej sygnalizacji
- NIE
- Zintegrowana zabezpieczenie przeciwzwarciowe
- NIE
- Zintegrowane dobezpieczenie
- NIE
- Znamionowe napięcie AC [V]
- 400 V
- Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]
- 5 kA
Opis produktu

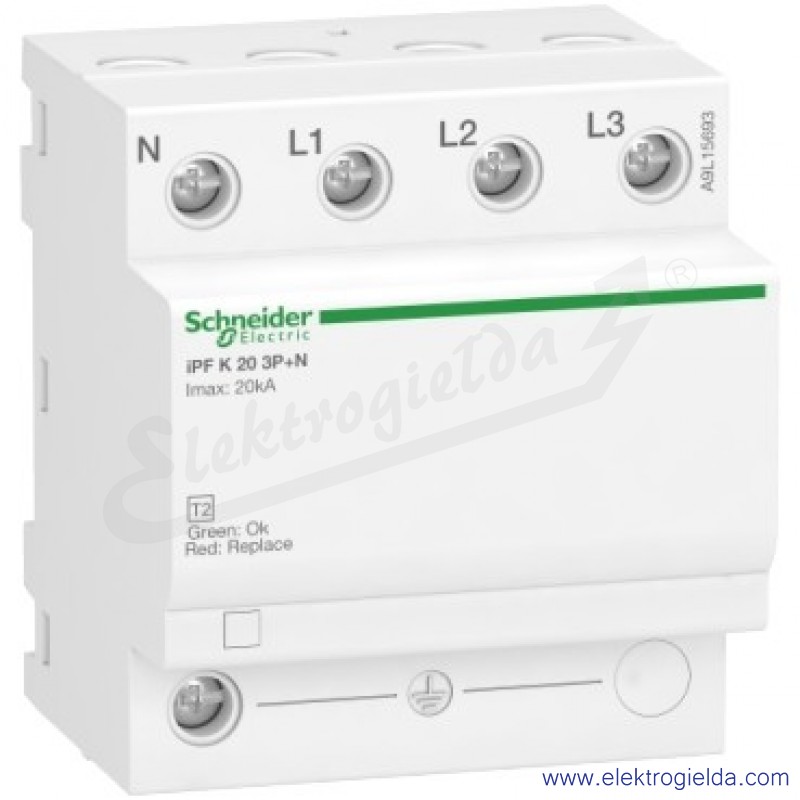

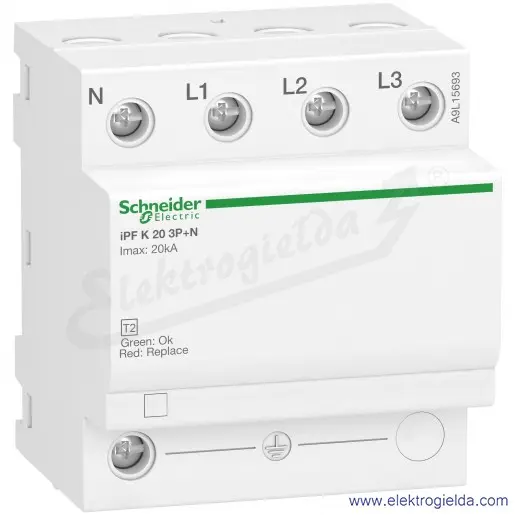

Ten produkt Acti9 iPF K 20 jest modułowym ogranicznikiem przepięć. Chroni instalacje 3P+N. Maksymalny prąd rozładowania Imax wynosi 20 kA. Znamionowy prąd rozładowania wynosi 5 kA. Wielopolowe jednoczęściowe ograniczniki przepięć są przystosowane do uziemienia TT, TN-S, TN-C. Ten ochronny ogranicznik przepięć typu 2 jest zalecany dla średniego poziomu ryzyka. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym jest 260VAC między przewodem neutralnym a uziemieniem i jest 340VAC między fazą a uziemieniem. Maksymalne ciągłe napięcie robocze Uc w trybie różnicowym (między fazą a przewodem neutralnym) jest 340VAC. Poziom zabezpieczenia napięciowego w górę wynosi 1,5 kV w trybie wspólnym (między przewodem neutralnym a uziemieniem) i wynosi 1,1 kV w trybie różnicowym (między przewodem fazowym a neutralnym). Znamionowe napięcie robocze wynosi 230VAC lub 400VAC +/- 10%. Kolor produktu jest biały (RAL9003). Wymiary to (W) 72 mm x (W) 81 mm x (D) 69 mm. Waga wynosi 420g. Stopień ochrony wynosi IP20 i IP40 w obudowie modułowej. Temperatura robocza wynosi od -25°C do 60°C. Temperatura przechowywania wynosi od -40°C do 85°C. Ten produkt jest zgodny z normami IEC 61643-11 i EN 61643-11.
