iPF40-T2-3P+N OGRANICZNIK PRZEPIĘĆ
Producent:
Numer katalogowy producenta:
A9L15688
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Bez prądu upływu
- NIE
- Inny układ sieci
- NIE
- Liczba przewodów (bez uziemienia)
- 3
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm²]
- 25 mm²
- Maks. przekrój przewodu elastycznego [mm²]
- 16 mm²
- Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik) [A]
- 40 A
- Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) [A]
- 40 A
- Maksymalny prąd wyładowczy (8/20) [kA]
- 40 kA
- Najwyższe napięcie trwałej pracy AC [V]
- 340 V
- Poziom ochrony L-N [kV]
- 1.5 kV
- Poziom ochrony N-PE [kV]
- 1.5 kV
- Poziom ochrony [kV]
- 1.5 kV
- Typ 2
- TAK
- Układ sieci DC
- NIE
- Układ sieci IT
- NIE
- Układ sieci TN
- NIE
- Układ sieci TN-C
- NIE
- Układ sieci TN-C-S
- NIE
- Układ sieci TN-S
- TAK
- Układ sieci TT
- TAK
- Wytrzymałość zwarciowa (Isccr) [kA]
- 25 kA
- Ze stykiem do zdalnej sygnalizacji
- NIE
- Zintegrowana zabezpieczenie przeciwzwarciowe
- NIE
- Zintegrowane dobezpieczenie
- NIE
- Znamionowe napięcie AC [V]
- 400 V
- Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]
- 15 kA
Opis produktu

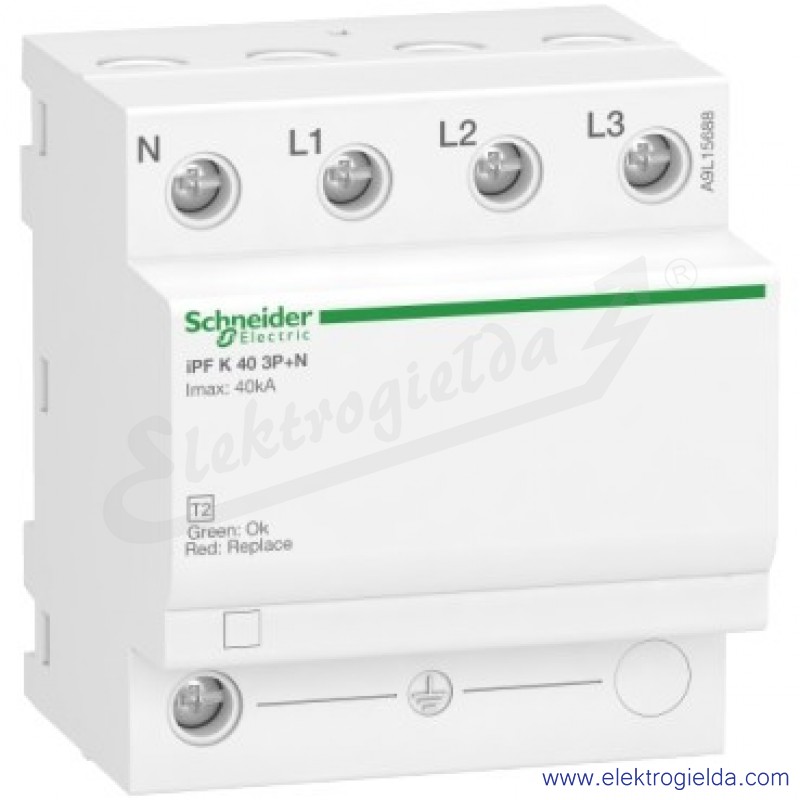

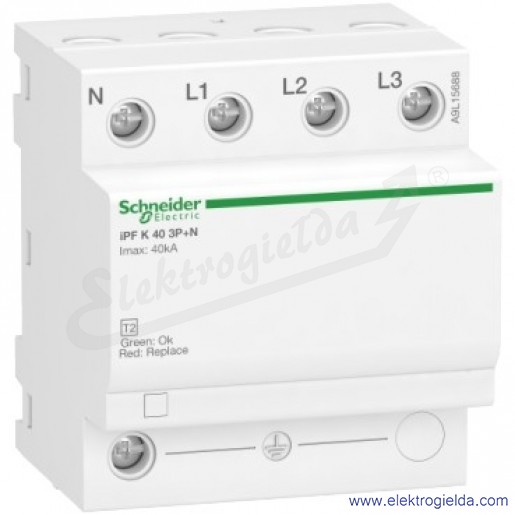

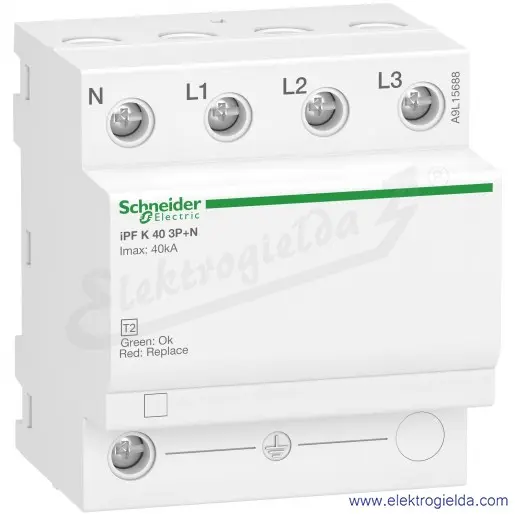

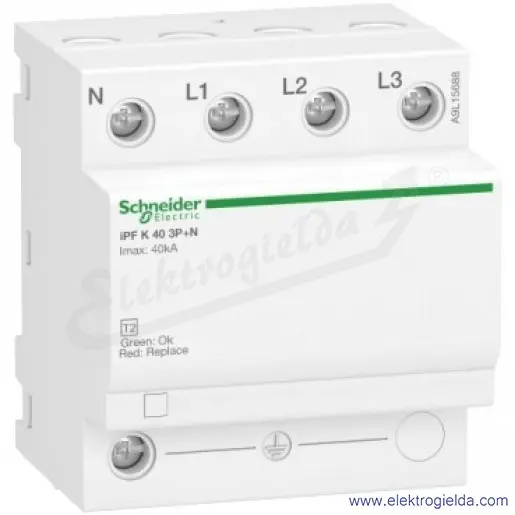

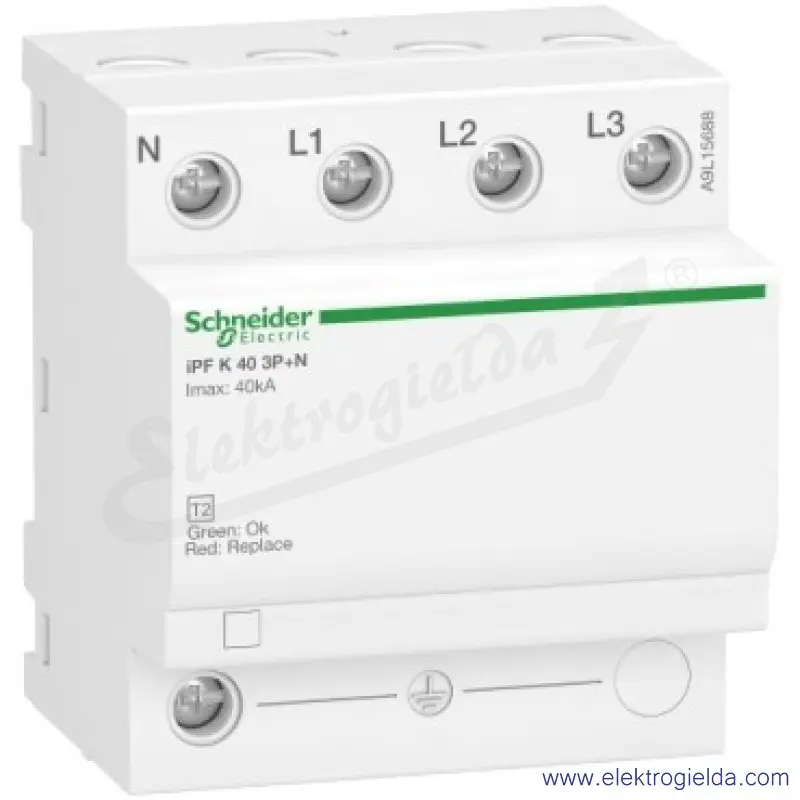

Ogranicznik przepięć Acti9 iPF K o numerze referencji A9L15688 chroni instalacje elektryczne przed skutkami pośredniego wyładowania piorunowego oraz przed przepięciami łączeniowymi. Jest to ogranicznik przepięć typu 2. Jest wyposażony we wskaźnik sygnalizujący uszkod zenie po odprowadzeniu udaru. Ogranicznik Acti9 iPF K jest możliwy do zastosowania w systemach uziemienia TT i TN-S dzięki odpowiedniej budowie, na którą składa się iskiernik sumujący w torze N-PE oraz warystory w torach L-N. W połączeniu z wkładką bezpiecznikową, może być stosowany przy prądach zwarciowych do 25 kA. Maksymalny prąd wyładowczy Imax wynosi 40kA. Znamionowy prąd wyładowczy In wynosi 15kA. Ograniczniki w układzie połączeń 3+1 mogą być stosowane do instalacji 3-fazowych. Charakteryzują się bardzo niskim poziomem ochrony Up = 1,5 kA.
