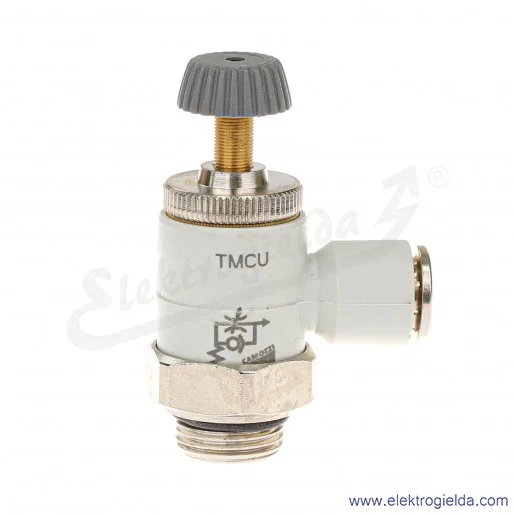

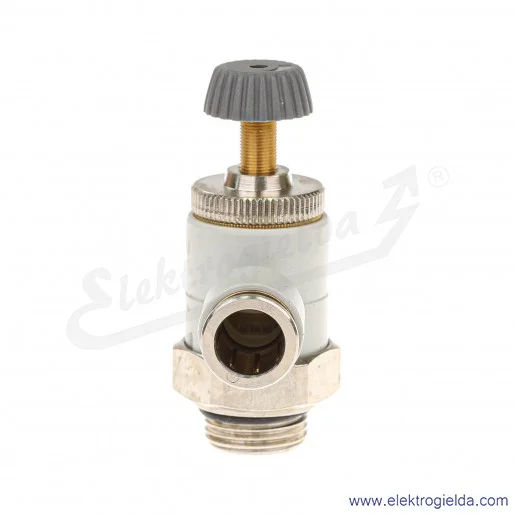

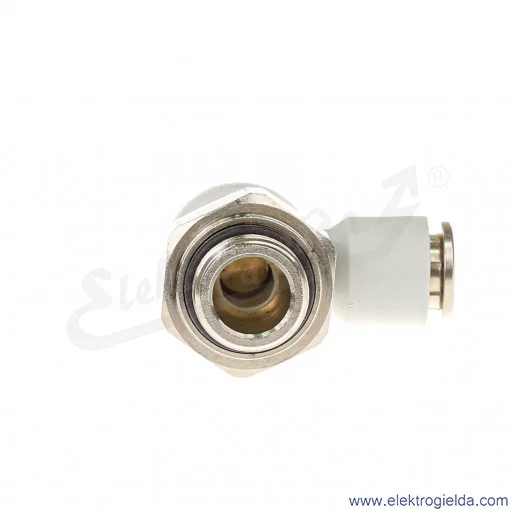

Zawór dławiąco- zwrotny TMCU 976-3/8-10, G3/8, Fi 10, 0.5-10 Bar, 1200 l/min, dławienie na wylocie, regulacja śrubą radełkowaną lub kluczem

Numer katalogowy: TMCU 976-3/8-10
Producent: Camozzi
Cena dla Ciebie
Taniej o 43,79 zł
45,34 zł brutto/szt.
Cena netto: 36,86 zł Najniższa cena z 30 dni przed obniżką: zł

(45,34 zł szt.)

49,13%
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Stan magazynowy:19 szt.
Czas wysyłki: 24h
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:TMCU 976-3/8-10
Stan magazynowy: 19 szt.
Czas wysyłki: 24h
Numer katalogowy: TMCU 976-3/8-10
Producent: Camozzi
Minimalna ilość jednostek miary do kupienia: 1 szt.
Cena45,34 zł/szt. Cena podstawowa89,13 zł/szt.
Producent:
Numer katalogowy producenta: TMCU 976-3/8-10
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Ciśnienie robocze
10.5-10 bar
Kształt
1L
Medium
1Sprężone powietrze
Przyłącze 1
1G3/8
Przyłącze 2
1Fi 10
Typ zaworów
1Zawór dławiąco- zwrotny
Współczynnik przepływu
11200 l/min
Z blokadą
1Nie
Opis produktu

Zawór dławiąco- zwrotny TMCU 976-3/8-10, Camozzi

Jednokierunkowy zawór sterujący przepływem do montażu na siłownikach jednostronnego lub dwustronnego działania.
Regulacja za pomocą śruby radełkowanej lub klucza sześciokątnego

Przłącza: G3/8, Fi 10

Przepływ: od 1→ 2, zawór sterujący w pozycji OTWARTEJ: 1200 l/min | od 1 → 2, zawór sterujący w pozycji ZAMKNIĘTEJ: 600 l/min



Aby wybrać odpowiedni zawór sterujący przepływem w jednymkierunku należy:



  1. Obliczyć zużycie powietrza w Nl/min (patrz tabela parametrów siłowników); określić czas skoku siłownika.

  2. Określić według zamieszczonych wykresów, który z zaworów zwrotno-dławiących najlepiej spełnia stawiane wymagania.

  3. W przypadku zaworów regulujących dwukierunkowych, należy odnieść się do zamieszczonych wykresów i sprawdzić, czy zakres regulacji przepływu jest właściwy dla założonych warunków pracy.



Wymiary zaworu:
