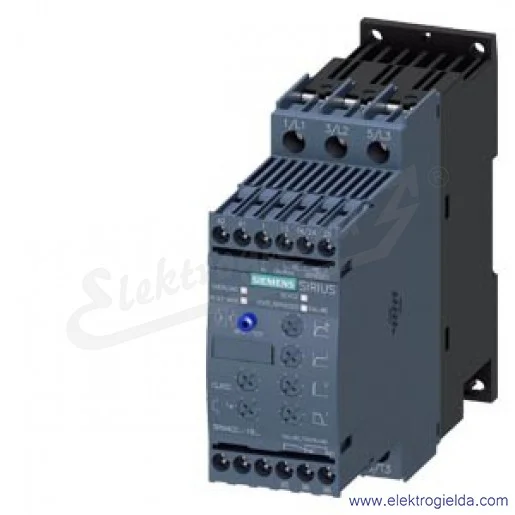

Softstart 3RW4026-1BB04 25A, 11KW/400V,AC 200-480 V , AC/DC 24V, ROZMIAR S0

Numer katalogowy: 3RW40261BB04
Producent: Siemens
Kod EAN: 4011209691643
Cena dla Ciebie

1 705,24 zł brutto/szt.
Cena netto: 1386,37 zł
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Stan magazynowy:200 szt.
Czas wysyłki: 24h
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:3RW40261BB04
Stan magazynowy: 200 szt.
Czas wysyłki: 8 dni roboczych
Numer katalogowy: 3RW40261BB04
Producent: Siemens
Kod EAN: 4011209691643
Minimalna ilość jednostek miary do kupienia: 1 szt.
Cena1 705,24 zł/szt. Cena podstawowa2 335,94 zł/szt.
Producent:
Numer katalogowy producenta: 3RW40261BB04
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Znamionowa moc silnika trójfazowego przy 400V
111 kW
Znamionowe napięcie pracy Ue
1200 do 480
Znamionowe napięcie sterowania Us dla AC 50 Hz
124 V
Znamionowe napięcie sterowania Us dla DC
124 V
Rodzaj napięcia sterowania
1
  • AC
  • DC
Wbudowane zabezpieczenie przeciążeniowe silnika
1tak
Funkcja
1Układ jednokierunkowy
Klasa wyzwalania
1Inne
Regulacja momentu obrotowego
1nie
Stopień ochrony (IP)
1IP20
Wbudowany stycznik (Bypass)
1tak
Z wyświetlaczem
1nie
Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 230 V
15.5 kW
Znamionowa moc silnika trójfazowego, podłączenie standardowe, przy 400 V
111 kW
Znamionowa temperatura otoczenia
140 °C
Znamionowe napięcie sterowania Us dla AC 60 Hz
124 V
Znamionowy prąd pracy Ie przy temperaturze otoczenia 40°C
125 A
Opis produktuUkłady łagodnego rozruchu SIRIUS 3RW30 i 3RW40

Układy łagodnego rozruchu
SIRIUS 3RW30 i 3RW40

Bezpieczeństwo na które Cię stać

Tak wszechstronne jak Twoje aplikacje

Łagodny rozruch silników
asynchronicznych

Softstarty czyli tyrystorowe układy łagodnego rozruchu stosowane są do zasilania silników asynchronicznych klatkowych. Pozwalają na ograniczenie udarów prądowych oraz mechanicznych związanych z rozruchem silnika. Dzięki czemu układ napędowy mniej się zużywa. Dodatkowo urządzenia te w zależności od wersji oferują liczne funkcje zabezpieczające i pomiarowe. w ofercie SIRIUS mamy kilka grup softstartów. Od najprostszych serii 3RW30 do tych najbardziej rozbudowanych serii 3RW55.

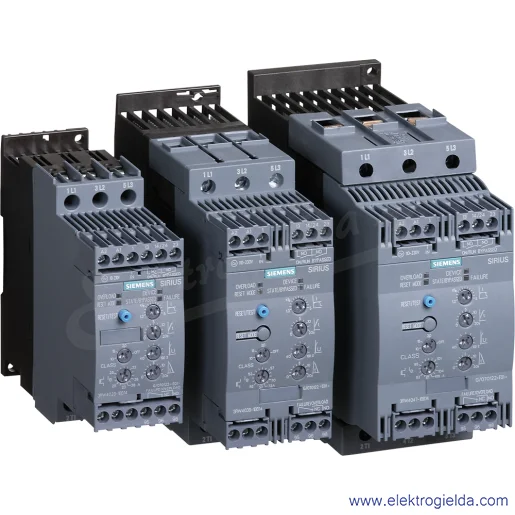

Poznaj softstarty SIRIUS 3RW30 i 3RW40

SIRIUS 3RW30 Urządzenia sterowane w dwóch fazach, zakres mocy od 1,5 do 55 kW (przy 400 V) w 4 wielkościach mechanicznych (S00, S0, S2 i S3) pasujących do pozostałej aparatury SIRIUS. Napięcie zasilania silnika od 200 do 480 V, napięcie sterownicze 24 V lub 110-230 V AC/DC.
Seria 3RW30 realizuje rozruch w oparciu o rampę napięciową.

SIRIUS 3W40 Urządzenia sterowane w dwóch fazach, zakres mocy od 5,5 do 55 kW (przy 400 V) w 3 wielkościach mechanicznych (S0, S2 i S3) pasujących do pozostałej aparatury SIRIUS. Napięcie zasilania silnika od 200 do 480 V lub od 400 do 600 V, napięcie sterownicze 24 V lub 110-230 V AC/DC.
Seria 3RW40 realizuje rozruch w oparciu o rampę napięciową z funkcją ograniczenia prądu oraz zatrzymanie po rampie napięciowej. Wersja zasilana napięciem 24 V AC/DC może być wyposażona w opcjonalne wejście termistorowe. Seria 3RW40 realizuje dodatkowo funkcję zabezpieczenia przeciążeniowego.

Jeden system Układy łagodnego rozruchu serii 3RW30 i 3RW40 idealnie pasują do innych urządzeń, dzięki czemu pozwalają na zbudowanie kompaktowych układów rozruchowych. Mogą być montowane na płycie, szynie TH lub systemie szyn zbiorczych 60 mm. Najczęściej zabezpieczane są wyłącznikiem silnikowym serii 3RV2.

Konfiguracja Konfiguracja układów rozruchowych serii SIRIUS 3RW30 i 3RW40 odbywa się z wykorzystaniem pokręteł znajdujących się na ściance czołowej urządzenia. Potrzebny jest tylko śrubokręt, nic więcej.

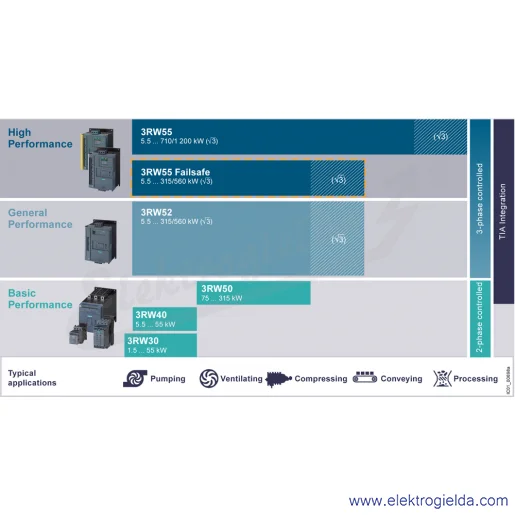

Inne softstarty z portfolio SIRIUS

SIRIUS 3RW50 Softstarty serii 3RW50 są następcą serii 3RW40 w zakresie mocy od 75 do 315 kW (przy 400 V). Sterowane w dwóch fazach z możliwością rozbudowy o moduł komunikacyjny (Profinet, Profibus, Modbus TCP, Modbus RTU lub EtherNet/IP) i panel operatorski.

SIRIUS 3RW52 i 3RW55 Oprócz powyższych w ofercie dostępne są również urządzenia serii 3RW52 i 3RW55. Są to softstarty sterowane w trzech fazach z możliwością pracy w wewnętrznym trójkącie. Zakres mocy sięga 710 kW (przy 400 V) dla połączenia standardowego i 1200 kW w wewnętrznym trójkącie. 3RW52 i 3RW55 te oferują liczne funkcje związane z rozruchem i zatrzymaniem silnika oraz funkcje pomiarowe. Pozwalają na łatwą integrację z nadrzędnym systemem sterowania. Dodatkowo, dostępne są wersje 3RW55 w wykonaniu fail-safe umożliwiające realizację funkcji STO czyli zatrzymania kategorii 0.

Poznaj korzyści wynikające z zastosowania układów łagodnego rozruchu 3RW30 i 3RW40

  • Przyłącza śrubowe lub sprężynowe

    Urządzenia i akcesoria dostępne są w wersjach z zaciskami śrubowymi lub sprężynowymi. Przy czym, zaciski sprężynowe dla torów prądowych dostępne są do mocy 18,5 kW (38 A).

  • Prosta konfiguracja

    3RW30 ma tylko 2 a 3RW40 6 pokręteł dzięki łatwy w łątwy sposób można ustawić parametry rozruchu i zatrzymania (dla 3RW40). Parametry te mogą być szybko i w szerokim zakresie skorygowane podczas uruchomienia urządzenia dzięki czemu szybko dostosujesz je do wymagań danej aplikacji.

  • Funkcje zabezpieczeniowe

    Seria 3RW40 realizuje funkcję przekaźnika przeciążeniowego, możliwy jest wybór klasy rozruchowej w zakresie 10-20. Wyższa klasa rozruchowa limituje prąd nominalny urządzenia. Dodatkowo, dostępna jest wersja wyposażona w wejście termistorowe, dzięki czemu, można jeszcze lepiej zabezpieczyć silnik przed uszkodzeniem.

  • Kompatybilność z innymi urządzeniami

    Komponenty SIRIUS zostały zaprojektowane tak, aby jak najlepiej ze sobą współdziałały. Podobnie jest i w tym przypadku. Dzięki dedykowanym adapterom, softstarty mogą być łatwo połączone z wyłącznikami serii 3RT tworząc zwarty układ rozruchowy.

    • Przyłącza śrubowe
    lub sprężynowe

    Prosta konfiguracja

    Funkcje zabezpieczeniowe

    Kompatybilność z innymi
    urządzeniami

Zobacz, jakie pytania mieli inni użytkownicy

Softstarty sterowane w dwóch fazach mają środkową fazę zwartą. Mogą pracować tylko przy standardowym połączeniu. Sterowanie w trzech fazach pozwala na połączenie w wewnętrznym trójkącie. Może być to szczególnie przydatne w sytuacji kiedy wymieniamy układ gwiazda-trójkąt i mamy 6 przewodów podłączonych do silnika. Przy wewnętrznym trójkącie moc przenoszona przez softstart jest większa.

Softstart ma zabudowane wewnątrz tyrystory. Dzięki sterowaniu fazowym, może w płynny sposób sterować napięciem (wartością skuteczną) a co za tym idzie prądem przepływającym przez uzwojenia silnika. Softstart pozwala na kontrolowanie prądu w taki sposób, że ogranicza jego wartość do zadanego poziomu.

Typ koordynacji opisuje zachowanie się zestawu rozruchowego w momencie zwarcia. w typie koordynacji 1 dopuszcza się uszkodzenie urządzenia. Typ koordynacji 2 wymaga, aby urządzenia mogły dalej pracować. Ważne jest, aby oferowane kombinacje urządzeń były odpowiednio przebadane aby zapewnić długą i bezpieczną eksploatację przy konkretnych warunkach zwarciowych.

Wszystko zależy od wcześniej wspomnianego typu koordynacji. Dla ToC 1 można zastosować wyłącznik silnikowy, w ToC 2 wymaga się, aby zabezpieczenie zwarciowe realizowane było przez wkładkę szybką (przeznaczoną do ochrony półprzewodników). Sposób zabezpieczenia zależy też od sposobu podłączenia układu - tj. czy jest to podłączenie standardowe czy w wewnętrznym trójkącie.
