Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych
1NIE
Dozwolone zastosowanie w przemyśle
1NIE

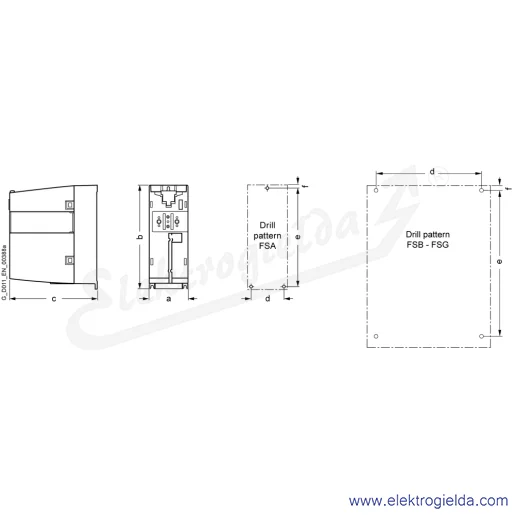

Głębokość [mm]
1165 mm
Liczba faz wejściowych
13
Liczba faz wyjściowych
13
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym [kW]
11.5 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym [kW]
11.1 kW
Maksymalna częstotliwość wyjściowa [Hz]
1550 Hz
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych
1NIE
Napięcie sieci [V]
1380 do 480
Obsługa innych protokołów
1NIE
Obsługa protokołu AS-Interface Safety at Work
1NIE
Obsługa protokołu ASI
1NIE
Obsługa protokołu BACnet
1NIE
Obsługa protokołu CAN
1NIE
Obsługa protokołu Data-Highway
1NIE
Obsługa protokołu DeviceNet
1NIE
Obsługa protokołu DeviceNet Safety
1NIE
Obsługa protokołu EtherNet/IP
1NIE
Obsługa protokołu Foundation Fieldbus
1NIE
Obsługa protokołu INTERBUS
1NIE
Obsługa protokołu INTERBUS-Safety
1NIE
Obsługa protokołu KNX
1NIE
Obsługa protokołu LON
1NIE
Obsługa protokołu Modbus
1NIE
Obsługa protokołu PROFIBUS
1NIE
Obsługa protokołu PROFINET CBA
1NIE
Obsługa protokołu PROFINET IO
1NIE
Obsługa protokołu PROFIsafe
1NIE
Obsługa protokołu SERCOS
1NIE
Obsługa protokołu SUCONET
1NIE
Obsługa protokołu SafetyBUS p
1NIE
Obsługa protokołu TCP/IP
1NIE
Rodzaj przemiennika
1Przemiennik napięciowy
Szerokość [mm]
173 mm
Wysokość [mm]
1196 mm
Względna tolerancja częstotliwości sieciowej [%]
15 %
Względna tolerancja napięcia sieciowego [%]
1-10 %
Z elementem regulacyjnym/sterującym
1NIE
Z interfejsem optycznym
1NIE
Ze złączem do komputera PC
1NIE
Zintegrowany moduł hamujący (chopper)
1TAK
Znamionowy prąd wyjściowy I2N [A]
14.1 A
Opis produktu

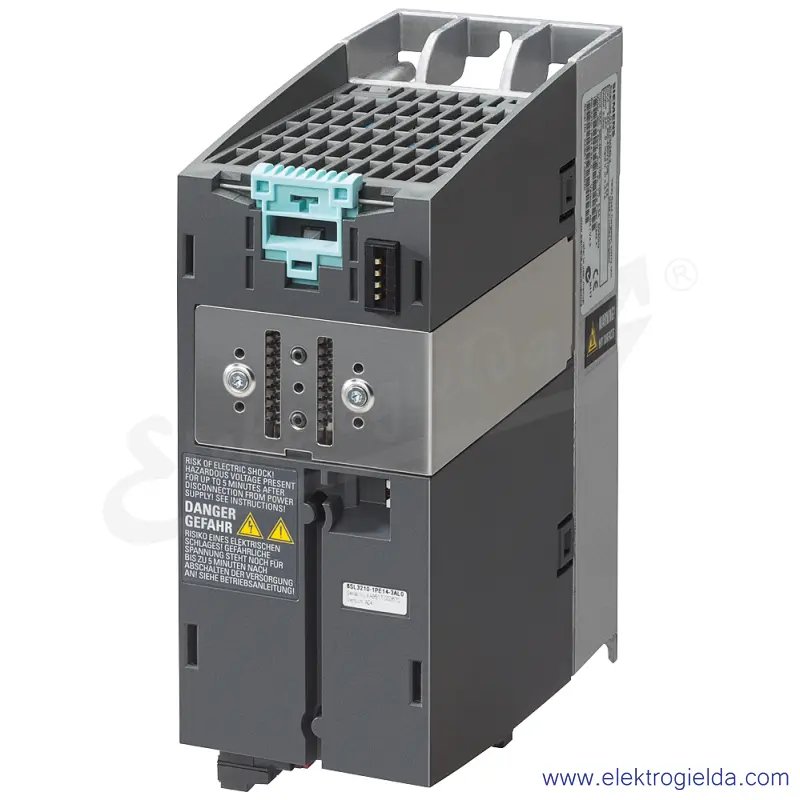

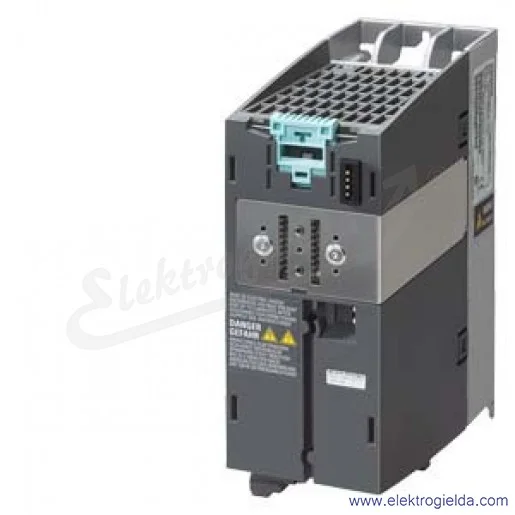

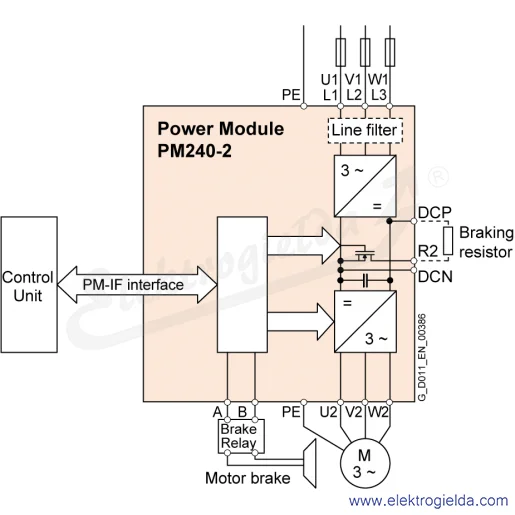

Moduły mocy SINAMICS moduły mocy PM240-2 są idealnymi modułami mocy dla standardowych zastosowań w zakresie budowy maszyn dla modułowego przemiennika częstotliwości SINAMICS G120. Stanowiąc część modułowego przemiennika częstotliwości SINAMICS G120 (składającego się z modułu mocy, sterownika, panelu operatora) moduły mocy PM240-2 (rodzaj ochrony IP20) wyposażone są w przerywacz hamowania (aplikacje czterokwadrantowe) i przeznaczone są do różnorodnych zastosowań w zakresie ogólnej budowy maszyn.Jednostka mocy PM240-2 może być dowolnie łączona z różnymi jednostkami sterującymi (Control Units) w zależności od zakresu zastosowania i wymagań pod względem bezpieczeństwa (przykładowo STO, SS1, SBC, SLS, SDI, SSM). Z połączenia z jednostką sterującą CU230-2, CU240x-2 oraz CU250S-2 wynika funkcjonalny przekształtnik częstotliwości SINAMICS G120. Moduł PM240-2 o stopniu ochrony IP20 jest dostępny jako moduł do zabudowania w szafie rozdzielczej w przedziale mocy od 0,55 kW do 250 kW oraz w trzech wariantach napięcia 200 V, 400 V i 690 V. Moduły mocy są dostępne bez filtrów lub ze zintegrowanym filtrem sieciowym klasy A i w siedmiu wielkościach mechanicznych od FSA do FSG. W celu optymalnego odprowadzania strat ciepła na zewnątrz szafy, jednostka mocy dostępna jest również w wersji typu push-through. W poszczególnych wielkościach konstrukcyjnych oferowane są również funkcje Safety Integrated. Dzięki wytrzymałej konstrukcji można uzyskiwać długości przewodów nawet do 450 metrów (wielkość mechaniczna FSF/FSG). W celu oprzewodowania zgodnie z EMC dostępne są płyty ekranujące oraz zestawy podłączeniowe ekranu. SINAMICS - po prostu więcej napędu.
