Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
1999.9 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
1999.9 s
Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
10 s
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
10 s
Napięcie pracy dla AC 50 Hz [V]
190 do 690
Napięcie pracy dla AC 60 Hz [V]
1
90 V
690 V
Napięcie pracy dla DC [V]
1
90 V
690 V
Napięcie zasilające dla AC 50 Hz [V]
190 do 690
Napięcie zasilające dla AC 60 Hz [V]
190 do 690
Napięcie zasilające dla DC [V]
190 do 690
Regulowana nastawa cos φ
10.1 do 0.99
Rodzaj napięcia zasilającego
1AC
Rodzaj napięcia zasilania
1AC
Rodzaj połączenia elektrycznego
1Połączenie śrubowe

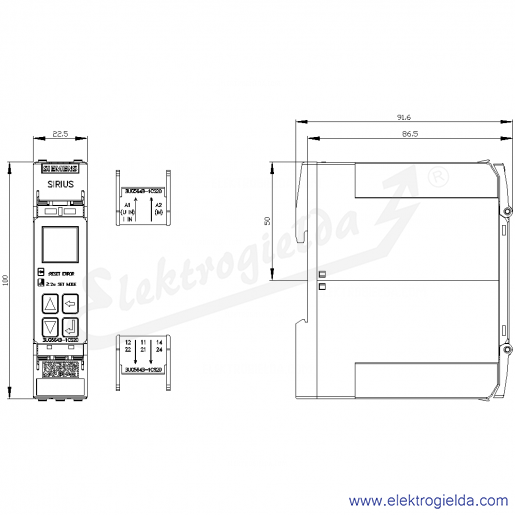

Szerokość [mm]
122.5 mm
Wymagane zewnętrzne źródło zasilania
1TAK
Wysokość [mm]
1100 mm
Z odłączalnymi zaciskami
1TAK
Zakres pomiarowy napięcia [V]
190 do 690
Zakres pomiarowy prądu [mA]
10.05 do 10
Znamionowa częstotliwość pracy [Hz]
150 do 60
Znamionowy prąd załączania [A]
13 A
Opis produktu

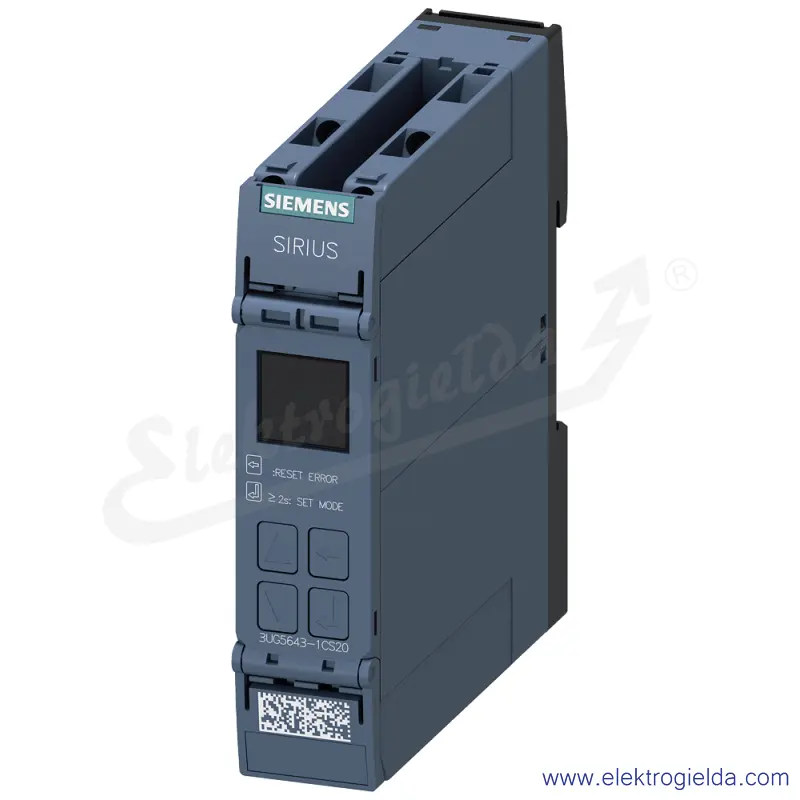

cyfrowy przekaźnik nadzorczy monitorowanie prądu, prądu czynnego, napięcia, cos fi i mocy od 90 do 690 V AC własne zasilanie 0,05 do 10 A 90 ... 690 V AC, 50 ... 60 Hz rozruch i opóźnienie wyzwolenia 0,1 ... 999,9 s 2 zestyki przełączne przyłącze śrubowe Regulowany cyfrowo przekaźnik nadzorczy SIRIUS 3UG5 do monitorowania współczynnika mocy i prądu czynnego pod względem przekroczenia, np. w przypadku zabrudzonych systemach filtrów, lub spadku poniżej wartości, np. w przypadku pęknięcia pasków klinowych lub jałowej pracy pomp. Możliwość stosowania na całym świecie dzięki szerokiemu zakresowi napięcia i międzynarodowym certyfikatom. Przekaźnik nadzoruje również mniejsze silniki jednofazowe z prądem stanu jałowego poniżej 0,5 A. Możliwe pośrednie nadzorowaniepod względem przerwania przewodu, jak również zaniku fazy. Możliwość wyboru zasady pomiaru cos fi lub prądu czynnego. Mniejsze zapotrzebowanie miejsca w szafie sterowniczej dzięki mniejszej szerokości. Niezawodna diagnostyka dzięki wskazaniom wartości rzeczywistych i komunikatów statusu. Wszystkie wersje ze zdejmowanymi zaciskami. Oprócz techniki przyłączy śrubowych, urządzenia są również ogólnie dostępne z przyłączem sprężynowym, zapewniającym szybkie, bezobsługowe i odporne na wibracje połączenie. Są dostępne opcjonalnie z IO-Link. Dodatkowo dostępne są urządzenia z certyfikatem SIL 1/PL c. Szeroka gama akcesoriów, takich jak np. tabliczki oznaczenia urządzenia, zaciski zamienne i osłony do plombowania, jest jednolita dla wszystkich przekaźników. Przekaźniki nadzorcze 3UG5 zastępują sprawdzoną serię 3UG4. Przekaźniki SIRIUS - oferta na każdą sytuację.
