Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
1999.9 s
Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
10 s
Napięcie pracy dla AC 50 Hz [V]
124 do 240
Napięcie pracy dla AC 60 Hz [V]
124 do 240
Napięcie pracy dla DC [V]
124 do 240
Napięcie zasilające dla AC 50 Hz [V]
124 do 240
Napięcie zasilające dla AC 60 Hz [V]
124 do 240
Napięcie zasilające dla DC [V]
124 do 240
Rodzaj napięcia zasilającego
1AC/DC
Rodzaj napięcia zasilania
1AC/DC
Rodzaj połączenia elektrycznego
1Połączenie śrubowe
Szerokość [mm]
122.5 mm
Wartość nastawy prądu 1 [mA]
130 do 40
Wartość nastawy prądu 2 [mA]
130 do 40
Wskaźnik prądu różnicowego
1TAK
Wymagane zewnętrzne źródło zasilania
1NIE
Wysokość [mm]
1100 mm
Z odłączalnymi zaciskami
1TAK
Zakres pomiarowy napięcia [V]
124 do 240
Zakres pomiarowy prądu [mA]
130 do 40000
Znamionowa częstotliwość pracy [Hz]
116 do 400
Znamionowy prąd załączania [A]
13 A
Opis produktu

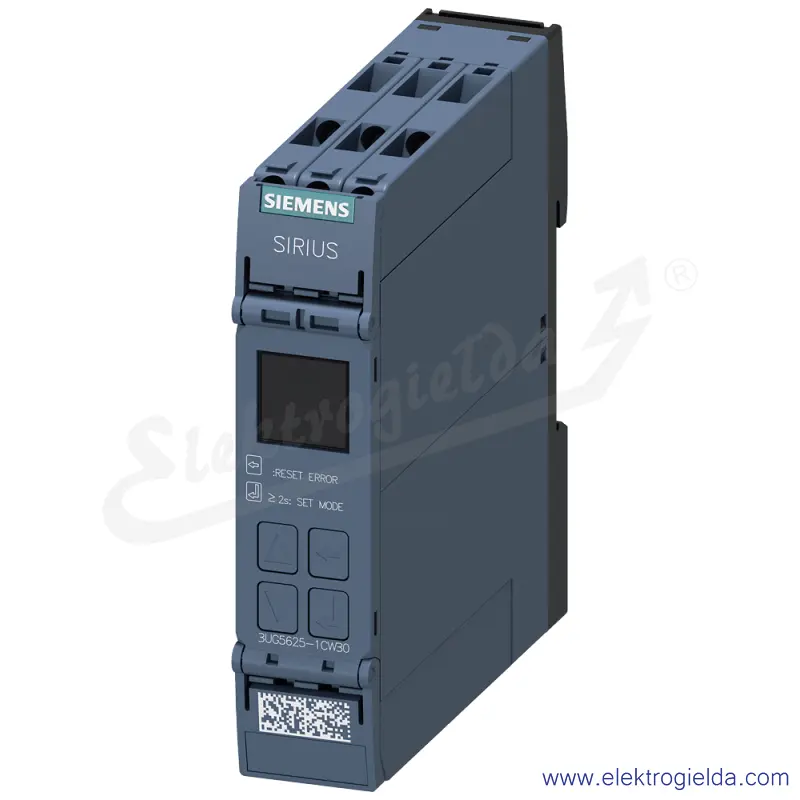

cyfrowy przekaźnik nadzorczy monitorowanie prądu uszkodzeniowego (z przekładnikiem prądowym 3UL23) zakres nastawczy 0,03 ... 40 A napięcie zasilania AC/DC 24 ... 240V, 50 ... 60 Hz rozruch i opóźnienie wyzwolenia 0,1 ... 999,9 s 2 zestyki przełączne przyłącze śrubowe Regulowany cyfrowo przekaźnik nadzorczy prądu uszkodzeniowego SIRIUS 3UG5 do monitorowania urządzeń pod względem prądów różnicowych, powstających np. w następstwie osadzającego się pyłu, wilgoci, porowatych kabli lub pojemnościowych prądów różnicowych. Możliwość stosowania na całym świecie dzięki szerokiemu zakresowi napięcia zasilania i międzynarodowym certyfikatom. Szybkie uruchamianie jest możliwe dzięki parametryzacji za pomocą menu i wyświetlaniu wartości rzeczywistej w celu określenia wartości granicznych. Urządzenie posiada funkcję stałego wskazywania wartości chwilowej lub rodzaju błędu, wysoka dokładność pomiaru i stała autokontrola. Możliwa wymiana urządzenia bez konieczności ponownego okablowania dzięki zdejmowanym zaciskom. Niezawodna diagnostyka instalacji dzięki jednoznacznym komunikatom o błędach na wyświetlaczu i dołączanej pamięci błędów. Duża elastyczność i oszczędność miejsca dzięki instalacji odpowiedniego przetwornika 3UL23 wewnątrz lub na zewnątrz szafy sterowniczej. Oprócz techniki przyłączy śrubowych, urządzenia są również dostępne stale z przyłączem sprężynowym w celu szybkiego, bezobsługowego i odpornego na wibracje podłączenia. Są one dostępne opcjonalnie z IO-Link. Uwaga: Wymagany przekształtnik prądu różnicowego 3UL23 należy zamówić oddzielnie. Szeroka gama akcesoriów, takich jak np. tabliczki oznaczenia urządzenia, zaciski zamienne i osłony do plombowania, jest jednolita dla wszystkich przekaźników. Przekaźniki nadzorcze 3UG5 zastępują sprawdzoną serię 3UG4. Przekaźniki SIRIUS - oferta na każdą sytuację.
