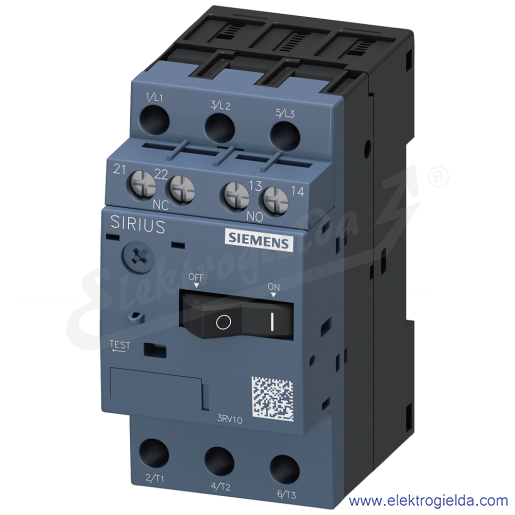

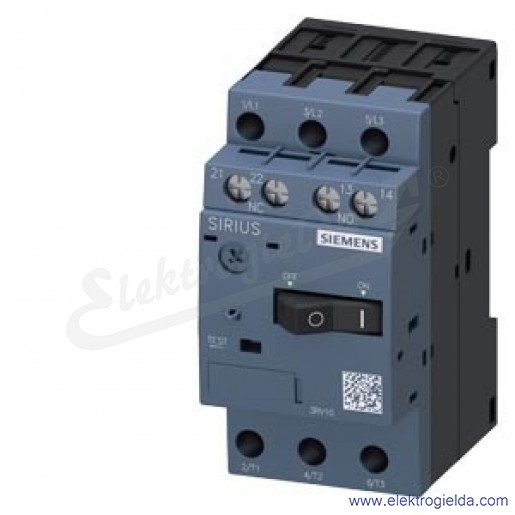

3RV1011-0JA15 Wyłącznik, S00, Ochrona silnika, Class 10, wyzw. A 0,7-1A, wyzw. N 13A

Wyłączniki silnikowe
Wyposażone w wyzwalacz zwarciowy i przeciążeniowy, wyzwalacz przeciążeniowy wykrywający asymetrię obciążenia (zanik fazy), odpowiednie do silników o prądzie nominalnym w zakresie 0,11...100 A. Zdolność zwarciowa Icu do 100 kA. Dedykowane do klasy rozruchowej 10 oraz w zawężonym zakresie 20. Dzięki wyzwalaczowi zwarciowemu o 13 krotności prądu nominalnego, przystosowane do silników w wykonaniu IE 3.

Wyłączniki z funkcją przekaźnika przeciążeniowego
Podobnie jak standardowe wyłączniki silnikowe, dedykowane do zabezpieczenia silników elektrycznych z tą różnicą, że w momencie przeciążenia nie następuje wyzwolenie, a jedynie przełącza się wbudowany styk. Wersja taka znajdzie zastosowanie wszędzie tam, gdzie nie możemy sobie pozwolić na zatrzymanie silnika elektrycznego spowodowane jego przeciążeniem.

Wyłączniki do ochrony kombinacji rozruchowych
Poprawne zabezpieczenie układu gwiazda-trójkąt wymusza zastosowanie dwóch urządzeń. Jednego, realizującego funkcję zabezpieczenia zwarciowego oraz drugiego (po stronie jednego z przewodów zasilajacych silnik) służącego do realizacji funkcji zabezpieczenia przeciążeniowego. Wyłączniki serii 3RV23 nie mają zabudowanego wyzwalacza przeciążeniowego dzięki czemu idealnie nadają się do tego zadania.

Wyłączniki do ochrony transformatorów
Podczas załączania transformatora prądy przepływające przez urządzenie zabezpieczające są znacznie wyższe niż w przypadku rozruchu silnika. Może prowadzić to do sytuacji w której załączenie nie będzie możliwe z uwagi na ciągłe wyzwalanie urządzenia zabezpieczającego. Wyłączniki serii 3RV24 zostały dostosowane do tego zadania. Ich wyzwalacz zwarciowy zaczyna działać od 20 krotności prądu nominalengo.

Wyłączniki zgodne z UL 489
Specjalne wersje zgodnie z UL 789 / CSA C22.2 No. 5 dedykowane do ochrony instalacji i urzadzeń innych niż silniki (3RV27) oraz instalacji i transformatorów charakteryzujących się wysokim prądem rozruchowym (3RV28). Na pierwszy rzut oka, wersje te wyposażone są w dodatkowe elementy izolacyjne które mają za zadanie wydłużyć odstępy izolacyjne powietrzne i powierzchniowe.

System montażowy 3RV29
System montażowy 3RV29 pozwala na znaczne ograniczenie czasu potrzebnego na prefabrykację rozdzielnicy. Dostępny jest w wersjach dedykowanych do urządzeń z zaciskami śrubowymi i/lub sprężynowymi. Dzięki zastosowaniu dedykowanych łączników, znacznie ogranicza się również błędy kóre mogłyby się pojawić przy klasycznym okablowaniu.

Akcesoria
Bloki styków pomocniczych, sygnalizacyjnych, moduł komunikacji bezprzewodowej. Moduł izolacyjny z widoczną przerwą izolacyjną, wyzwalacze wzrostowe lub zanikowe. Trójfazowe szyny zasilające, adaptery do szyn rozdzielczych systemu 60 mm., napędy drzwiowe... dzięki szerokiej gamie akcesoriów, wyłączniki serii 3RV spełnią każde wymagania.
