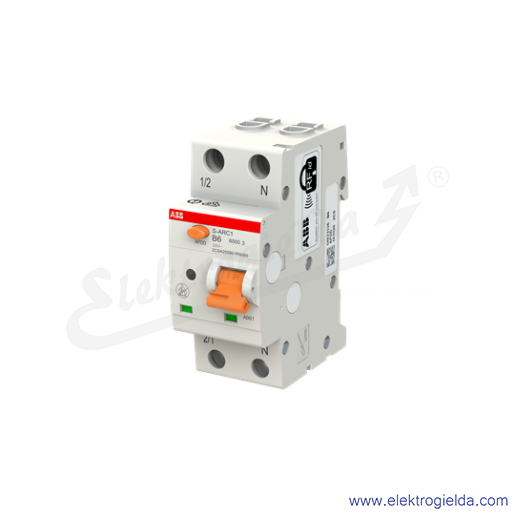

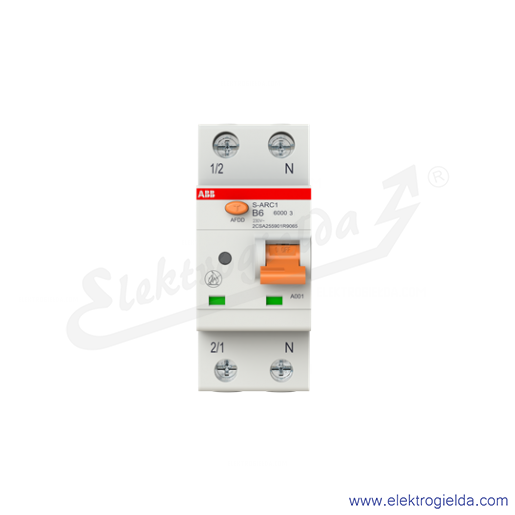

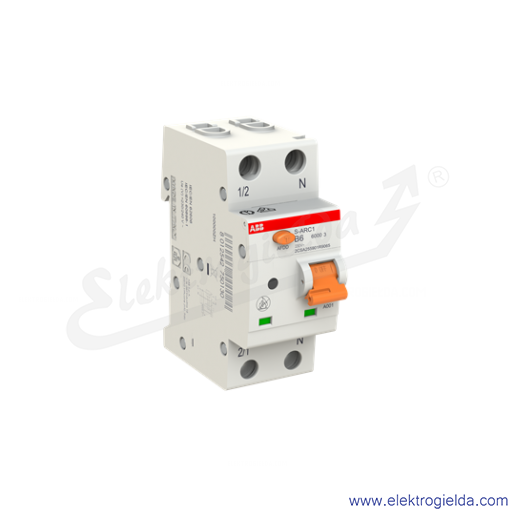

S-ARC1 B6 Wyłącznik nadmiarowo-prądowy + AFDD
Producent:
Numer katalogowy producenta:
2CSA255901R9065
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Charakterystyka wyzwalania
- B
- Dodatkowe wyposażenie fabryczne
- Wyzwalacz przeciwłukowy (AFDD)
- Głębokość wbudowania [mm]
- 69 mm
- Jednocześnie rozłączany biegun N
- TAK
- Kategoria przepięcia
- 3
- Klasa ograniczenia energii
- 3
- Liczba biegunów
- 2
- Napięcie znamionowe [V]
- 240 V
- Prąd znamionowy [A]
- 6 A
- Rodzaj napięcia
- AC
- Stopień ochrony (IP)
- IP40
- Stopień zanieczyszczenia
- 2
- Szerokość wyrażona liczbą modułów
- 2
- Zakres częstotliwości [Hz]
- 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]
- 7 kA
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]
- 7 kA
Opis produktu
AFDD z wyłącznikiem automatycznym wykrywa zwarcia łukowe, zapewniając w ten sposób niezawodną ochronę w budynkach. Zabezpieczenie przed łukiem elektrycznym wykrywa zwarcia łuku szeregowego i równoległego w jednofazowych systemach napięcia przemiennego i wyłącza wyłącznik obwodu scalonego (LS). Zwarcia łuku szeregowego występują, gdy przewód jest przerywany, zwarcia łuku równoległego występują, gdy stykają się przewód fazowy i neutralny lub gdy faza i przewód ochronny stykają się. Najczęstszymi przyczynami zwarć łukowych są: - uszkodzona izolacja kabli, np. na skutek lub gwoździ, - zgniecione kable, np. w kablach, które przechodzą przez otwarte okna i drzwi i ulegają zgnieceniu po zamknięciu, - pęknięcia kabli, np. z powodu zbyt małych promieni gięcia, - promieniowanie UV i gryzonie w kablach zewnętrznych, - luźne styki i połączenia, - wygięte wtyczki i kable.
