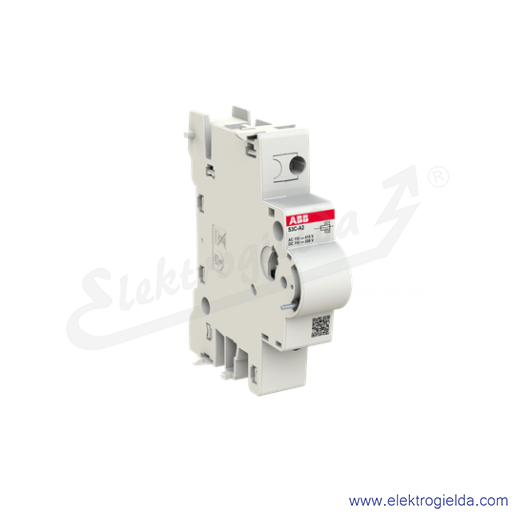

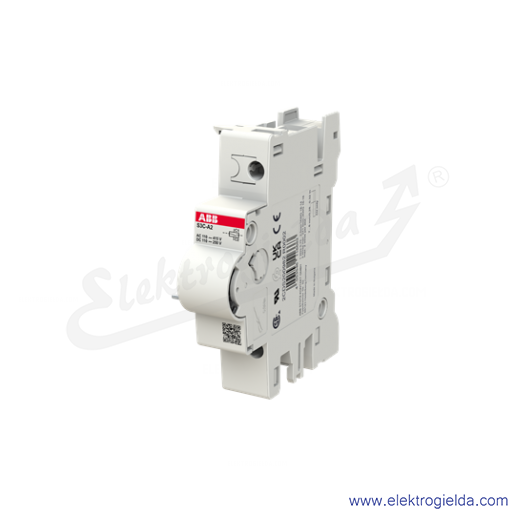

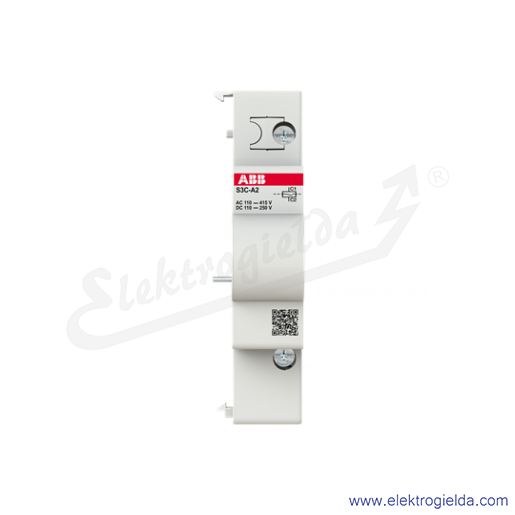

Wyzwalacz napięciowy S3C-A2 montaż boczny 110…415 V AC/ 110…250 V DC

Do zdalnego wyzwalania (wyłączania) jednostki głównej, z samoczynnym przerwaniem w ciągu 10 ms, po przyłożeniu napięcia. Pasuje do rozłączników izolacyjnych serii S200, S300P, RCCB F200 A do 100 A, F200 F, F200 B do 63 A, wyłączników różnicowoprądowych DS201, wyłączników różnicowoprądowych DS200, wyłączników różnicowoprądowych DS200 (DDA200 + S200), DS250N-UC, AFDD S-ARC1, DS-ARC1, SD 200. Może być stosowany z wyłącznikami różnicowoprądowymi SN201 LS (MCB) i RCBO DS203NC za pośrednictwem modułu sprzęgającego/styku pomocniczego SN201-IH. Wyzwalacze prądu roboczego używają cewki, takiej jak LS (MCB) do wyzwalania. Aby wyzwolić wyzwolenie prądu roboczego, należy wybrać odpowiednią objętośćtage i upewnić się, że zastosowany zasilacz zapewnia odpowiedni Ibmax (jak podano w karcie katalogowej/instrukcji obsługi). Jeśli zasilacz może dostarczać wyższe prądy, wyzwalacz prądu roboczego zmniejsza prąd do Ibmax ze względu na swoją rezystancję wewnętrzną. Po wyzwoleniu wyzwalacza prądu roboczego styk wewnątrz jest otwarty - obwód jest rozłączony, nawet jeśli wyzwalacz prądu roboczego jest nadal włączony. Mechanizm zwalniający spustu prądu roboczego nie pozwala na ponowne uruchomienie głównego urządzenia zabezpieczającego, dopóki wyzwalacz prądu roboczego nie otrzyma już zewnętrznego sygnału wyzwolenia.
