Opis produktu

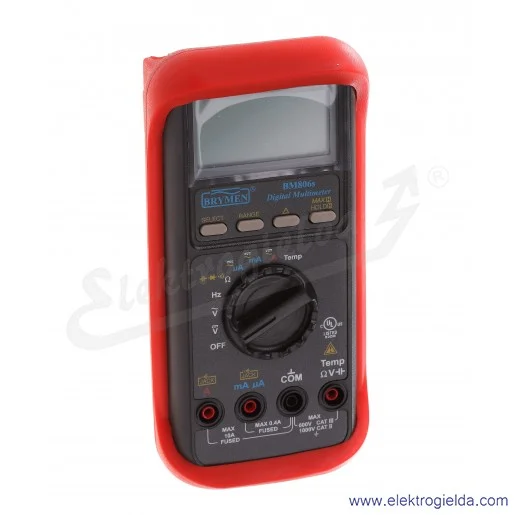

Multimetr cyfrowy 102026 BM 806S auto 3 3/4C miernik temperatury
Cechy szczególne i funkcje specjalne
| • | Automatyczna/ręczna zmiana zakresów pomiarowych |
| • | DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu |
| • | MAX HOLD - rejestracja maksymalnej wartości |
| • | RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości |
| • | Sygnalizacja nieprawidłowych połączeń |
POMIARY I DOKŁADNOŚCI
| • | Dokładność: |
| • | +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75% |
| • | Współczynnik temperaturowy: |
| • | nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C) |
Test ciągłości
| Zakres min. wykrywalności R [Ω] | Zakres max. wykrywalności R [Ω] | Zabezp. DCpeak [V] | Zabezp. ACrms [V] |
|---|---|---|---|
| 20 | 120 | 600 | 600 |
DCV - napięcie stałe
| Zakres [V] | Rozdzielczość [V] | Dokładność [%] | Dokładność [cyfr] | Imp.wej. [Ω] | Imp. wej. [F] | Zabezpieczenie DCpeak [V] | Zabezpieczenie ACrms [V] |
|---|---|---|---|---|---|---|---|
| 400m | 0,1m | 0,3 | 4 | 1000M | – | 1450 | 1050 |
| 4 | 0,001 | 0,5 | 4 | 10M | 30p | 1450 | 1050 |
| 40 | 0,01 | 0,5 | 4 | 10M | 30p | 1450 | 1050 |
| 400 | 0,1 | 0,5 | 4 | 10M | 30p | 1450 | 1050 |
| 1000 | 1 | 1,0 | 4 | 10M | 30p | 1450 | 1050 |
| • | NMRR - Współczynnik tłumienia sygnału nałożonego |
| • | 50dB lub więcej dla 50/60Hz |
| • | CMRR - Współczynnik tłumienia sygnału wspólnego |
| • | 120dB lub więcej dla 50/60Hz (Rs=1kOhm) |
ACV - napięcie przemienne
| Zakres [V] | Rozdzielczość [V] | Dokładność [%] | Dokładność [cyfr] | Czestotliwość min. [Hz] | Częstotliwość max. [Hz] | Impedancja wejściowa [Ω] | Impedancja wejściowa [F] | Zabezpieczenie DCpeak [V] | Zabezpieczenie ACrms [V] |
|---|---|---|---|---|---|---|---|---|---|
| 400m | 0,1m | 4,0 | 5 | 50 | 500 | 1000M | – | 1450 | 1050 |
| 4 | 0,001 | 1,5 | 5 | 50 | 500 | 10M | 30p | 1450 | 1050 |
| 40 | 0,01 | 1,5 | 5 | 50 | 500 | 10M | 30p | 1450 | 1050 |
| 400 | 0,1 | 1,5 | 5 | 50 | 500 | 10M | 30p | 1450 | 1050 |
| 1000 | 1 | 4,0 | 5 | 50 | 500 | 10M | 30p | 1450 | 1050 |
| • | CMRR - Współczynnik tłumienia sygnału wspólnego |
| • | 60dB lub więcej dla DC do 60Hz (Rs=1kOhm) |
| • | Dla zakresu 400mV dokładność określona od 10mV AC. |
DCA - prąd stały
| Zakres [A] | Rozdzielczość [A] | Dokładność [%] | Dokładność [cyfr] | Spadek U [V/A] | Bezpiecznik [V] | Bezpiecznik [A] |
|---|---|---|---|---|---|---|
| 400u | 0,1u | 2,0 | 5 | 150 | 250 | 0,5 |
| 4000u | 1u | 1,2 | 3 | 150 | 250 | 0,5 |
| 40m | 0,01m | 2,0 | 5 | 3,3 | 250 | 0,5 |
| 400m | 0,1m | 1,2 | 3 | 3,3 | 250 | 0,5 |
| 4 | 0,001 | 2,0 | 5 | 0,03 | 250 | 15 |
| 10 | 0,01 | 1,2 | 3 | 0,03 | 250 | 15 |
| • | 10A pomiar ciągły, 20A przez 30s. z 5-minutowymi przerwami na chłodzenie |
ACA - prąd przemienny
| Zakres [A] | Rozdzielczość [A] | Dokładność [%] | Dokładność [cyfr] | Częstotliwość min. [Hz] | Częstotliwość max. [Hz] | Spadek U [V/A] | Bezpiecznik [V] | Bezpiecznik [A] |
|---|---|---|---|---|---|---|---|---|
| 400u | 0,1u | 2,0 | 6 | 50 | 500 | 150 | 250 | 0,5 |
| 4000u | 1u | 1,5 | 4 | 50 | 500 | 150 | 250 | 0,5 |
| 40m | 0,01m | 2,0 | 6 | 50 | 500 | 3,3 | 250 | 0,5 |
| 400m | 0,1m | 1,7 | 4 | 50 | 500 | 3,3 | 250 | 0,5 |
| 4 | 0,001 | 2,0 | 6 | 50 | 500 | 0,03 | 250 | 15 |
| 10 | 0,01 | 1,8 | 4 | 50 | 500 | 0,03 | 250 | 15 |
| • | 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie |
Rezystancja
| Zakres [Ω] | Rozdzielczość [Ω] | Dokładność [%] | Dokładność [cyfr] | Napięcie rozwartego obwodu [V] | Zabezpieczenie DCpeak [V] | Zabezpieczenie ACrms [V] |
|---|---|---|---|---|---|---|
| 400 | 0,1 | 0,8 | 6 | 0,4 | 600 | 600 |
| 4k | 0,001k | 0,6 | 4 | 0,4 | 600 | 600 |
| 40k | 0,01k | 0,6 | 4 | 0,4 | 600 | 600 |
| 400k | 0,1k | 0,6 | 4 | 0,4 | 600 | 600 |
| 4M | 0,001M | 1,0 | 4 | 0,4 | 600 | 600 |
| 40M | 0,01M | 2,0 | 4 | 0,4 | 600 | 600 |
Pojemność
| Zakres [F] | Rozdzielczość [F] | Dokładność [%] | Dokładność [cyfr] | Zabezpieczenie DCpeak [V] | Zabezpieczenie ACrms [V] |
|---|---|---|---|---|---|
| 500n | 0,1n | 3,5 | 6 | 600 | 600 |
| 5u | 0,001u | 3,5 | 6 | 600 | 600 |
| 50u | 0,01u | 3,5 | 6 | 600 | 600 |
| 500u | 0,1u | 3,5 | 6 | 600 | 600 |
| 3000u | 1u | 3,5 | 6 | 600 | 600 |
| • | Dokładność dla kondensatorów warstwowych lub lepszych. |
| • | Dokładność dla zakresu 50,00nF nie została określona. |
Częstotliwość
| Zakres [Hz] | Rozdzielczość [Hz] | Dokładność | Czułość |
|---|---|---|---|
| 50 | 0,01 | 0,5%+4c | >0,9Vrms (sinus) |
| 500 | 0,1 | 0,5%+4c | >2,6Vp lub 1,9Vrms (sinus) |
| 5k | 0,001k | 0,5%+4c | >2,6Vp lub 1,9Vrms (sinus) |
| 50k | 0,01k | 0,5%+4c | >2,6Vp lub 1,9Vrms (sinus) |
| 500k | 0,1k | 0,5%+4c | >4,2Vp lub 3Vrms (sinus) |
| 1M | 0,001M | 0,5%+4c | >4,2Vp lub 3Vrms (sinus) |
| • | Dokładność została określona przy <20VACrms |
| • | Dokładność i czułość dla zakresu 5.000Hz nie zostały określone. |
Temperatura
| Wartość min [°C] | Wartość max [°C] | Dokładność [%] | Dokładność [°C] | Zabezpieczenia DCpeak [V] | Zabezpieczenie DC-ACrms [V] |
|---|---|---|---|---|---|
| -20 | 300 | 2,0 | 3 | 600 | 600 |
| • | Podane dokładności nie uwzględniają dokładności sond. |
Test diod
| Napięcie rozwartego obwodu (DC) | Prąd pomiarowy |
|---|---|
| <1,6VDC | 0,25mA |
| • | Zabezpieczenie wejścia pomiarowego |
| • | przeciążeniowe 600VDC/600VACrms |
Producent
| • | Brymen |
Kraj pochodzenia
| • | Tajwan |
Dystrybutor
| • | http://www.biall.com.pl |
Zgodność z normami
| • | Kat. III 600V AC/DC |
| • | Kat. II 1000V AC/DC |
| • | CSA C22.2 nr 61010-1-92 |
| • | UL3111-1 (1994) |
| • | PN-EN61010-1 (druga edycja) |
Kompatybilność elektromagnetyczna
| • | PN-EN61326 |
| • | PN-EN61000-4-3 |
| • | PN-EN61000-4-2 |
Certyfikaty
| • | Oznakowanie CE (bezpieczeństwo i/lub EMC) |
| • | 89/336/EEC |
| • | CENELEC 73/23/EEC |
| • | Podlega dyrektywie WEEE 2002/96/EC (Utylizacja) |
Ochrona przeciwprzepięciowa
| • | 6,5kV (1,2/50μs SURGE) |
DANE OGÓLNE
Wyświetlacz
| • | Wyświetlacz LCD |
| • | 3 3/4 cyfry, maksymalne wskazanie 3999 |
| • | Próbkowanie: |
| • | 3 razy/s |
Zasilanie
Bateryjne
| • | baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03) |
| • | 2 szt. |
| • | Sygnalizacja wyczerpania baterii |
| • | poniżej napięcia ok. 2,4V |
Automatyczne wyłączenie zasilania
| • | po 30 min. bezczynności |
Warunki pracy:
| • | 0°C÷40°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.40°C |
Warunki przechowywania:
| • | -20°C÷60°C, wilgotność względna RH<80% |
Maksymalna wysokość pracy:
| • | 2000m n.p.m. |
Stopień zanieczyszcz. środow. naturalnego
| • | 2 |
Wymiary i masa
| Wys. (Dł.) [mm] | Szer. [mm] | Głęb. [mm] | Masa [g] |
|---|---|---|---|
| 198 | 97 | 55 | 396g |
Wyposażenie standardowe

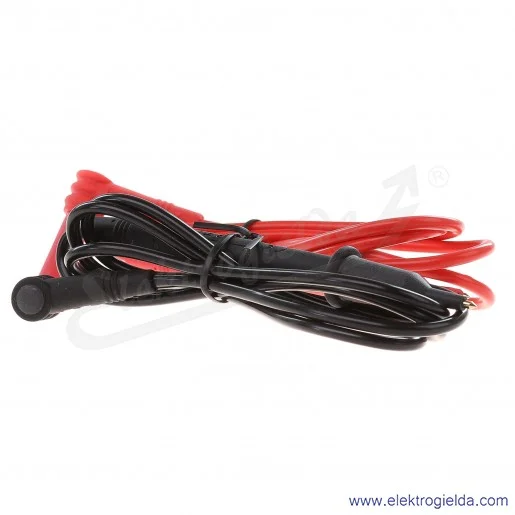

| • | Przewody pomiarowe (para) |
| • | Sonda typu K do pomiaru temperatury |
| • | Holster ochronny |
| • | Komplet baterii |
| • | Instrukcja obsługi |
