Opis produktu

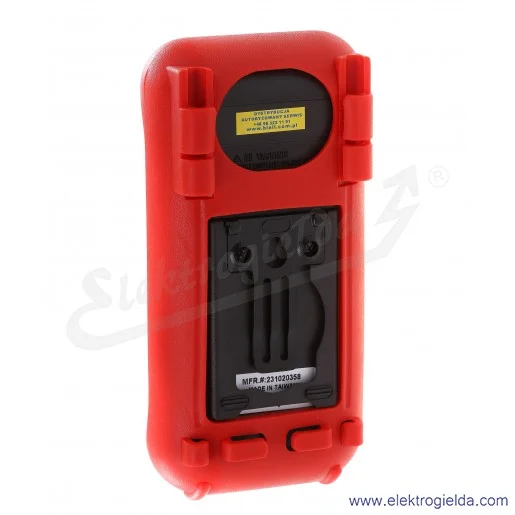

Multimetr 102025 BM 805s auto 3 3/4C
• | Automatyczna/ręczna zmiana zakresów pomiarowych |
• | DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu |
• | MAX HOLD - rejestracja maksymalnej wartości |
• | RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości |
• | Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową) |
• | Sygnalizacja nieprawidłowych połączeń |
POMIARY I DOKŁADNOŚCI
• | Współczynnik temperaturowy: |
• | nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C) |
• | Dokładność: |
• | +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75% |
Test ciągłości
Zakres min. wykrywalności R [Ω] | Zakres max. wykrywalności R [Ω] | Zabezp. DCpeak [V] | Zabezp. ACrms [V] |
---|---|---|---|
10 | 120 | 600 | 600 |
DCV - napięcie stałe
Zakres [V] | Rozdzielczość [V] | Dokładność [%] | Dokładność [cyfr] | Imp.wej. [Ω] | Imp. wej. [F] | Zabezpieczenie DCpeak [V] | Zabezpieczenie ACrms [V] |
---|---|---|---|---|---|---|---|
400m | 0,1m | 0,3 | 4 | 1000M | – | 1450 | 1050 |
4 | 1m | 0,5 | 3 | 10M | 30p | 1450 | 1050 |
40 | 10m | 0,5 | 3 | 10M | 30p | 1450 | 1050 |
400 | 100m | 0,5 | 3 | 10M | 30p | 1450 | 1050 |
1000 | 1 | 1,0 | 4 | 10M | 30p | 1450 | 1050 |
ACV - napięcie przemienne
Zakres [V] | Rozdzielczość [V] | Dokładność [%] | Dokładność [cyfr] | Czestotliwość min. [Hz] | Częstotliwość max. [Hz] | Impedancja wejściowa [Ω] | Impedancja wejściowa [F] | Zabezpieczenie DCpeak [V] | Zabezpieczenie ACrms [V] |
---|---|---|---|---|---|---|---|---|---|
400m | 0,1m | 4,0 | 5 | 50 | 500 | 1000M | – | 1450 | 1050 |
4 | 0,001 | 1,5 | 5 | 50 | 500 | 10M | 30p | 1450 | 1050 |
40 | 0,01 | 1,5 | 5 | 50 | 500 | 10M | 30p | 1450 | 1050 |
400 | 0,1 | 1,5 | 5 | 50 | 500 | 10M | 30p | 1450 | 1050 |
1000 | 1 | 4,0 | 5 | 50 | 500 | 10M | 30p | 1450 | 1050 |
DCA - prąd stały
Zakres [A] | Rozdzielczość [A] | Dokładność [%] | Dokładność [cyfr] | Spadek U [V/A] | Bezpiecznik [V] | Bezpiecznik [A] |
---|---|---|---|---|---|---|
400u | 0,1u | 2,0 | 5 | 150 | 250 | 0,5 |
4000u | 1u | 1,2 | 3 | 150 | 250 | 0,5 |
40m | 10u | 2,0 | 5 | 3,3 | 250 | 0,5 |
400m | 100u | 1,2 | 3 | 3,3 | 250 | 0,5 |
4 | 1m | 2,0 | 5 | 0,03 | 250 | 15 |
10 | 10m | 1,2 | 3 | 0,03 | 250 | 15 |
• | 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie |
ACA - prąd przemienny
Zakres [A] | Rozdzielczość [A] | Dokładność [%] | Dokładność [cyfr] | Częstotliwość min. [Hz] | Częstotliwość max. [Hz] | Spadek U [V/A] | Bezpiecznik [V] | Bezpiecznik [A] |
---|---|---|---|---|---|---|---|---|
400u | 0,1u | 2,0 | 6 | 50 | 500 | 150 | 250 | 0,5 |
4000u | 1u | 1,5 | 4 | 50 | 500 | 150 | 250 | 0,5 |
40m | 10u | 2,0 | 6 | 50 | 500 | 3.3 | 250 | 0,5 |
400m | 100u | 1,7 | 4 | 50 | 500 | 3,3 | 250 | 0,5 |
4 | 1m | 2,0 | 6 | 50 | 500 | 0,03 | 250 | 15 |
10 | 10m | 1,8 | 4 | 50 | 500 | 0,03 | 250 | 15 |
• | 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie |
Rezystancja
Zakres [Ω] | Rozdzielczość [Ω] | Dokładność [%] | Dokładność [cyfr] | Napięcie rozwartego obwodu [V] | Zabezpieczenie DCpeak [V] | Zabezpieczenie ACrms [V] |
---|---|---|---|---|---|---|
400 | 0,1 | 0,8 | 6 | 0,4 | 600 | 600 |
4k | 1 | 0,6 | 4 | 0,4 | 600 | 600 |
40k | 10 | 0,6 | 4 | 0,4 | 600 | 600 |
400k | 100 | 0,6 | 4 | 0,4 | 600 | 600 |
4M | 1k | 1,0 | 4 | 0,4 | 600 | 600 |
40M | 10k | 2,0 | 4 | 0,4 | 600 | 600 |
Pojemność
Zakres [F] | Rozdzielczość [F] | Dokładność [%] | Dokładność [cyfr] | Zabezpieczenie DCpeak [V] | Zabezpieczenie ACrms [V] |
---|---|---|---|---|---|
500n | 0,1n | 3.5 | 6 | 600 | 600 |
5u | 1n | 3.5 | 6 | 600 | 600 |
50u | 10n | 3.5 | 6 | 600 | 600 |
500u | 100n | 3.5 | 6 | 600 | 600 |
3000u | 1u | 3.5 | 6 | 600 | 600 |
• | Dokładność dla zakresu 50,00nF nie została określona. |
• | Dokładność określona dla napięcia zasilania >2,8V (baterie w połowie wyczerpane). Jeżeli miernik sygnalizuje wyczerpanie baterii (napięcie zasilania ok. 2,4V) dokładność spada do 12%. |
• | Dokładność dla kondensatorów warstwowych lub lepszych |
Częstotliwość
Zakres [Hz] | Rozdzielczość [Hz] | Dokładność | Czułość |
---|---|---|---|
50,00 | 0,01 | 0,5%+4c | >0,9Vrms (sinus) |
500,0 | 0,1 | 0,5%+4c | >1,9Vrms (sinus) |
5,000k | 1 | 0,5%+4c | >1,9Vrms (sinus) |
50,00k | 10 | 0,5%+4c | >1,9Vrms (sinus) |
500,0k | 100 | 0,5%+4c | >3Vrms (sinus) |
1,000M | 1k | 0,5%+4c | >3Vrms (sinus) |
• | Dokładność została określona przy <20VACrms. |
• | Dokładność i czułość dla zakresu 5.000Hz nie zostały określone. |
Test diod
Napięcie rozwartego obwodu (DC) | Prąd pomiarowy |
---|---|
<1,6VDC | 0,25mA |
• | Zabezpieczenie wejścia pomiarowego |
• | przeciążeniowe 600VDC/600VACrms |
Producent
• | Brymen |
Kraj pochodzenia
• | Tajwan |
Dystrybutor
• | http://www.biall.com.pl |
Zgodność z normami
• | UL3111-1 (1994) |
• | Kat. III 600V AC/DC |
• | Kat. II 1000V AC/DC |
• | PN-EN61010-1 (druga edycja) |
Kompatybilność elektromagnetyczna
• | PN-EN61326 |
• | PN-EN61000-4-3 |
• | PN-EN61000-4-2 |
Certyfikaty
• | Oznakowanie CE (bezpieczeństwo i/lub EMC) |
• | 89/336/EEC |
• | CENELEC 73/23/EEC |
• | Podlega dyrektywie WEEE 2002/96/EC (Utylizacja) |
Ochrona przeciwprzepięciowa
• | 6,5kV (1,2/50μs SURGE) |
DANE OGÓLNE
Wyświetlacz
• | Wyświetlacz LCD |
• | 3 3/4 cyfry, maksymalne wskazanie 3999 |
• | Próbkowanie: |
• | 3 razy/s |
Zasilanie
Bateryjne
• | baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03) |
• | Sygnalizacja wyczerpania baterii |
• | poniżej napięcia ok. 2,4V |
Automatyczne wyłączenie zasilania
• | po 30 min. bezczynności |
Warunki pracy:
• | 0°C÷40°C, wilgotność względna RH<80% |
Warunki przechowywania:
• | -20°C÷60°C, wilgotność względna RH<80% |
Maksymalna wysokość pracy:
• | 2000m n.p.m. |
Stopień zanieczyszcz. środow. naturalnego
• | 2 |
Wymiary i masa
Wys. (Dł.) [mm] | Szer. [mm] | Głęb. [mm] | Masa [g] |
---|---|---|---|
198 | 97 | 55 | 396g |
Wyposażenie standardowe
• | Przewody pomiarowe (para) |
• | Holster ochronny |
• | Komplet baterii |
• | Instrukcja obsługi |
