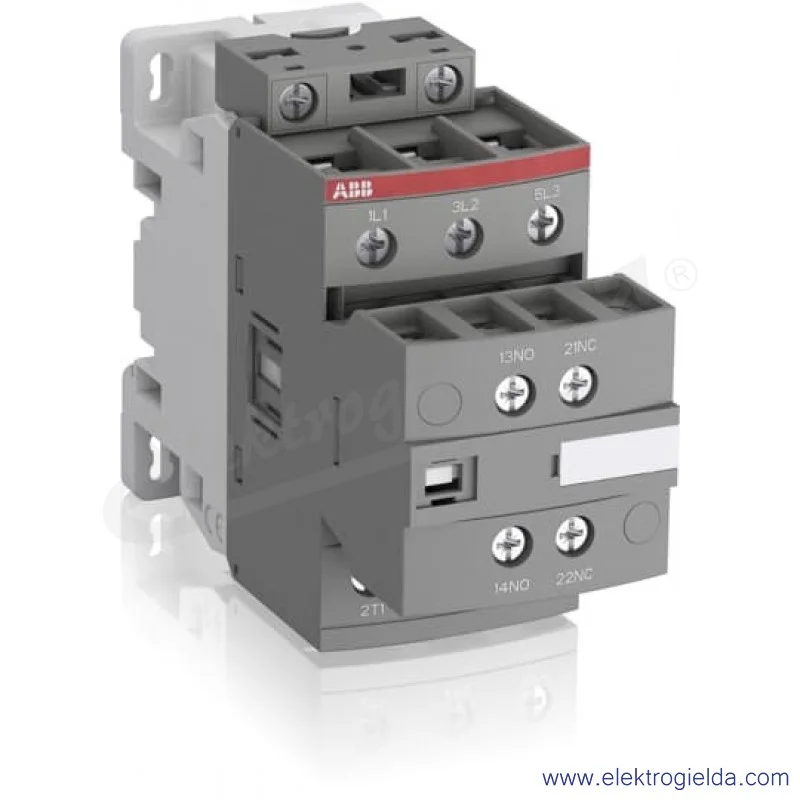

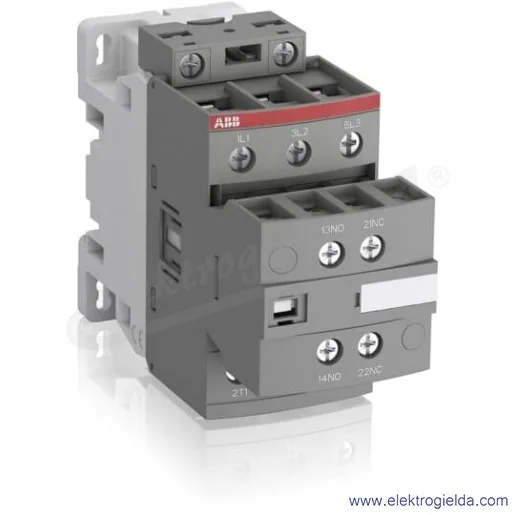

Stycznik AF26-30-11-13 100-250V AC/DC, 1NO+1NC, 11KW/400V 26A AC-3, 45A AC-1, 3-polowy
Producent:
Numer katalogowy producenta:
1SBL237001R1311
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 111.5 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 1
- Liczba styków pomocniczych zwiernych
- 1
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Rodzaj napięcia sterowania
- AC/DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 45 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 86 mm
- Znamionowa moc pracy NEMA [kW]
- 7.457 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 11 kW
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 100 do 250
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 100 do 250
- Znamionowe napięcie sterowania Us dla DC [V]
- 100 do 250
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 45 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 26 A
Opis produktu
3-biegunowe styczniki AF26 reprezentują serię kompaktową ze sterowaniem AC/DC i bardzo szerokimi zakresami napięcia cewki. Przełączają obwody zasilające z silnikami, obciążeniami lekko indukcyjnymi lub nieindukcyjnymi. Tylko 4 cewki pokrywają napięcia sterujące od 20...500 VDC do 24...500 VAC. Posiadają zintegrowaną ochronę przeciwprzepięciową i nie wymagają żadnych dodatkowych elementów gaśniczych. Wszystkie pomocnicze styki rozwierne, które można doposażyć, są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 załącznik L. Asortyment uzupełniają inne akcesoria, takie jak między innymi łączniki czasowe, pomoce do okablowania i ogniwa blokujące.
