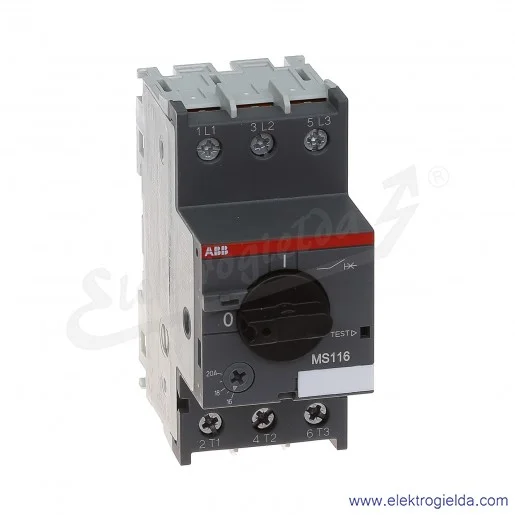

Wyłącznik silnikowy MS116-20 Termomagnetyczny 16-20A 3P 7.5kW
Producent:
Numer katalogowy producenta:
1SAM250000R1013
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Budowa urządzenia
- Kompletne urządzenie w obudowie
- Czułość na zanik fazy
- TAK
- Głębokość [mm]
- 85.4 mm
- Liczba biegunów
- 3
- Rodzaj elementu wykonawczego
- Pokrętło
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Sposób wyzwalania
- Termomagnetyczny
- Stopień ochrony (IP)
- IP20
- Straty mocy [W]
- 6.9 W
- Szerokość [mm]
- 45 mm
- Wysokość [mm]
- 97.8 mm
- Z zabezpieczeniem termicznym
- TAK
- Zakres nastawy wyzwalacza przeciążeniowego [A]
- 16 do 20
- Zakres nastawy wyzwalacza zwarciowego [A]
- 300 A
- Ze zintegrowanym stykiem pomocniczym
- NIE
- Ze zintegrowanym wyzwalaczem podnapięciowym
- NIE
- Znamionowa moc pracy dla AC-3, 230 V [kW]
- 7.5 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 7.5 kW
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
- 16 kA
- Znamionowe napięcie pracy [V]
- 690 V
- Znamionowy prąd ciągły Iu [A]
- 20 A
Opis produktu

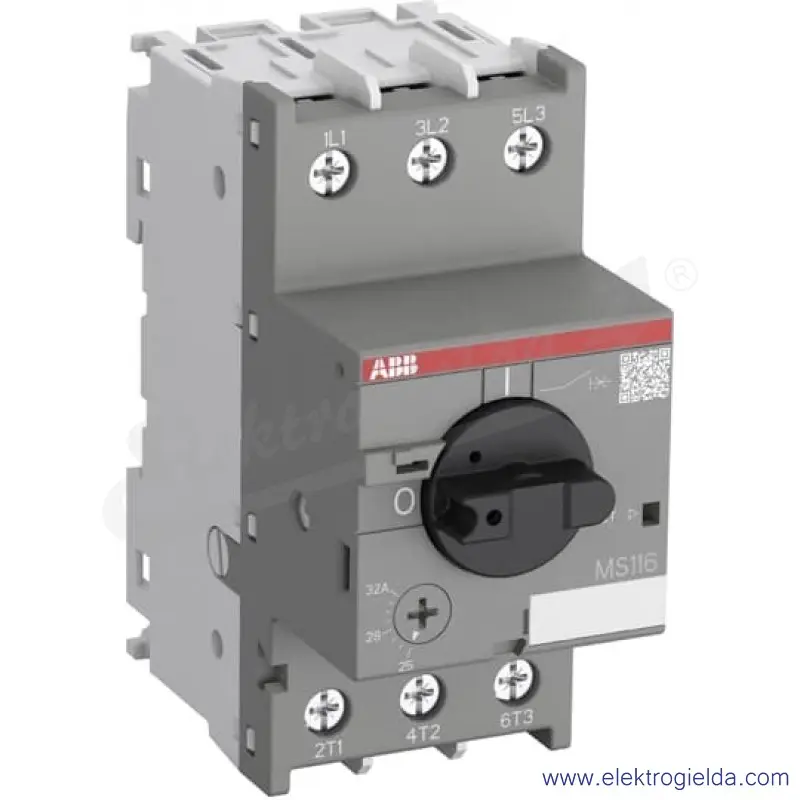

Wyłącznik silnikowy MS116 z zabezpieczeniem termicznym i elektromagnetycznym to kompaktowa i ekonomiczna seria do ochrony silników o mocy do 15 kW (400 V) przy szerokości modułu 45 mm. Urządzenie z kompensacją temperatury jest wyposażone w uchwyt obrotowy z wyraźnym wskaźnikiem pozycji przełączania I/0. Uchwyt obrotowy można zablokować w pozycji 0 za pomocą urządzenia blokującego. Styki pomocnicze i sygnałowe, a także wyzwalacze podnapięciowe i prądu roboczego można montować bez użycia narzędzi. Szyny 3-fazowe dla 65 A lub 100 A i bloki zasilające dla 25 mm² lub 35 mm² umożliwiają łączne zasilanie kilku wyłączników silnikowych. Asortyment uzupełniają obudowy ochronne i akcesoria do montażu w szafach sterowniczych i drzwiach.
