- Funkcja ochrony zaworu
- tak
- Inne systemy magistralne
- Inne
- Liczba wyjść
- 8
- Maksymalny prąd przełączania (obciążenie rezystancyjne)
- 0.5 A
- Maksymalny prąd wyjściowy
- 4 A
- Napięcie łączeniowe
- 85 … 250 V
- Sposób montażu
- Adapter szyny DIN
- Sterowanie ręczne
- tak
- Stopień ochrony (IP)
- IP20
- System magistralny Funkbus (radiowy)
- nie
- System magistralny KNX
- nie
- System magistralny KNX z transmisją radiową
- nie
- System magistralny LON
- nie
- System magistralny Powernet
- nie
- Szerokość wyrażona liczbą modułów
- 5
- Wartość nastawy regulowana bezstopniowo
- tak
- Wartość nastawy regulowana krokowo
- tak
- Ze złączem magistrali
- tak
Opis produktu

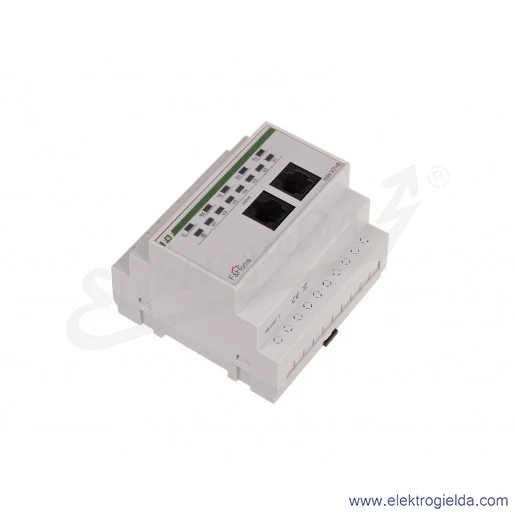

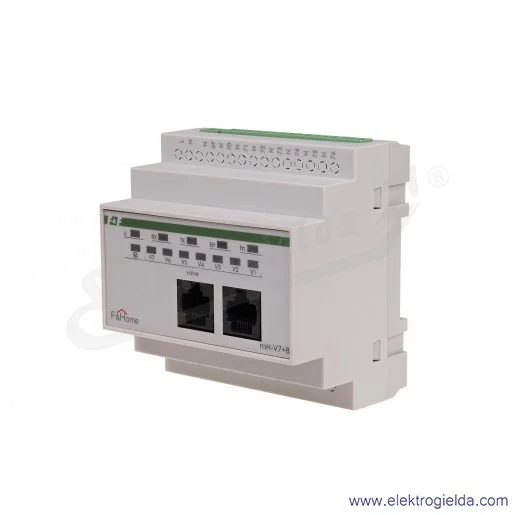

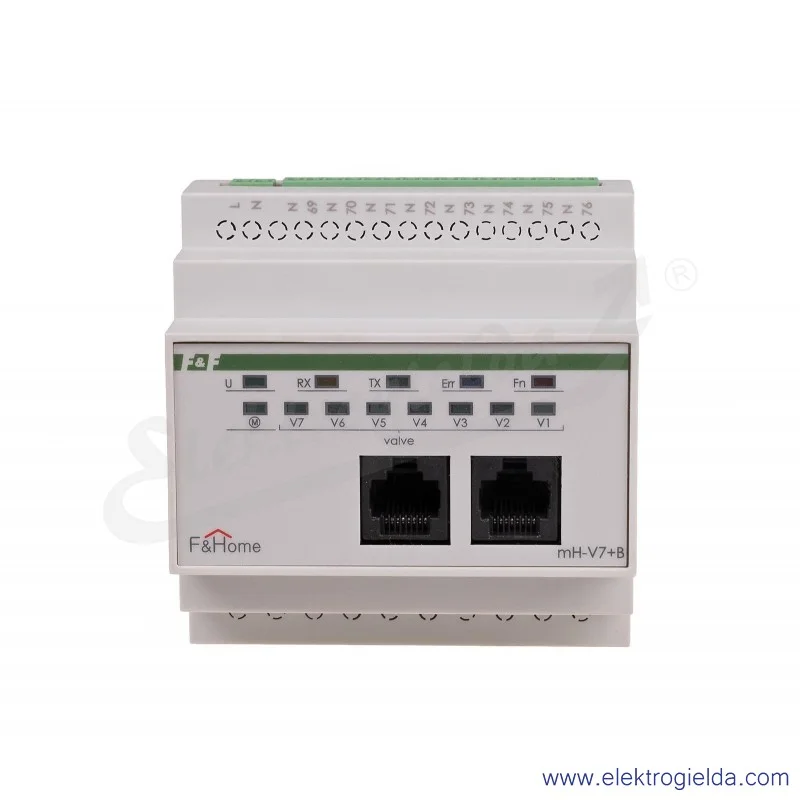

Moduł mH-V7+ jest siedmiokanałowym modułem wykonawczym, sterującym elektrozaworami zasilanymi napięciem 230V. Moduł współpracuje z modułem czujników mH-S8 pracującym w tym samym poziomie. Elementami wykonawczymi są elementy półprzewodnikowe, co daje dużą trwałość urządzenia (brak elementów mechanicznych – przekaźników). Dodatkowo ósmy kanał wykonawczy steruje pompką CO na zasadzie: jeżeli przynajmniej jeden elektrozawór zostaje załączony (otwarty) – załączona również zostaje pompka. Funkcja ta zapobiega pracy pompki przy zamkniętych wszystkich elektrozaworach, co zabezpiecza ją przed uszkodzeniem. Moduł zasilany jest napięciem 230V. Jeżeli w obiekcie wymagane jest sterowanie większą ilością obwodów ogrzewania należy zastosować dodatkowe moduły kolejnych poziomów pamiętając, że należy zastosować również moduły czujników w tym samym poziomie (np. S8-1 i V7+-1 lub S8-2 i V7+-2). Bardzo istotny jest dobór elektrozaworów. Ważne jest aby cewki były zasilane napięciem 230V.
