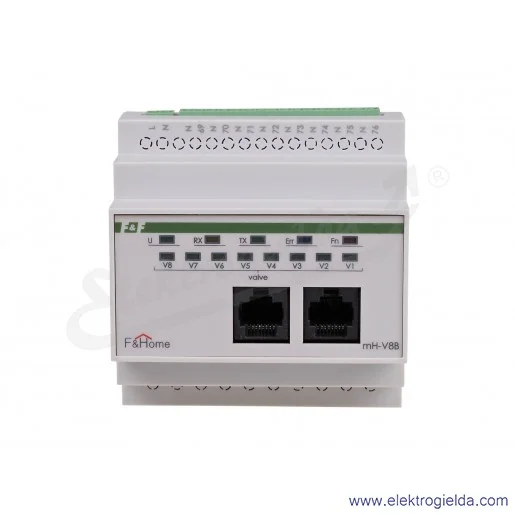

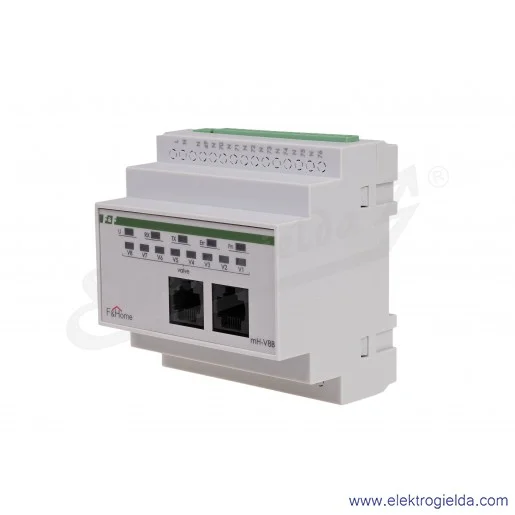

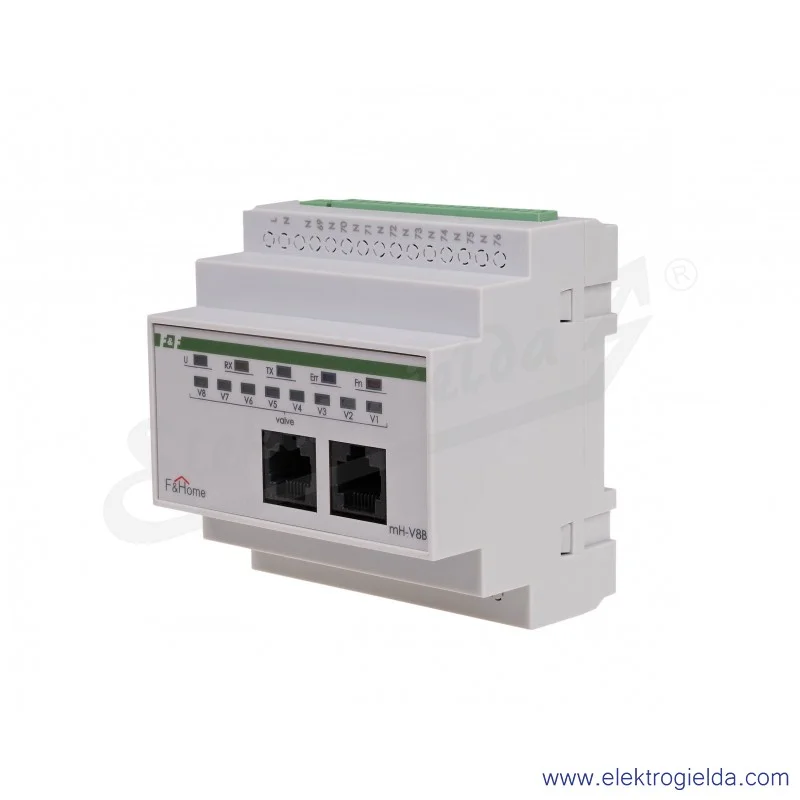

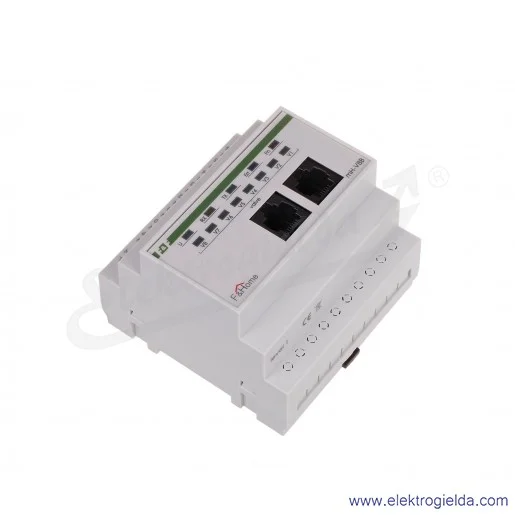

mH-V8-6 Moduł zaworów (8 zaworów) LEVEL 6

Numer katalogowy: mH-V8-6
Producent: F&F
Kod EAN: 5908312594758
Cena dla Ciebie

943,41 zł brutto/szt.
Cena netto: 767,00 zł

(943,41 zł szt.)

Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt dostępny na zamówienie. Zadzwoń 42 652 27 00 lub napisz  sprzedaz@elektrogielda.comnapisz
Stan magazynowy:0 szt.
Czas wysyłki: Produkt dostępny na zamówienie.Zadzwoń 42 652 27 00
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:mH-V8-6
Stan magazynowy: 0 szt.
Czas wysyłki: Na zamówienie
Numer katalogowy: mH-V8-6
Producent: F&F
Kod EAN: 5908312594758
Minimalna ilość jednostek miary do kupienia: 1 szt.
Cena943,41 zł/szt. Cena podstawowa1 451,40 zł/szt.
Producent:
Numer katalogowy producenta: mH-V8-6
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Funkcja ochrony zaworu
1tak
Inne systemy magistralne
1Inne
Liczba wyjść
18
Maksymalny prąd przełączania (obciążenie rezystancyjne)
10.5 A
Maksymalny prąd wyjściowy
14 A
Napięcie łączeniowe
185 … 250 V
Sposób montażu
1Adapter szyny DIN
Sterowanie ręczne
1tak
Stopień ochrony (IP)
1IP20
System magistralny Funkbus (radiowy)
1nie
System magistralny KNX
1nie
System magistralny KNX z transmisją radiową
1nie
System magistralny LON
1nie
System magistralny Powernet
1nie
Szerokość wyrażona liczbą modułów
15
Wartość nastawy regulowana bezstopniowo
1tak
Wartość nastawy regulowana krokowo
1tak
Ze złączem magistrali
1tak
Opis produktu
Moduł mH-V8 jest ośmiokanałowym modułem wykonawczym sterującym pracą elektrozaworów podłączonych do wyjść modułu i przystosowany jest do pracy z modułami czujników temperatury mH-S8. Moduł montowany jest w rozdzielni i zajmuje pole 5 modułów, a napięcie zasilania modułu wynosi 230 VAC. Moduł nadaje się do sterowania elektrozaworami w obwodach ogrzewania (zazwyczaj zainstalowanymi na kolektorze) o napięciu cewki 230 VAC i działa na zasadzie włącz-wyłącz, niezależnie od głównego panelu dotykowego (stanowi autonomiczną parę z modułem mH-S8 znajdującego się na tym samym poziomie). W przypadku potrzeby stosowania podłączenia większej ilości czujników temperatury można zastosować kilka modułów mH-V8, przy czym należy pamiętać że muszą to być moduły kolejnych poziomów (mH-V8 – poziom 1, mH-V8-poziom 2, …). Wejścia / wyjścia Moduł mH-V8 oferowany jest w wykonaniu na różne poziomy, umożliwiając w ten sposób rozbudowę sieci wejść/wyjść podłączonych do systemu F&Home. W pierwszej kolejności należy instalować moduł z poziomu 1, następnie z poziomu 2, itd. Każdy z poziomów charakteryzuje się oddzielną numeracją, dzięki czemu zapewniony jest łatwiejszy montaż instalacji. Zestawienie wyjść dla modułu mH-V8 przedstawione jest w poniższej tabeli. Zasada działania Moduł wykonawczy mH-V8 sterowany jest poprzez sieć CAN z modułu czujnikowego mH-S8 znajdującego się na tym samym poziomie. W zależności od ustalonego programu pracy oraz wskazania temperatury na danym wejściu czujnikowym wyzwolone będzie odpowiednie wyjście modułu mH-V8. Para modułów mH-S8 – mH-V8 działa niezależnie od głównego panelu dotykowego, który służy tylko do ustalenia programu pracy. Uszkodzenie lub brak panelu dotykowego nie przerywa pracy układu regulacji temperatury.
