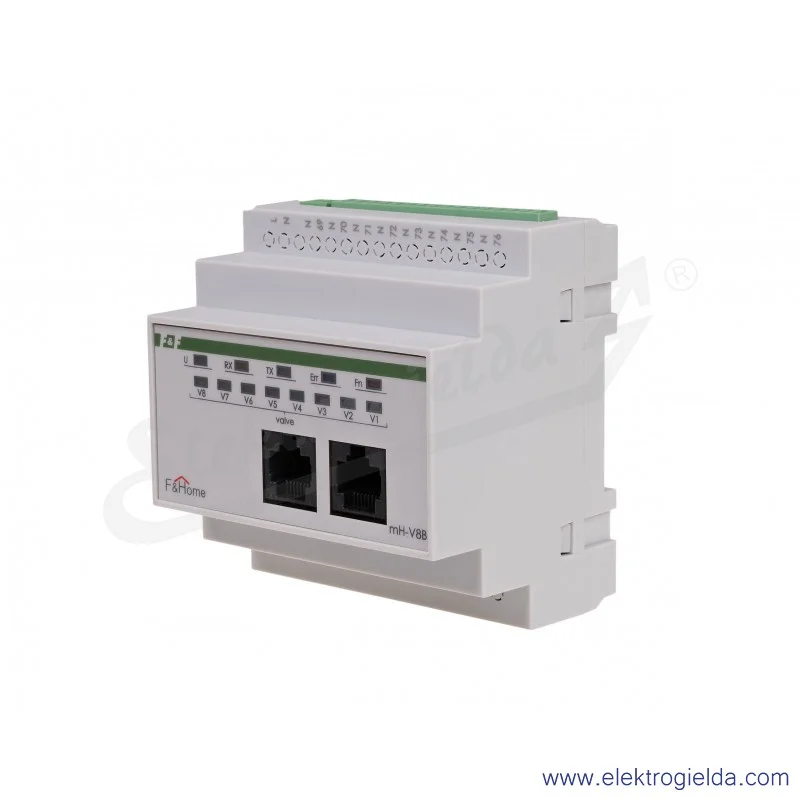

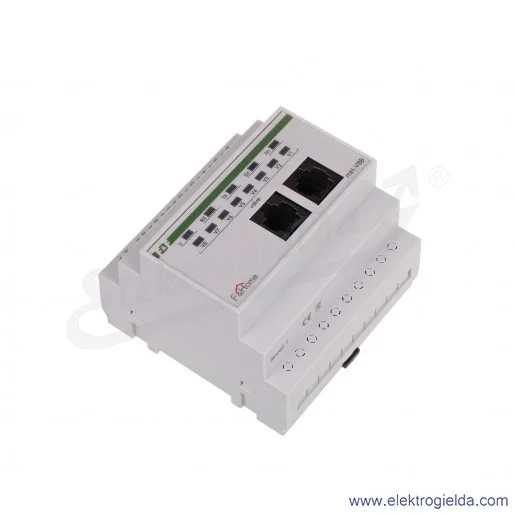

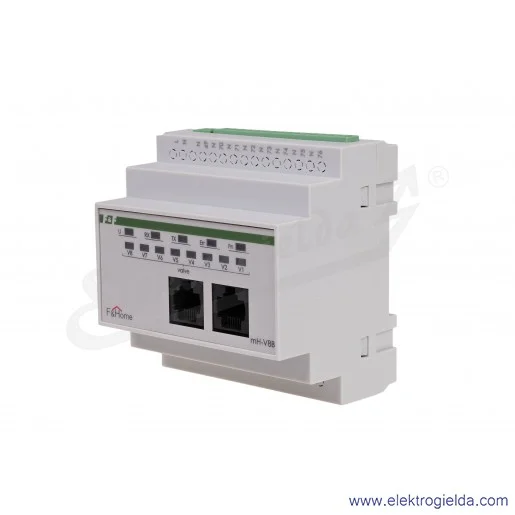

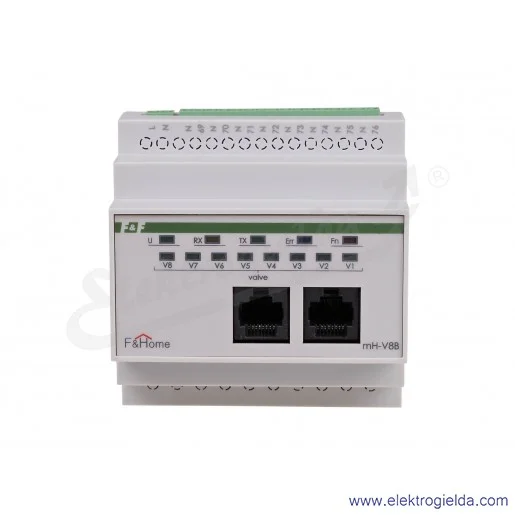

mH-V8-2 Moduł zaworów (8 zaworów) LEVEL 2
Producent:
Numer katalogowy producenta:
mH-V8-2
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Funkcja ochrony zaworu
- TAK
- Inne systemy magistralne
- Inne
- Komunikacja bezprzewodowa dwukierunkowa
- NIE
- Liczba wyjść
- 8
- Maksymalny prąd przełączania (obciążenie rezystancyjne) [A]
- 0.5 A
- Maksymalny prąd wyjściowy [A]
- 4 A
- Moduł magistralowy odłączalny
- NIE
- Napięcie łączeniowe [V]
- 85 do 250
- Sposób montażu
- Adapter szyny DIN
- Sterowanie ręczne
- TAK
- Stopień ochrony (IP)
- IP20
- System magistralny Funkbus (radiowy)
- NIE
- System magistralny KNX
- NIE
- System magistralny KNX Secure
- NIE
- System magistralny KNX Secure-RF (radiowy)
- NIE
- System magistralny KNX z transmisją radiową
- NIE
- System magistralny LON
- NIE
- System magistralny Powernet
- NIE
- Szerokość wyrażona liczbą modułów
- 5
- Wartość nastawy regulowana bezstopniowo
- TAK
- Wartość nastawy regulowana krokowo
- TAK
- Ze złączem magistrali
- TAK
Opis produktu
Moduł mH-V8 jest ośmiokanałowym modułem wykonawczym sterującym pracą elektrozaworów podłączonych do wyjść modułu i przystosowany jest do pracy z modułami czujników temperatury mH-S8. Moduł montowany jest w rozdzielni i zajmuje pole 5 modułów, a napięcie zasilania modułu wynosi 230 VAC. Moduł nadaje się do sterowania elektrozaworami w obwodach ogrzewania (zazwyczaj zainstalowanymi na kolektorze) o napięciu cewki 230 VAC i działa na zasadzie włącz-wyłącz, niezależnie od głównego panelu dotykowego (stanowi autonomiczną parę z modułem mH-S8 znajdującego się na tym samym poziomie). W przypadku potrzeby stosowania podłączenia większej ilości czujników temperatury można zastosować kilka modułów mH-V8, przy czym należy pamiętać że muszą to być moduły kolejnych poziomów (mH-V8 – poziom 1, mH-V8-poziom 2, …). Wejścia / wyjścia Moduł mH-V8 oferowany jest w wykonaniu na różne poziomy, umożliwiając w ten sposób rozbudowę sieci wejść/wyjść podłączonych do systemu F&Home. W pierwszej kolejności należy instalować moduł z poziomu 1, następnie z poziomu 2, itd. Każdy z poziomów charakteryzuje się oddzielną numeracją, dzięki czemu zapewniony jest łatwiejszy montaż instalacji. Zestawienie wyjść dla modułu mH-V8 przedstawione jest w poniższej tabeli. Zasada działania Moduł wykonawczy mH-V8 sterowany jest poprzez sieć CAN z modułu czujnikowego mH-S8 znajdującego się na tym samym poziomie. W zależności od ustalonego programu pracy oraz wskazania temperatury na danym wejściu czujnikowym wyzwolone będzie odpowiednie wyjście modułu mH-V8. Para modułów mH-S8 – mH-V8 działa niezależnie od głównego panelu dotykowego, który służy tylko do ustalenia programu pracy. Uszkodzenie lub brak panelu dotykowego nie przerywa pracy układu regulacji temperatury.
