Producent:
Numer katalogowy producenta:
3RC71411KE10
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość
- 130 mm
- Liczba sygnalizatorów świetlnych
- 0
- Możliwość zewnętrznego kasowania
- tak
- Rodzaj napięcia sterowania
- DC
- Szerokość
- 45 mm
- Wbudowane zabezpieczenie przeciążeniowe silnika
- Tak
- Wysokość
- 103 mm
- Z bezpiecznikiem
- nie
- Z transformatorem
- nie
- Zakres nastawy wyzwalacza przeciążeniowego
- 1.2 … 12 A
- Znamionowe napięcie pracy Ue
- 690 V
- Znamionowe napięcie sterowania Us dla DC
- 24 V
Opis produktu

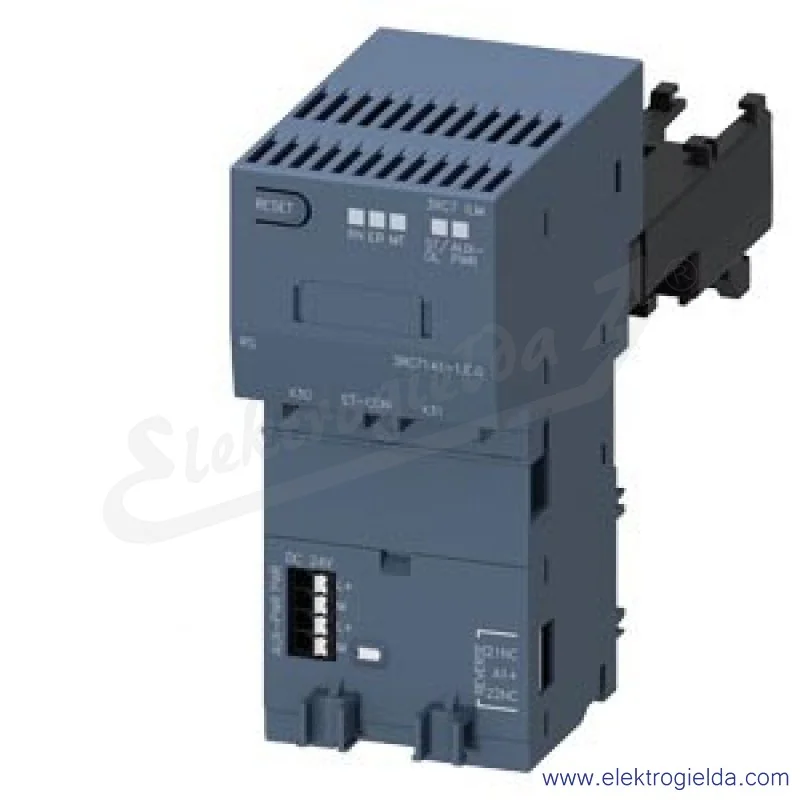

Inteligentne moduły łączeniowe SIRIUS 3RC7
Sterowanie, opomiarowanie i diagnostyka
Czas na zmianę!
Czas na SIRIUS 3RC7!
Sterowanie, kontrola napięcia zasilania, pomiar prądu, pomiar mocy.Z SIRIUS 3RC7, czyli naszym nowym modułem łączeniowym przeznaczonym do realizacji rozruchu bezpośredniego i nawrotnego staje się to standardem.
Inteligentne układy rozruchowe
ILM czyli intelligent link modules Moduł SIRIUS 3RC7 kryjący się pod określeniem inteligentny moduł łączeniowy to łącznik mechaniczny i elektryczny który wraz z wyłącznikiem i stycznikiem pozwala zbudować układ rozruchowy do rozruchu bezpośredniego lub nawrotnego o prądzie znamionowym z zakresu 0,4...32 A. Łącznik ten integruje układ pomiarowy który przyłączany jest do nadrzędnego systemu sterowania.

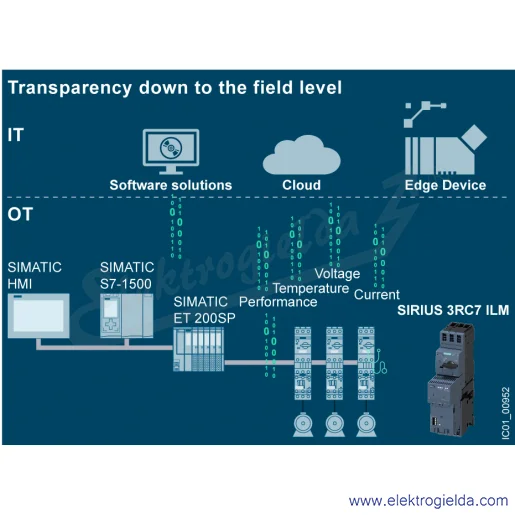

Komunikacja ze sterownikiem Komunikacja odpływu realizowana jest za pomocą standardu ET-connection, tego samego który wykorzystywany jest w przypadku systemy rozproszonych wejść i wyjść SIMATIC ET200AL. Nadrzędnym urządzeniem dla modułów 3RC7 jest sterownik lub wyspa ET200SP, która z uwagi na swoje parametry, podobnie jak moduł 3RC7 przewidziana jest do montażu wewnątrz szafy sterowniczej.
Portfolio aparatury rozruchowej SIRIUS 3RC7 to moduł, który znakomicie wpisuje się w portfolio aparatury łączeniowej SIRIUS. Pozwala na wdrożenie aktualnych wymagań co do kontroli zużycia energii i predykcyjnej detekcji usterek w układach rozruchowych zasilających małe silniki.
Cechy produktów
Bezpieczeństwo maszyn
Dwie wersje
Możliwość rozbudowy
Zaciski sprężynowe
Zobacz, jakie pytania mieli inni użytkownicy
Moduł 3RC7 realizuje funkcję przekaźnika przeciążeniowego. Dzięki czemu, można z niej zrezygnować i zastosować wyłącznik zabezpieczający tylko na wypadek zwarcia (bez członu przeciążeniowego). Upraszcza to aplikację i zwiększa jej dostępność.
Styczniki, podobnie jak moduł 3RC7 zasilane są napięciem 24 V DC. Styczniki zasilone są bezpośrednio z modułu 3RC7 który dodatkowo sterowany jest przebiegiem PWM pozwalającym ograniczyć ilość pobieranej energii.
Konfiguracja odbywa się z poziomu oprogramowania TIA Portal. Zasadniczo nie różni się niczym od dodania kolejnego moduły wejść czy wyjść. Z punktu widzenia sterownika PLC, moduł 3RC7 jest jego integralną częścią.
Moduły 3RC7 mogą zasilać silniki o prądzie nominalnym 32 A. W przypadku większych odbiorników, podobną funkcjonalność można osiągnąć wykorzystując np. układy łagodnego rozruchu.
