Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 [kA]
16 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]
110 kA
Znamionowy prąd różnicowy [mA]
10.03 A
Opis produktu

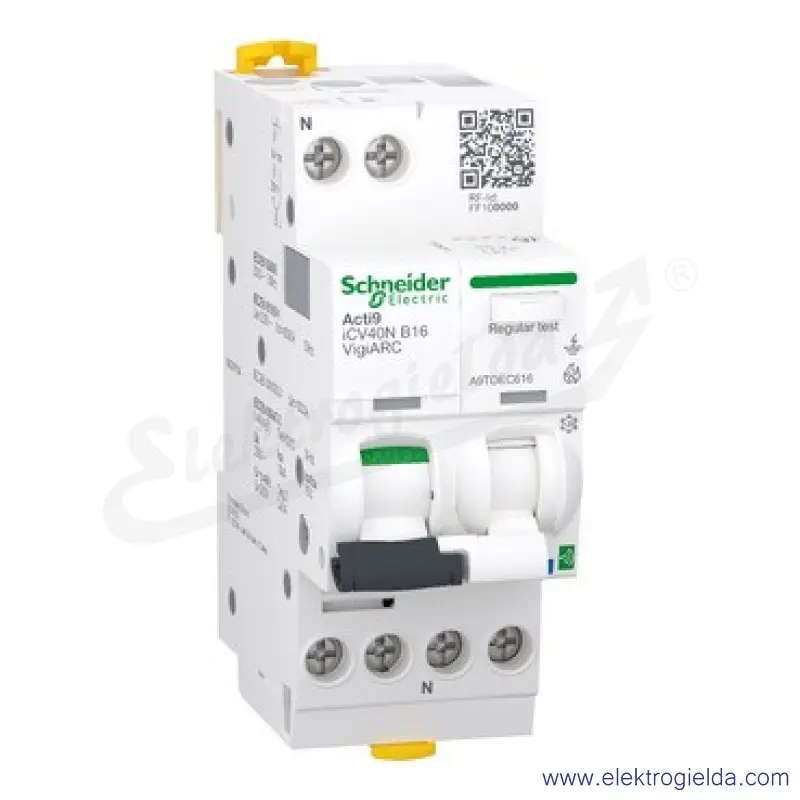

Ten produkt Acti9 Active iCV40N ARC to aktywny system wykrywania zwarć łukowych RCBO. Jest to 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą wyłączania B. Klasa ochrony przed prądem upływowym to typ A-SI o czułości 30 mA. Opóźnienie czasowe zabezpieczenia ziemnozwarciowego jest natychmiastowe. Znamionowa zdolność wyłączania zwarć wzrasta do 6000A przy 230VAC zgodnym z normą EN/IEC 61009-2-1 i 10 kA przy 230VAC zgodnym z EN/IEC60947-2. Ten produkt chroni przed zwarciem, przeciążeniem kabli, porażeniem elektrycznym przez kontakt pośredni i zagrożeniem pożarowym. Produkty Acti9 Active komunikują się z bramą EcoStruxure Panel Server Entry, Universal i Advanced. Jego system alarmowy może zapobiec przeciążeniu, wyciekowi prądu i przepięciu. Może również mierzyć napięcie, prąd i moc. Jego 2 unikatowe wskaźniki Visitrip skracają czas interwencji, pokazując uszkodzony obwód i szybko identyfikując rodzaj domyślnego ustawienia. Ma wytrzymałość elektryczną sięgającą 10000 cykli i wytrzymałość mechaniczną sięgającą 20000 cykli. Napięcie izolacji znamionowej interfejsu użytkownika wynosi 250 VAC. Jego klasa ograniczenia 3 (zgodnie z normą EN/IEC60898-1) poprawia koszty ochrony obwodu za urządzeniem. Produkt można przypiąć do szyny DIN. Jego szerokość wynosi 4 skoki o 9 mm. Stopień zanieczyszczenia wynosi 2. Kolor produktu jest biały (RAL9003). Wymiary to (szer.) 36 mm x (wys.) 91 mm x (gł.) 73 mm. Posiada stopień ochrony IP20 (zgodnie z normą IEC/EN 60529) i w obudowie modułowej staje się IP40. Ten produkt jest zgodny z normami EN/IEC 60898-1, EN/IEC 60947-2, EN/IEC 62606, EN/IEC 61009-1 i EN/IEC 61009-2-1.
