1Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
Liczba styków przełącznych
12
Liczba styków rozwiernych
10
Liczba styków sygnalizacji błędu
11
Liczba styków zwiernych
10
Napięcie znamionowe [V]
1240 V
Szerokość wyrażona liczbą modułów
10.5
Z samotestem prądu różnicowego
1NIE
Znamionowy prąd załączania [A]
10.002 A
Opis produktu

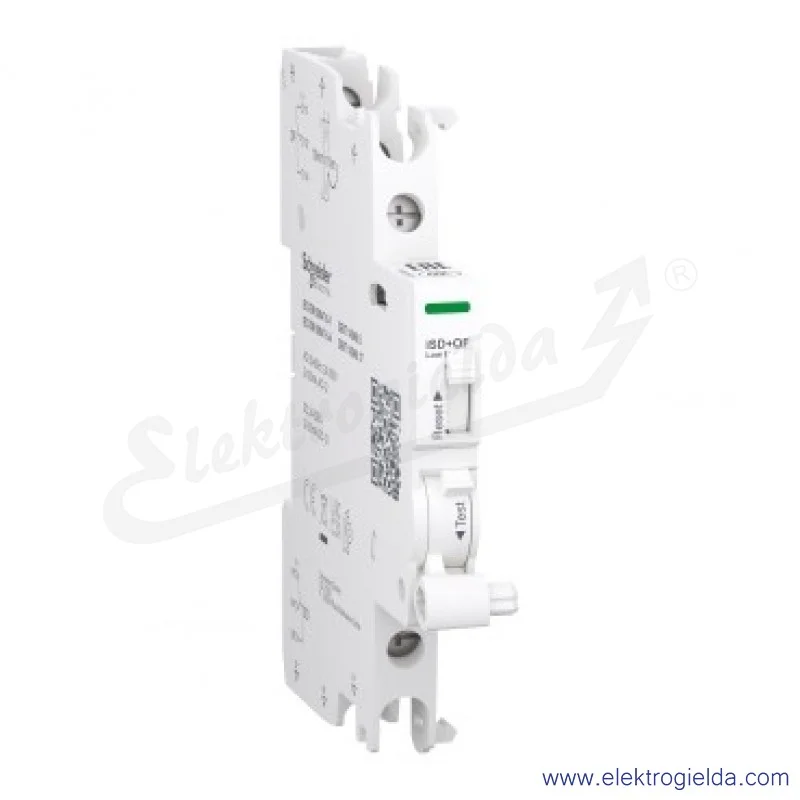

Jest to modułowy styk pomocniczy OF Acti9 ze stykiem iSD. Stan styków (2 NO/NC) może być raportowany by przekazywać informacje sygnalizacyjne powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 240VAC i od 2mA do 100mA przy 24VDC do 220VDC. Posiada 2 pozycyjny wyłącznik ze stykami typu 2 C/O. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych, budynkach, budynkach infrastruktury krytycznej, służbie zdrowia, przemyśle, centrach danych i infrastrukturze. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych, budynkach, budynkach infrastruktury krytycznej, służbie zdrowia, przemyśle, centrach danych i infrastrukturze. Styk iSD/OF jest instalowany tylko dla serii Acti9, takich jak iID, iDPN Vigi, iSW-NA, ARA, iC60 i RCA, które zawierają 2 styki przełączające. W przypadku braku szyny widełkowej, jest również kompatybilny z iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF je używane jako skrócona nazwa urządzenia lub kod zgodności. Wskaźnik mechaniczny znajduje się w produkcie do sygnalizacji lokalnej. Ma złącze zacisku śrubowego na górze i dole. Połączenie pozwala na sztywny drut miedziany. Zakres przekroju wynosi od 1mm² do 4mm². Ma złącze zacisku śrubowego na górze i dole. Połączenie pozwala na podłączenie elastycznego druta miedzianego. Zakres przekroju wynosi od 0,5mm² do 2,5mm². Ma złącze zacisku śrubowego na górze i dole. Połączenie pozwala na podłączenie 2 sztywnych drutów miedzianych. Zakres przekroju wynosi 2,5mm². Ma złącze zacisku śrubowego na górze i dole. Połączenie pozwala na podłączenie 2 elastycznych drutów miedzianych z tulejami. Zakres przekroju wynosi 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 90 mm x (gł.) 73 mm. Kolor: biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to 2. Moment dokręcania połączenia wynosi 1N.m (dół) dla wkrętaka PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP to IP20. Temperatura pracy wynosi od -25°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1 i EN/IEC 60947-5-4. Ten produkt jest certyfikowany z oznaczeniami CE i UKCA.
