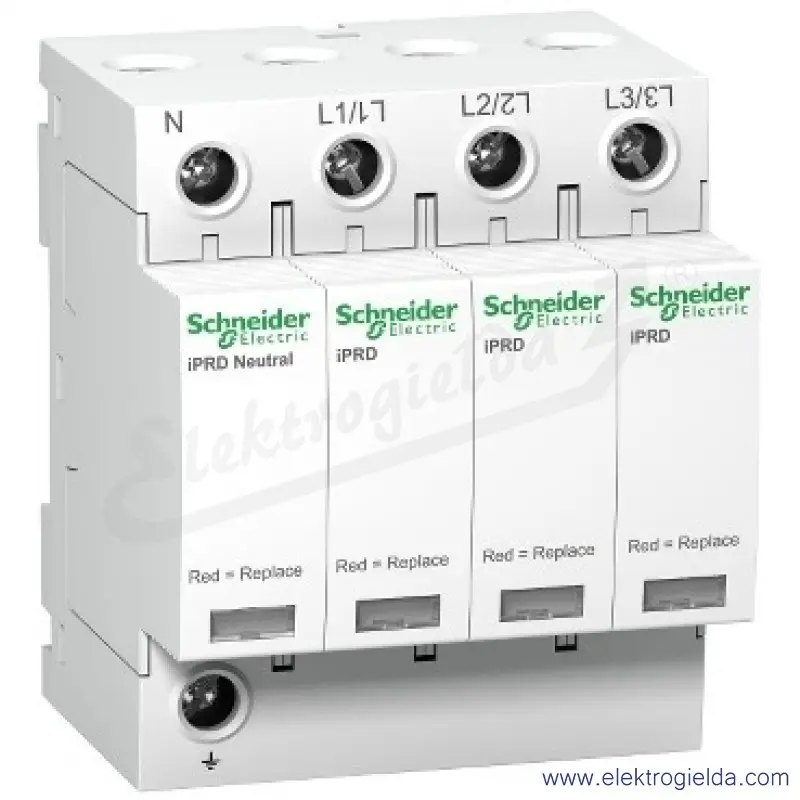

A9L20601 Ogranicznik przepięć iPRD20r-T2-3N
Producent:
Numer katalogowy producenta:
A9L20601
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Bez prądu upływu
- NIE
- Inny układ sieci
- NIE
- Liczba przewodów (bez uziemienia)
- 4
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm²]
- 25 mm²
- Maks. przekrój przewodu elastycznego [mm²]
- 16 mm²
- Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik) [A]
- 40 A
- Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) [A]
- 80 A
- Maksymalny prąd wyładowczy (8/20) [kA]
- 20 kA
- Najwyższe napięcie trwałej pracy AC [V]
- 350 V
- Poziom ochrony L-N [kV]
- 1.2 kV
- Poziom ochrony N-PE [kV]
- 1.4 kV
- Poziom ochrony [kV]
- 1.4 kV
- Typ 2
- TAK
- Układ sieci DC
- NIE
- Układ sieci IT
- NIE
- Układ sieci TN
- NIE
- Układ sieci TN-C
- NIE
- Układ sieci TN-C-S
- NIE
- Układ sieci TN-S
- TAK
- Układ sieci TT
- TAK
- Wytrzymałość zwarciowa (Isccr) [kA]
- 50 kA
- Ze stykiem do zdalnej sygnalizacji
- TAK
- Zintegrowana zabezpieczenie przeciwzwarciowe
- NIE
- Zintegrowane dobezpieczenie
- NIE
- Znamionowe napięcie AC [V]
- 400 V
- Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]
- 5 kA
Opis produktu
Ogranicznik przepięć Acti9 iPRD20r chroni instalacje 3P+N. Umożliwia szybką wymianę uszkodzonych wkładek. To urządzenie typu 2 jest zalecane dla rozdzielnicy średniego ryzyka i panelu wejściowego. Oferuje zdalne raportowanie komunikatu "kaseta musi zostać zmieniona". Można go odwrócić, aby przewody fazowe/neutralne/uziemiające mogły być wprowadzane od góry lub od dołu. Skojarzony wyłącznik automatyczny Isc może pracować z mocą do 50 kA. Jest kompatybilny z systemem uziemienia TT i TN-S. Znamionowy prąd rozładowania Imax wynosi do 40 kA. Znamionowy prąd rozładowania wynosi 15 kA. Maksymalne ciągłe napięcie robocze Uc w trybie różnicowym (między fazą a przewodem neutralnym) jest 350VAC. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym (między przewodem neutralnym a uziemieniem) jest 260VAC. Maksymalny poziom zabezpieczenia napięciowego w górę wynosi 1,4 kV w trybie wspólnym i 1,2 kV w trybie różnicowym. Znamionowe napięcie robocze wynosi 230VAC lub 400VAC. Częstotliwość robocza wynosi 50 Hz lub 60 Hz. Wymiary to (szer.) 72 mm x (wys.) 85 mm x (gł.) 69 mm. Szerokość w nachyleniu 9 mm wynosi 8. Waga wynosi 450 g. Stopień ochrony wynosi IP20 i IP40 w obudowie modułowej. Temperatura robocza wynosi od -25°C do 60°C. Temperatura przechowywania wynosi od -40°C do 85°C. Ten produkt jest zgodny z normami EN 61643-11 i IEC 61643-11.
