Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik) [A]
1400 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) [A]
1125 A
Maksymalny prąd wyładowczy (8/20) [kA]
1100 kA
Najwyższe napięcie trwałej pracy AC [V]
1800 V
Poziom ochrony [kV]
14.5 kV
Sposób montażu
1Szyna montażowa DIN TH-35 mm
Stopień ochrony (IP)
1IP20
Typ 2
1TAK
Układ sieci DC
1NIE
Układ sieci IT
1NIE
Układ sieci TN
1NIE
Układ sieci TN-C
1NIE
Układ sieci TN-C-S
1NIE
Układ sieci TN-S
1NIE
Układ sieci TT
1NIE
Wytrzymałość zwarciowa (Isccr) [kA]
150 kA
Ze stykiem do zdalnej sygnalizacji
1TAK
Zintegrowana zabezpieczenie przeciwzwarciowe
1NIE
Zintegrowane dobezpieczenie
1NIE
Znamionowe napięcie AC [V]
1690 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]
1100 kA
Opis produktu

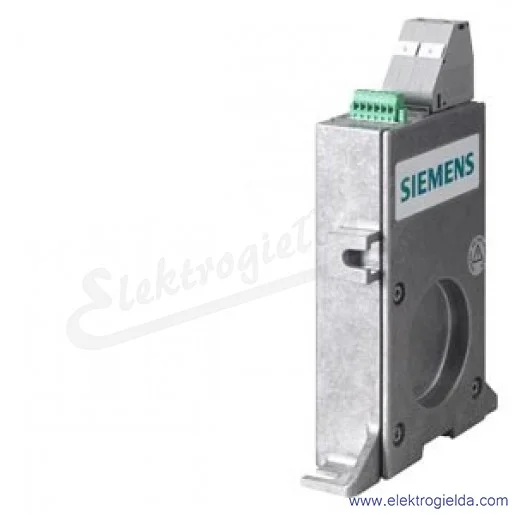

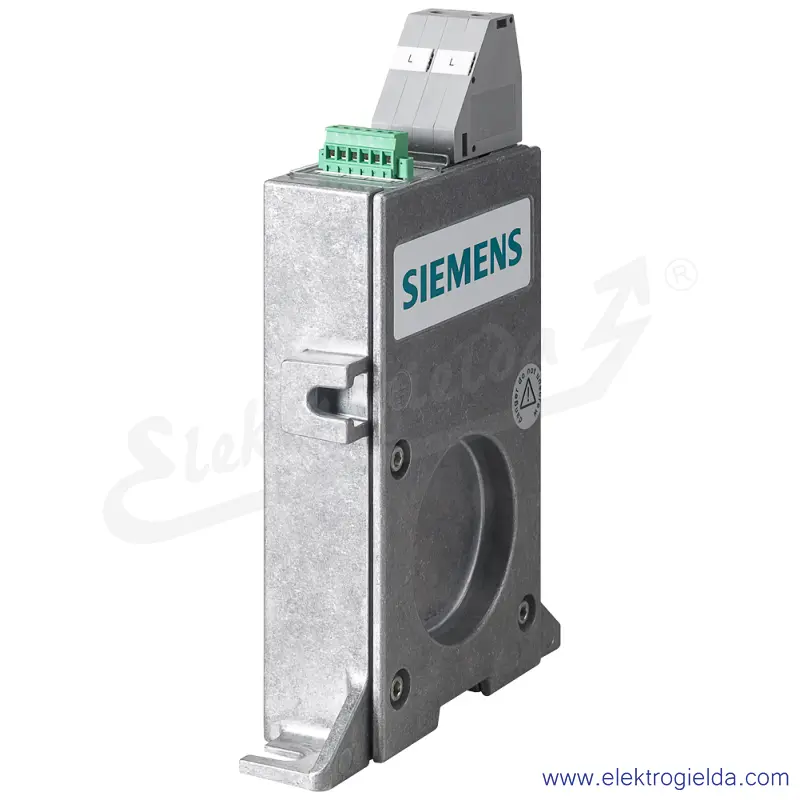

Ogranicznik przepięć Typ 1
Nowoczesna technologia dla Twojego bezpieczeństwa
Skuteczna ochrona przed przepięciami
Gwarancja bezpieczeństwa
Ogranicznik przepięć typu 1 chroni rozdzielnice niskiego napięcia przed przepięciami oraz wysokimi udarami prądowymi powodowanymi przez bezpośrednie lub pośrednie uderzenie pioruna. Sygnalizacja stanu urządzenia relizowana jest przez styk sygnalizacji zadziałania i optyczny wskaźnik.
Ogranicznik przepięć Siemens Sentron cechuje wyjątkowa trwałość i niezawodność.
Ogranicznik przepięć zapewnia ochronę systemów elektrycznych i podłączonych do nich urządzeń. Pozwala to znacząco obniżyć koszty potencjalnych awarii.
Ogranicznik reaguje błyskawicznie na pojawienie się przepięcia. Minimalizuje jego skutki i chroni podłączone urządzenia.
Najczęściej zadawane pytania
Czy mogę zastosować wyłącznik nadprądowy w celu dobezpieczenia ogranicznika?
Nie należy stosować wyłączników nadprądowych w celu dobezpieczenia ogranicznika ze wzgledu na niższą wytrzymałość wyłączników na prądy udarowe. Siemens rekomenduje zastosowanie wkładek topikowych.
Dlaczego należy dobezpieczać ograniczniki przepięć?
Ograniczniki przepięć należy dobezpieczać aby zapobiegać długotrwałemu przepływowi prądu zwarciowego, który po zadziałaniu ogranicznika może być podtrzymywany przez napięcie sieciowe.
Jak prawidłowo dobezpieczyć ogranicznik?
Ograniczniki przepięć należy dobezpieczyć wkładkami topikowymi. Szczegółowe wytyczne można znaleźć w podręczniku użytkownika aparatury Sentron.
Czy mogę zastosować wyłącznik nadprądowy w celu dobezpieczenia ogranicznika?
Dlaczego należy dobezpieczać ograniczniki przepięć?
Jak prawidłowo dobezpieczyć ogranicznik?
Wysoka zdolność przewodzenia prądów udarowych
Ogranicznik przepięć odprowadza prądy udarowe do ziemi. W ten sposób chroni on podłączone urządzenia przed uszkodzeniem.
Szeroki zakres zastosowań
Ogranicznik przepięć jest przeznaczony do ochrony budynków mieszkalnych, biurowych i przemysłowych.
Efektywne działanie w różnych układach sieci
Ograniczniki przepięć serii 5SD7 są w stanie sprostać różnym wymaganiom i specyfikacjom sieci elektrycznych. Są odpowiednie do pracy w układach Sieci TN, TT oraz IT.
