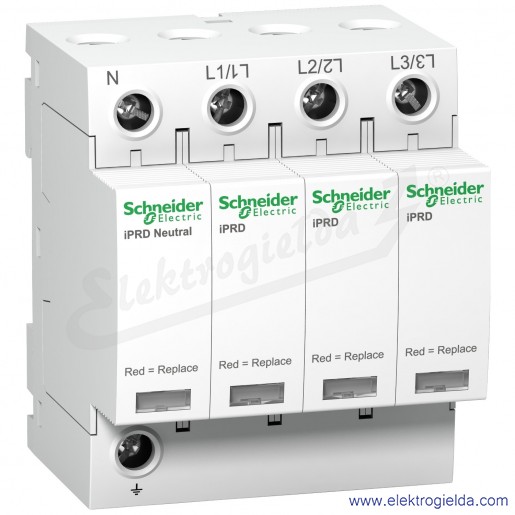

Ogranicznik przepięć iPRD20-T2-3N 3+1-biegunowy Typ2 20 kA Acti9
Producent:
Numer katalogowy producenta:
A9L20600
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Bez prądu upływu
- NIE
- Inny układ sieci
- NIE
- Liczba przewodów (bez uziemienia)
- 3
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm²]
- 35 mm²
- Maks. przekrój przewodu elastycznego [mm²]
- 35 mm²
- Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik) [A]
- 40 A
- Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) [A]
- 80 A
- Maksymalny prąd wyładowczy (8/20) [kA]
- 20 kA
- Najwyższe napięcie trwałej pracy AC [V]
- 350 V
- Poziom ochrony L-N [kV]
- 1.1 kV
- Poziom ochrony N-PE [kV]
- 1.4 kV
- Poziom ochrony [kV]
- 1.1 kV
- Typ 2
- TAK
- Układ sieci DC
- NIE
- Układ sieci IT
- NIE
- Układ sieci TN
- NIE
- Układ sieci TN-C
- NIE
- Układ sieci TN-C-S
- NIE
- Układ sieci TN-S
- TAK
- Układ sieci TT
- TAK
- Wytrzymałość zwarciowa (Isccr) [kA]
- 50 kA
- Ze stykiem do zdalnej sygnalizacji
- NIE
- Zintegrowana zabezpieczenie przeciwzwarciowe
- NIE
- Zintegrowane dobezpieczenie
- NIE
- Znamionowe napięcie AC [V]
- 400 V
- Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]
- 5 kA
Opis produktu
Ogranicznik przepięć Acti9 iPRD20 chroni instalacje 3P+N. Umożliwia szybką wymianę uszkodzonych wkładów. To urządzenie typu 2 jest zalecane dla rozdzielnicy średniego ryzyka i panelu wejściowego. Można go odwrócić, aby przewody fazowe/neutralne/uziemiające mogły być wprowadzane od góry lub od dołu. Skojarzony wyłącznik automatyczny Isc może pracować z mocą do 50 kA. Ten Acti9 iPRD20 jest kompatybilny z uziemieniem TT i TN-S. Znamionowy prąd rozładowania Imax wynosi 20 kA. Znamionowy prąd rozładowania wynosi 5 kA. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym jest 260VAC między przewodem neutralnym i uziemieniem oraz 350VAC między fazą i uziemieniem. Poziom zabezpieczenia napięciowego w trybie różnicowym (między fazą a przewodem neutralnym) wynosi 1,1 kV. Poziom zabezpieczenia napięciowego w trybie wspólnym (między przewodem neutralnym a uziemieniem) wynosi 1,4 kV. Napięcie robocze wynosi 230VAC lub 400VAC +/- 10%. Częstotliwość robocza wynosi 50 Hz lub 60 Hz. Wymiary to (szer.) 72 mm x (wys.) 85 mm x (gł.) 69 mm. Szerokość w nachyleniu 9 mm wynosi 8. Waga wynosi 450 g. Stopień ochrony wynosi IP20 i IP40 w obudowie modułowej. Temperatura robocza wynosi od -25°C do 60°C. Temperatura przechowywania wynosi od -40°C do 85°C. Ten produkt jest zgodny z normami EN 61643-11 i IEC 61643-11.
