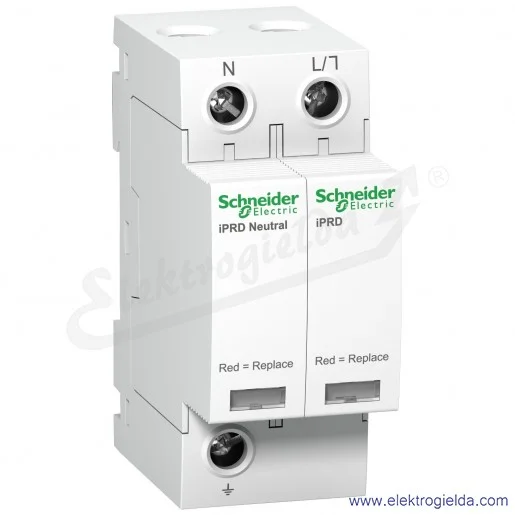

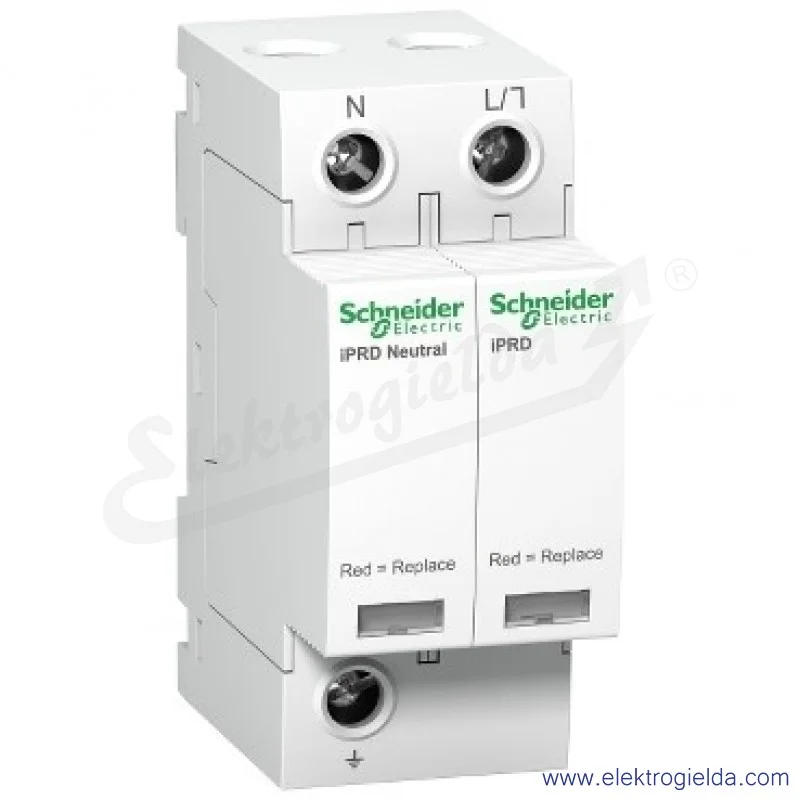

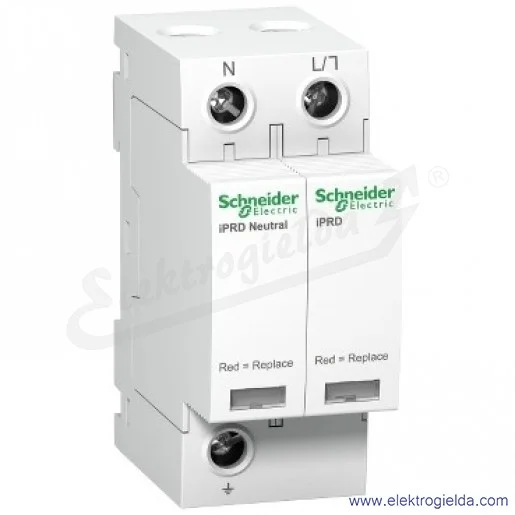

Ogranicznik przepięć iPRD20r-T2-1N 1+1-biegunowy Typ2 20 kA ze stykiem Acti9
Producent:
Numer katalogowy producenta:
A9L20501
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Bez prądu upływu
- NIE
- Inny układ sieci
- NIE
- Liczba przewodów (bez uziemienia)
- 1
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm²]
- 25 mm²
- Maks. przekrój przewodu elastycznego [mm²]
- 16 mm²
- Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik) [A]
- 40 A
- Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) [A]
- 80 A
- Maksymalny prąd wyładowczy (8/20) [kA]
- 20 kA
- Najwyższe napięcie trwałej pracy AC [V]
- 350 V
- Poziom ochrony L-N [kV]
- 1.1 kV
- Poziom ochrony N-PE [kV]
- 1.4 kV
- Poziom ochrony [kV]
- 1.4 kV
- Typ 2
- TAK
- Układ sieci DC
- NIE
- Układ sieci IT
- NIE
- Układ sieci TN
- NIE
- Układ sieci TN-C
- NIE
- Układ sieci TN-C-S
- NIE
- Układ sieci TN-S
- TAK
- Układ sieci TT
- TAK
- Wytrzymałość zwarciowa (Isccr) [kA]
- 50 kA
- Ze stykiem do zdalnej sygnalizacji
- TAK
- Zintegrowana zabezpieczenie przeciwzwarciowe
- NIE
- Zintegrowane dobezpieczenie
- NIE
- Znamionowe napięcie AC [V]
- 400 V
- Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]
- 5 kA
Opis produktu
Ogranicznik przepięć Acti9 iPRD20r chroni instalacje 1P+N. Umożliwia szybką wymianę uszkodzonych kaset. To urządzenie typu 2 jest zalecane dla średniego poziomu ryzyka oraz głównego panelu rozdzielczego. Oferuje zdalne raportowanie komunikatu „Kaseta musi zostać wymieniona”. Można go odwrócić, aby przewody fazowe/neutralne/uziemiające mogły być wprowadzane od góry lub od dołu. Współpracujący z nim wyłącznik nadprądowy ma zdolność wyłączania do 50 kA. Jest on kompatybilny z systemami uziemienia TT i TN-S. Maksymalne trwałe napięcie pracy [Uc] w trybie wspólnym wynosi 260 V AC między przewodem neutralnym a uziemieniem oraz 350 V AC między fazą a uziemieniem. Poziom zabezpieczenia napięciowego w trybie różnicowym (między fazą a przewodem neutralnym) wynosi 1,1 kV. Poziom zabezpieczenia napięciowego w trybie wspólnym (między przewodem neutralnym a uziemieniem) wynosi 1,4 kV. Znamionowe napięcie robocze [Ue] wynosi 230 V AC +/-10%. Kolor produktu to biały (RAL 9003), a wymiary to (szer.) 36 mm × (wys.) 85 mm × (gł.) 69 mm. Produkt waży 215 g. Stopień ochrony wynosi IP20 oraz IP40 w obudowie modułowej. Temperatura pracy wynosi od -25°C do 60°C. Temperatura przechowywania wynosi od -40°C do 85°C. Ten produkt jest zgodny z normami EN 61643-11 i IEC 61643-11.
