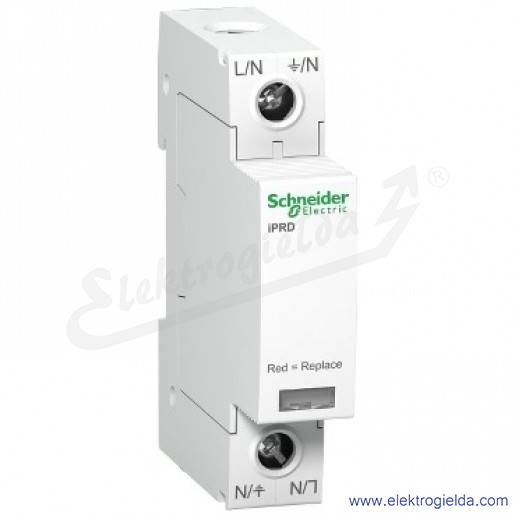

Ogranicznik przepięć Acti9 iPRD8-T23-1 1-biegunowy Typ2+Typ3 8 kA
Producent:
Numer katalogowy producenta:
A9L08100
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Bez prądu upływu
- NIE
- Inny układ sieci
- NIE
- Liczba przewodów (bez uziemienia)
- 1
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm²]
- 35 mm²
- Maks. przekrój przewodu elastycznego [mm²]
- 35 mm²
- Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik) [A]
- 25 A
- Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik) [A]
- 80 A
- Maksymalny prąd wyładowczy (8/20) [kA]
- 8 kA
- Najwyższe napięcie trwałej pracy AC [V]
- 350 V
- Poziom ochrony [kV]
- 1 kV
- Typ 2
- TAK
- Układ sieci DC
- NIE
- Układ sieci IT
- NIE
- Układ sieci TN
- NIE
- Układ sieci TN-C
- TAK
- Układ sieci TN-C-S
- NIE
- Układ sieci TN-S
- NIE
- Układ sieci TT
- TAK
- Wytrzymałość zwarciowa (Isccr) [kA]
- 50 kA
- Ze stykiem do zdalnej sygnalizacji
- NIE
- Zintegrowana zabezpieczenie przeciwzwarciowe
- NIE
- Zintegrowane dobezpieczenie
- NIE
- Znamionowe napięcie AC [V]
- 230 V
- Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]
- 2.5 kA
Opis produktu
Ten ogranicznik przepięć Acti9 iPRD8 zapewnia ochronę instalacjom 1P. Umożliwia szybką wymianę uszkodzonych wkładek. Maksymalny prąd wyładowczy Imax wynosi 8kA. Nominalny prąd wyładowczy In wynosi 2,5kA. Ogranicznik iPRD8r zapewnia ochronę wtórną chronionych obwodów i jest umieszczany w kaskadzie z wchodzącymi ogranicznikami przepięć. Ten ogranicznik jest wymagany, gdy chronione obwody znajdują się w odległości większej niż 10 m od wejściowego ogranicznika przepięć. Maksymalne trwałe napięcie pracy Uc w trybie wspólnym (między fazą a ziemią) wynosi 350VAC. Napięciowy poziom ochrony Up w trybie wspólnym (między fazą a ziemią) wynosi 1kV. Znamionowe napięcie łączeniowe Ue wynosi 230VAC +/- 10%. Kolor produktu to biały (RAL9003). Wymiary to ( szer.) 18mm x ( wys.) 85mm x ( gł.) 69mm. Waga to 110g. Stopień ochrony to IP20 oraz IP40 w obudowie modułowej. Temperatura otoczenia dla pracy wynosi od -25°C do 60°C. Temperatura otoczenia dla przechowywania wynosi od -40°C do 85°C. Produkt jest zgodny z normami EN 61643-11 i IEC 61643-11.
