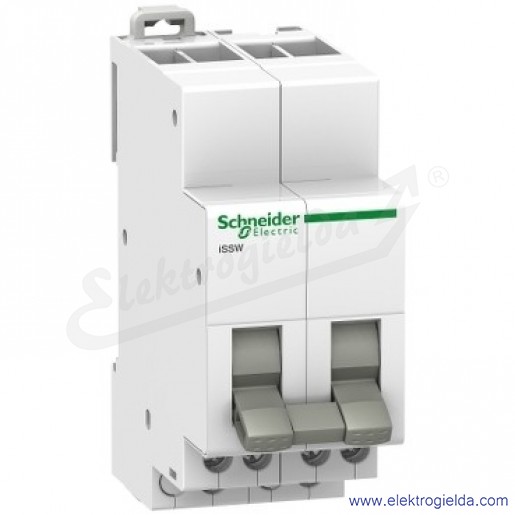

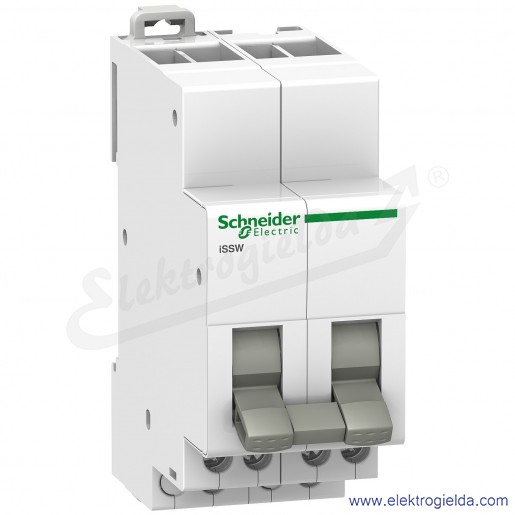

iSSW-20-2-3 (1-0-2) 2CO 20A 250V PRZEŁĄCZNIK
Producent:
Numer katalogowy producenta:
A9E18074
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość wbudowania [mm]
- 75 mm
- Kolor klosza
- Biały
- Liczba biegunów
- 2
- Liczba styków przełącznych
- 2
- Liczba styków rozwiernych
- 0
- Liczba styków zwiernych
- 0
- Minimalne napięcie znamionowe [V]
- 250 V
- Napięcie znamionowe [V]
- 250 V
- Prąd znamionowy [A]
- 20 A
- Szerokość wyrażona liczbą modułów
- 2
- Wymuszona separacja zgodnie z DIN VDE 0113
- TAK
- Z lampką sygnalizacyjną
- NIE
Opis produktu
Acti9 iSSW to przełącznik liniowy używany do ręcznego sterowania obwodami elektrycznymi. Jest to 3-pozycyjny przełącznik z 2 stykami przełącznymi (2 C/O). Ściankę separującą fazy można podzielić, aby umożliwić przejście wszystkich typów szyn zbiorczych. Przełącznik jest dostarczany z przesuniętymi zaciskami w celu uproszczenia podłączenia. Znamionowe napięcie robocze Ue wynosi 250V AC. Znamionowy prąd roboczy Ie wynosi 20A. Częstotliwość pracy wynosi 50Hz. Złącze umożliwia podłączenie sztywnych kabli miedzianych o przekroju od minimum 0,5 mm² do maksimum 2x2,5 mm². Połączenie umożliwia stosow anie kabli elastycznych lub z tulejką miedzianą o przekroju od minimum 0,5 mm² do maksimum 2x2,5 mm². Liczba cykli otwarcia i zamknięcia (O-C) wynosi 30000. Wytrzymałość wynosi 30000 operacji z kategorią prądu AC22 dla cos phi=0,8. Szerokość w polach 9 mm wynosi 4. Wymiary to (szer.) 36 mm x (wys.) 82 mm x (gł.) 75 mm. Stopień zanieczyszczenia wynosi 3. Stopień tropikalizacji wynosi 2 (wilgotność względna 95% przy 55°C). Temperatura pracy wynosi od -20°C do +50°C. Temperatura przechowywania wynosi od -40°C do +70°C. Urządzenie jest zgodne z normami IEC 60669-1 i IEC 60947-5-1.
