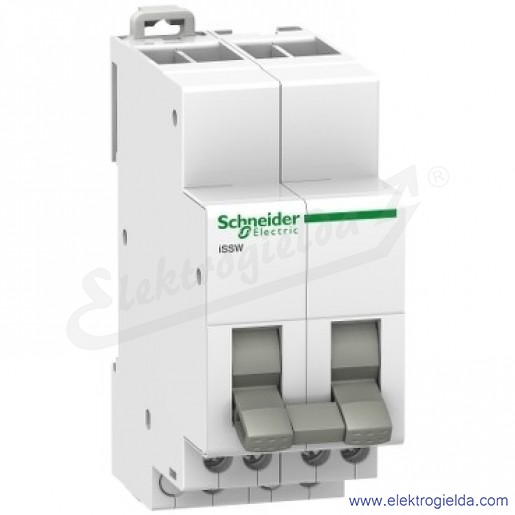

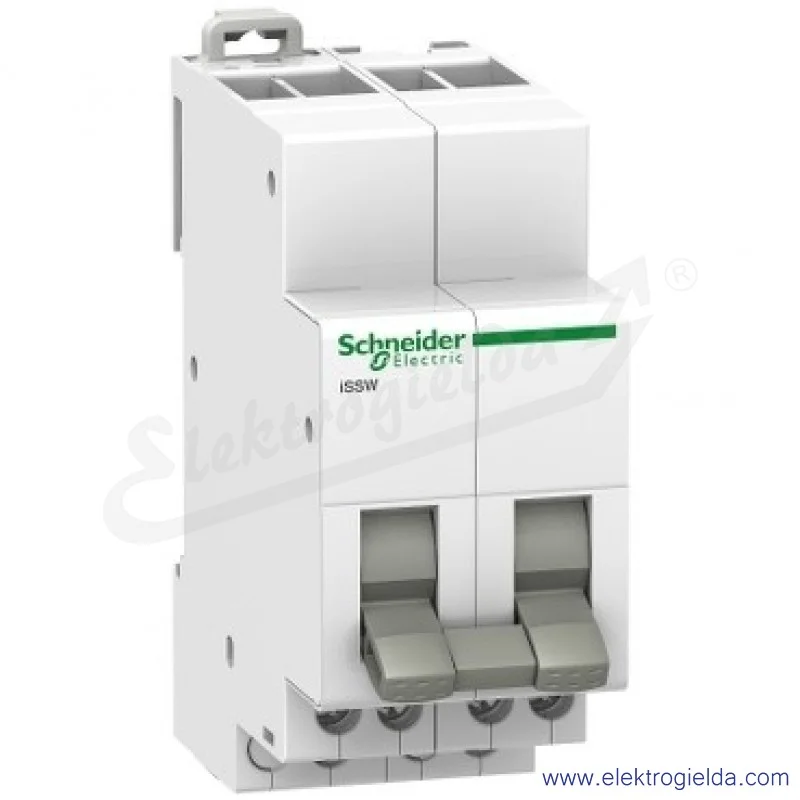

iSSW-20-2 (1-2) 2CO 250V 20A PRZEŁĄCZNIK
Producent:
Numer katalogowy producenta:
A9E18071
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość wbudowania [mm]
- 75 mm
- Kolor klosza
- Biały
- Liczba biegunów
- 1
- Liczba styków przełącznych
- 2
- Liczba styków rozwiernych
- 0
- Liczba styków zwiernych
- 0
- Minimalne napięcie znamionowe [V]
- 250 V
- Napięcie znamionowe [V]
- 250 V
- Prąd znamionowy [A]
- 20 A
- Szerokość wyrażona liczbą modułów
- 2
- Wymuszona separacja zgodnie z DIN VDE 0113
- TAK
- Z lampką sygnalizacyjną
- NIE
Opis produktu
Acti9 iSSW to przełącznik liniowy używany do ręcznego sterowania obwodami elektrycznymi. Jest to przełącznik 2-pozycyjny z 2 stykami przełącznymi (2 C/O). Ściankę separującą fazy można podzielić, aby umożliwić przejście wszystkich typów szyn zbiorczych. Jest wyposażony w przesunięte zaciski w celu uproszczenia połączenia. Moment dokręcania połączenia wynosi 1N.m dla typu wkrętaka PZ1. Znamionowe napięcie łączeniowe Ue wynosi 250 VAC. Znamionowy prąd pracy Ie wynosi 20A. Częstotliwość robocza wynosi 50Hz. Złącze umożliwia podłączenie sztywnych kabli miedzianych o przekroju od 0,5 mm² do 2x2,5 mm². Połączenie umożliwia stosowanie kabli elastycznych lub z tulejką miedzianą o przekroju od minimum 0,5 mm² do maksimum 2x2,5 mm². Liczba cykli otwarcia i zamknięcia (O-C) wynosi 30000. Wytrzymałość wynosi 30000 operacji przy kategorii prądowej AC22 przy cos phi=0,8. Szerokość w odstępach 9 mm wynosi 4. Wymiary to (szer.) 36 mm x (wys.) 82 mm x (gł.) 75 mm. Stopień zanieczyszczenia wynosi 3. Tropikalizacja wynosi 2 (wilgotność względna 95% przy 55°C). Temperatura pracy wynosi od -20°C do +50°C. Temperatura przechowywania wynosi od -40°C do +70°C. Urządzenie jest zgodne z normami IEC 60669-1 i IEC 60947-5-1.
