Maksymalne ciśnienie różnicowe w pozycji otwartej [bar]
116 bar
Materiał obudowy
1Mosiądz
Nieszczelność w odniesieniu do wartości Kvs [%]
10.005 %
Obsługa ręczna
1TAK
Połączenie 1 ze złączką
1NIE
Połączenie 2 ze złączką
1NIE
Regulowany obszar roboczy
1NIE
Regulowany system sygnalizacyjny pozycji
1NIE
Rodzaj beznapięciowego sprzężenia zwrotnego
1Brak
Rodzaj charakterystyki przepływu
1Liniowy
Rodzaj połączeń
1Inne
Styki pomocnicze
1NIE
Sygnał sterujący
1Trzypunktowy
System sygnalizacyjny pozycji
1Brak
Szerokość [mm]
193 mm
Temperatura otoczenia [°C]
15 do 95
Wartość Kvs
16
Wykonanie przeciwwybuchowe
1NIE
Wysokość [mm]
199 mm
Zabezpieczenie powierzchni
1Stan surowy
Ze stykami przyłączeniowymi
1NIE
Średnia temperatura (praca ciągła) [°C]
195 °C
Średnica nominalna
13/4 cala (20)
Średnica zewnętrzna, wszystkie przyłącza [mm]
120 mm
Opis produktu

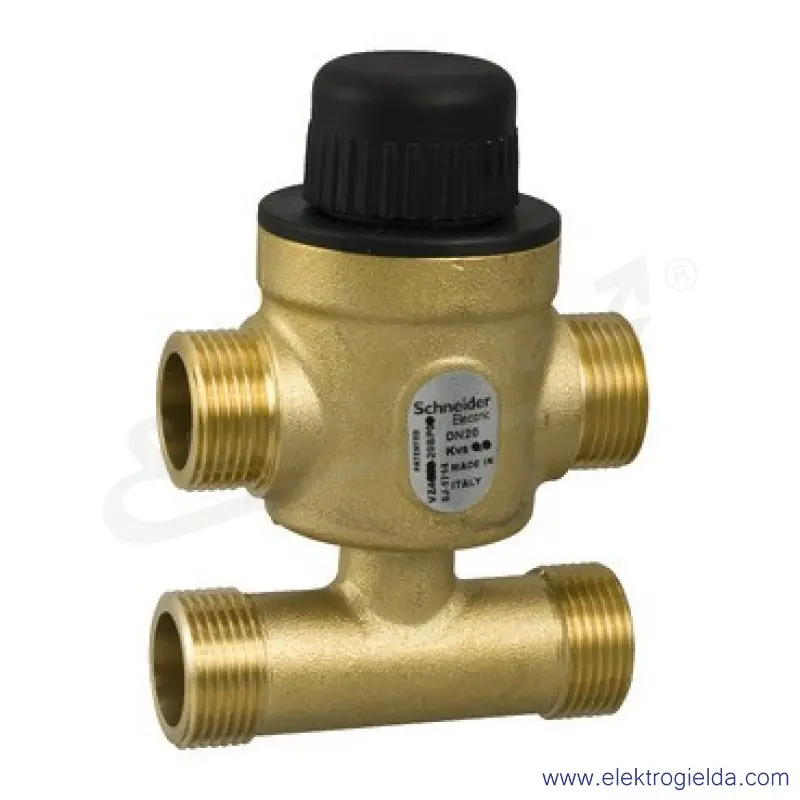

VZ408E to mały liniowy zawór trójdrogowy ze strefą obejścia służący do sterowania wodą gorącą lub lodową w zaciskach. Jest on przeznaczony do użytku z rodziną siłowników termicznych MZ140. Zawory są wyposażone w podwójny pierścień uszczelniający typu O na wtyczce, co zapewnia szczelność obydwu portów zaworów i zapobiega utracie energii przez zawór. Zawór to męskie zawory gwintowane BSP z płaskimi uszczelkami czołowymi, a do wyboru jest szereg zestawów przyłączeniowych pasujących do rur. Wymiary DN 20, złącze G3/4A, 6 kVs. Klasa ciśnienia PN16, skok 5,5 mm, normalnie zamknięty (A-Ab). Gwint zewnętrzny do ISO 228/1 (uszczelka płaska).
