Maksymalne ciśnienie różnicowe w pozycji otwartej [bar]
116 bar
Materiał obudowy
1Mosiądz
Nieszczelność w odniesieniu do wartości Kvs [%]
10.005 %
Obsługa ręczna
1TAK
Połączenie 1 ze złączką
1NIE
Połączenie 2 ze złączką
1NIE
Regulowany obszar roboczy
1NIE
Regulowany system sygnalizacyjny pozycji
1NIE
Rodzaj beznapięciowego sprzężenia zwrotnego
1Brak
Rodzaj charakterystyki przepływu
1Liniowy
Rodzaj połączeń
1Inne
Styki pomocnicze
1NIE
Sygnał sterujący
1Dwupunktowy
System sygnalizacyjny pozycji
1Brak
Temperatura otoczenia [°C]
15 do 95
Wartość Kvs
16
Wykonanie przeciwwybuchowe
1NIE
Zabezpieczenie powierzchni
1Stan surowy
Ze stykami przyłączeniowymi
1NIE
Średnia temperatura (praca ciągła) [°C]
195 °C
Średnica nominalna
13/4 cala (20)
Średnica zewnętrzna, wszystkie przyłącza [mm]
120 mm
Opis produktu

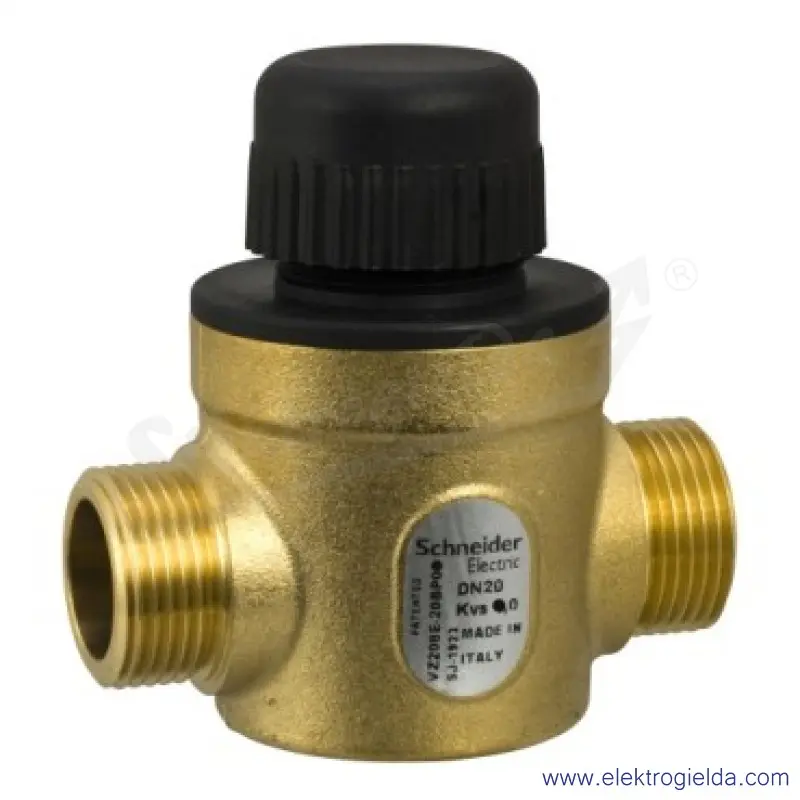

VZ208 to zawór o krótkim skoku i małej strefie liniowej przeznaczony do sterowania wodą gorącą i lodową. Zawór jest używany z siłownikami termoelektrycznymi typu MZ140. Zawory są wyposażone w podwójny pierścień uszczelniający typu O na wtyczce, co zapewnia szczelność obydwu portów zaworów i zapobiega utracie energii przez zawór. Jest to męski zawór gwintowany BSP z płaskimi uszczelkami czołowymi, dostępna jest gama zestawów połączeń do dopasowania na rurze. DN20, Kvs: 6. m³/h. Zawór dwukierunkowy, normalnie zamknięty bez zamontowanego siłownika. Klasa ciśnienia PN16, skok 2,5 mm. Zaleca się zamontowanie sitka przed zaworem, aby zwiększyć niezawodność i przestrzegać wytycznych dotyczących uzdatniania wody, jak opisano w VDI 2035. W rurze powrotnej należy zamontować zawory, aby ograniczyć ekspozycję na skrajne temperatury mediów.
