Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
1NIE
Wysokość [mm]
1660 mm
Wysokość wbudowania [mm]
1630 mm
Z płytą montażową
1TAK
Z rozłącznikiem ślizgowym N
1NIE
Z zamkiem
1TAK
Opis produktu

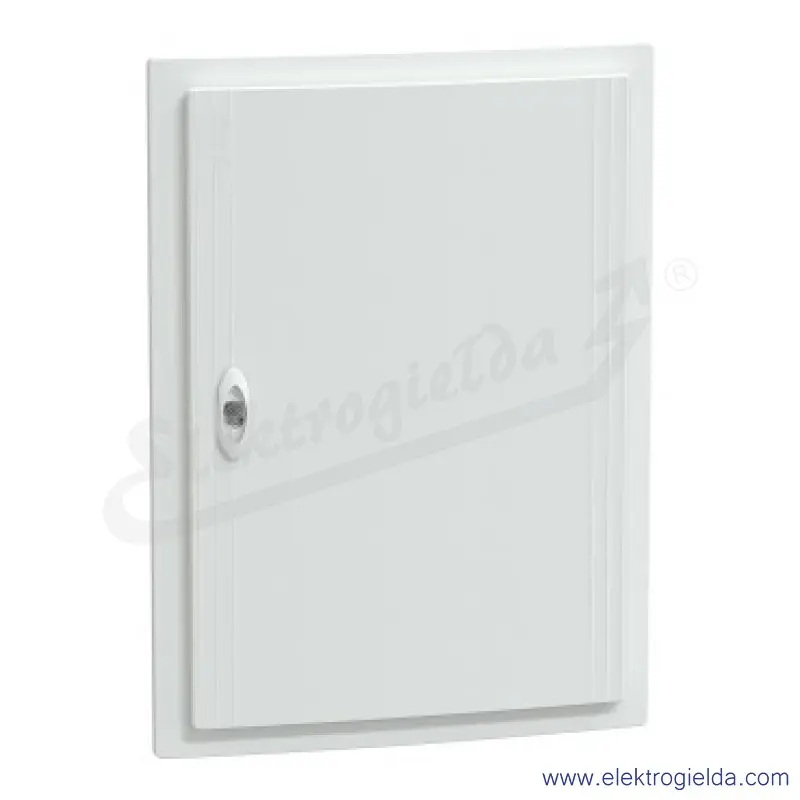

Wszechstronna obudowa PrismaSeT XS montowana podtynkowo. Ta obudowa z tworzywa sztucznego składa się z 1 rzędu po 18 modułów 18 mm i perforowanej płyty montażowej. Jest przystosowana do wszystkich typów rozdzielnic modułowych lub niemodułowych. Obudowa dedykowana jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP to drzwi zamknięte IP40. Jest wyposażona w zwykłe drzwi. Kolor obudowy, płyty czołowej i drzwi jest biały (RAL 9003). Gotowa do użycia, jest przeznaczona do użytku w sektorach mieszkalnych i usługowych. Opracowana dla elektryków, zapewniając ergonomię i elastyczność instalacji. Kable mogą być wprowadzane przez górną lub dolną część obudowy za pomocą zdejmowanych płyt wprowadzeniowych. Umożliwia wprowadzenie kabli lub rury. Wyposażona jest w 1 płytę tylną, 1 uniwersalną płytę montażową i 1 szynę DIN. Płyta jest zgodna z serią LexCom Home, oferując łatwy i szybki montaż 2 innych szyn DIN lub innych komponentów, takich jak skrzynka ADSL. Nie zawiera bloku zacisków. Wyposażowna w 1 etykietę identyfikacyjną, 1 ochraniacz etykiet, 1 płytkę zaślepiającą i osprzęt do mocowania okablowania. Klasa izolacji elektrycznej to Klasa II. Napięcie izolacji znamionowej Ui wynosi 400V. Kategoria przepięciowa to II. Prąd znamionowy ln wynosi do 125A. Straty mocy wynoszą 87W. Zgodna z normami IEC 60670-1 i 24, IEC 61439-1 i 3. Całkowite wymiary to (szer.) 486mm x (wys.) 660mm x (gł.) 129mm. Waga wynosi 5,680 kg. Obudowa i osłona przednia wykonane są z technoplastiku. Tylna część i drzwi wykonane są z technoplastiku. Odporność tworzywa sztucznego na płomienie i nienormalne ciepło wynosi 750°C dla obudowy, 850°C dla płyty tylnej i 650°C dla drzwi. Stopień ochrony IK to IK09 z zamkniętymi drzwiami. Temperatura pracy wynosi od -25°C do 60°C.
