Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
1NIE
Wysokość [mm]
11406 mm
Z płytą montażową
1NIE
Z rozłącznikiem ślizgowym N
1NIE
Z zamkiem
1NIE
Opis produktu

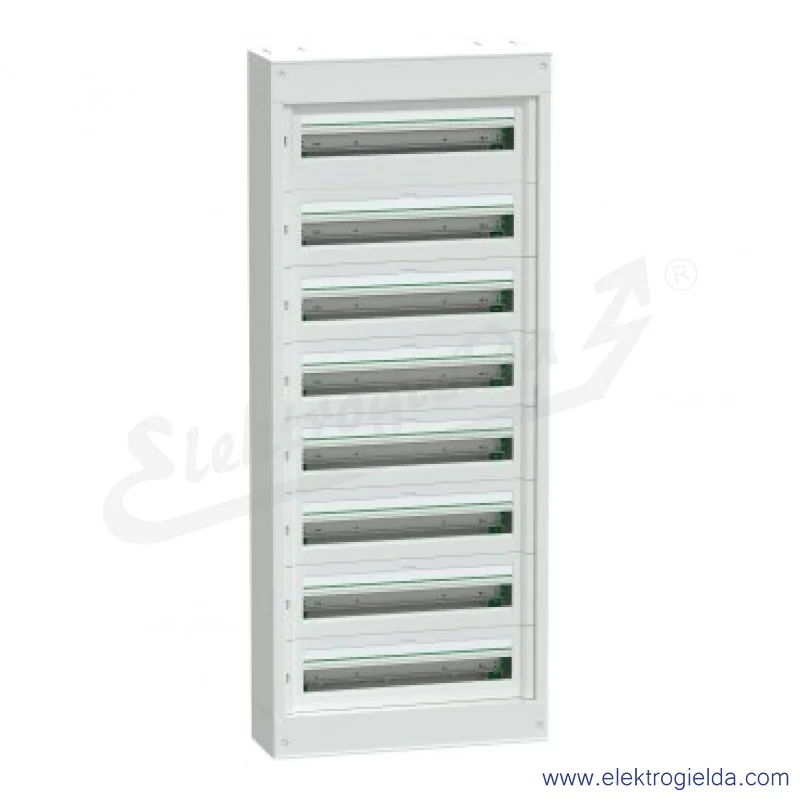

Obudowa PrismaSeT S jest obudową montowaną natynkowo. Ta metalowo-plastikowa obudowa składa się z 8 rzędów po 24 moduły o średnicy 18 mm. Jest kompatybilna ze wszystkimi typami aparatury modułowej. Obudowa posiada większą przestrzeń w pierwszym rzędzie, aby pomieścić wyłącznik NSXm 160, wyposażony w razie potrzeby w moduł ochrony przed prądem upływowym. Obudowa przeznaczona jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP to IP41 z drzwiami i IP30 bez drzwi. Nad pokrywą można zamontować opcjonalne drzwi. Kolor obudowy i frontu jest biały (RAL 9003). Ta gotowa do użycia obudowa przeznaczona jest do zastosowań w budynkach mieszkalnych i usługowych. Przeznaczona jest dla elektryków, zapewniając ergonomię i elastyczność montażu. Kable można wprowadzić od góry lub od dołu obudowy za pomocą zdejmowanych płyt przepustów kablowych. Umożliwia wejście kablem, rurką lub kanałem. Obudowa jest już zmontowana. Wyposażona jest w 8 szyn DIN. Szyny można zdejmować, co ułatwia okablowanie i czynności konserwacyjne. W zestawie znajduje się 1 blok zaciskowy uziemienia, który zapewnia 96 odpływów (12x25mm² + 84x4mm²). Można w nim również zamontować pionowy blok rozdzielczy Acti9 VDIS. Wyposażone w: 8 osłon etykiet, 6 zacisków kablowych, 8 płytek modułowych i 8 pasków zaślepek. Klasa izolacji: klasa II. Znamionowe napięcie izolacji Ui wynosi 400 V. Kategoria przepięciowa: II. Prąd znamionowy In wynosi do 160A. Zgodnie z normami IEC 61439-1, 2 i 3. Całkowite wymiary to (szer.) 570 mm x (wys.) 1406 mm x (gł.) 191 mm. Waga: 25,760 kg. Obudowa wykonana jest z metalu, a płyta czołowa z technoplastu. Odporność tworzywa sztucznego na płomienie i nienormalne ciepło wynosi 750°C dla płyty czołowej. Stopień ochrony IK to IK08 bez drzwi i IK09 z drzwiami. Temperatura robocza wynosi od -25°C do 60°C.
