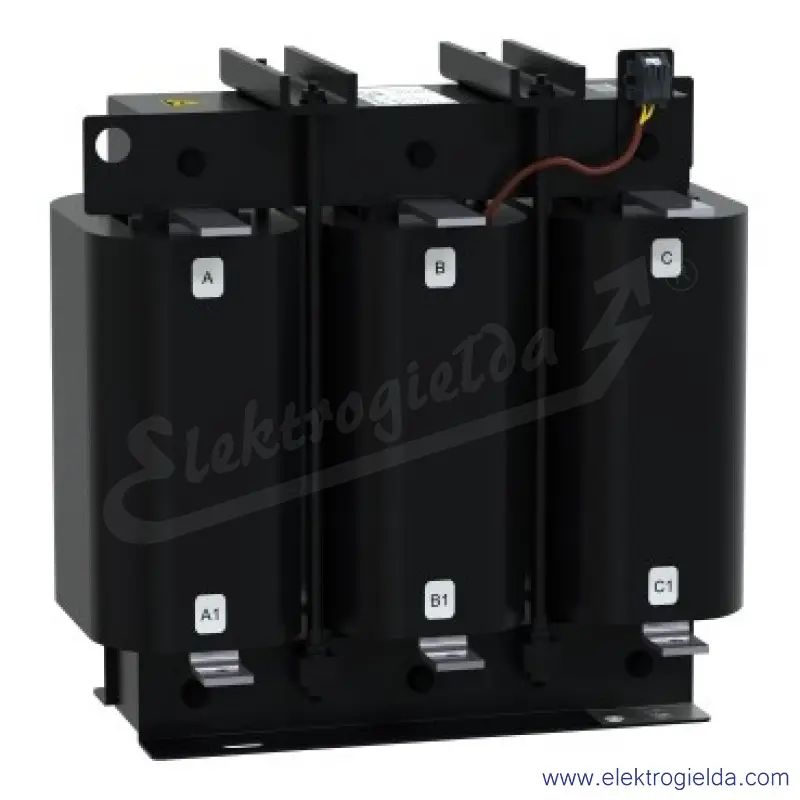

Dławik ochronny 400 V 50 Hz 12,5 kvar 7% 190 Hz

Reaktor zatrzymany VarPlus jest przeznaczony do ochrony kondensatora poprzez zapobieganie wzmacnianiu składowych harmonicznych występujących w systemie. Kondensatory i reaktory są skonfigurowane w szeregowym obwodzie rezonansowym. Wyregulowana w taki sposób, aby częstotliwość rezonansowa serii była poniżej najniższej częstotliwości harmonicznej występującej w systemie. Reaktor ten jest przystosowany do zasilania wyjściowego o mocy 100 kVar z regulacją 3,8/190 Hz przy 400 V AC przy 50 Hz. Impedancja względna, 7 %. Ten komponent spełnia normy IEC 60068. Ten element wymaga wymuszonej konwekcji, należy dodać wentylator. Wymiary obudowy to 350 mm wysokości, 350 mm szerokości i 220 mm głębokości. Dla produktu o masie 37 kg.
