Podstawa bazowa LUB12 1 kierunek TeSys U 12A zaciski śrubowe

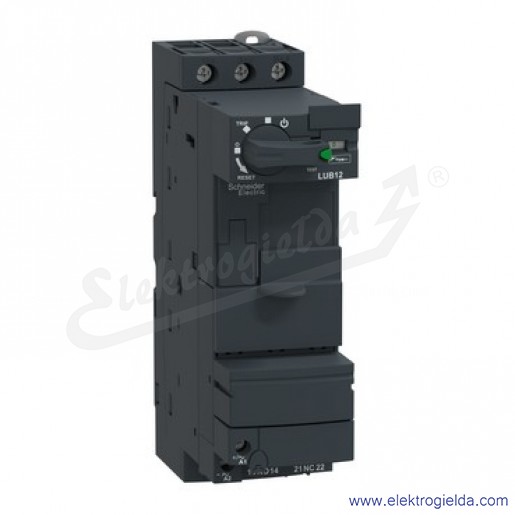

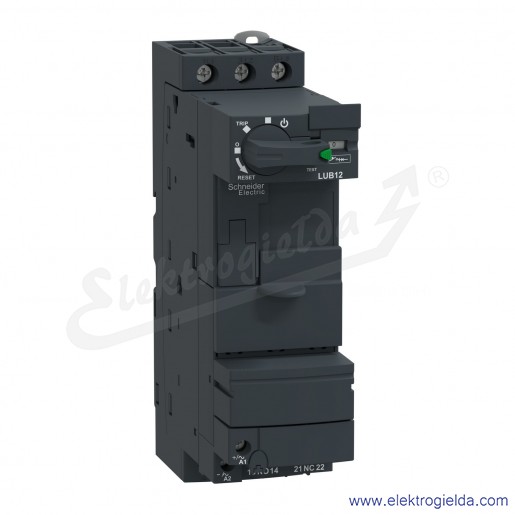

Zdjęcie produktu
  • Zdjęcie produktu
  • Zdjęcie produktu
Drukuj
Cena dla Ciebie

698,62 zł brutto/szt.
Cena netto: 567,98 zł
Numer katalogowy: LUB12
Producent: Schneider Electric
Kod EAN: 3389110362770
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Czekamy na dostawę
Powiadomimy Cię o dostępności produktu poprzez wiadomość e-mail.
Produkt niedostępny Powiadomimy Cię o dostępności produktu poprzez wiadomość e-mail.
Anuluj
Stan magazynowy:0 szt.
Czas wysyłki: Na zapytanie
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:LUB12
Stan magazynowy: 0 szt.
Czas wysyłki: Na zapytanie
Numer katalogowy: Numer katalogowy: LUB12
Producent: Schneider Electric
Kod EAN: 3389110362770
Minimalna ilość jednostek miary do kupienia: Min. ilość jedn. miary: 1 szt.
Cena698,62 zł/szt.
Producent:
Numer katalogowy producenta: LUB12
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Do wyłączania awaryjnego
1NIE
Głębokość [mm]
1126 mm
Koordynacja zgodnie z IEC 60947-4-3
1Klasa 2
Liczba pozycji sterowniczych
13
Liczba styków pomocniczych rozwiernych
11
Liczba styków pomocniczych zwiernych
11
Maksymalna temperatura otoczenia [°C]
170 °C
Moc znamionowa, 460 V, 60 Hz, 3-fazowego [kW]
15 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego [kW]
15 kW
Możliwość zewnętrznego kasowania
1NIE
Nadaje się do montażu na szynie montażowej
1TAK
Obsługa innych protokołów
1NIE
Obsługa protokołu AS-Interface Safety at Work
1NIE
Obsługa protokołu ASI
1NIE
Obsługa protokołu CAN
1NIE
Obsługa protokołu Data-Highway
1NIE
Obsługa protokołu DeviceNet
1NIE
Obsługa protokołu DeviceNet Safety
1NIE
Obsługa protokołu EtherNet/IP
1NIE
Obsługa protokołu Foundation Fieldbus
1NIE
Obsługa protokołu INTERBUS
1NIE
Obsługa protokołu INTERBUS-Safety
1NIE
Obsługa protokołu LON
1NIE
Obsługa protokołu Modbus
1NIE
Obsługa protokołu PROFIBUS
1NIE
Obsługa protokołu PROFINET CBA
1NIE
Obsługa protokołu PROFINET IO
1NIE
Obsługa protokołu PROFIsafe
1NIE
Obsługa protokołu SERCOS
1NIE
Obsługa protokołu SUCONET
1NIE
Obsługa protokołu SafetyBUS p
1NIE
Obsługa protokołu TCP/IP
1NIE
Rodzaj układu rozruchowego
1Rozruch bezpośredni
Szerokość [mm]
145 mm
Wysokość [mm]
1154 mm
Z bezpiecznikiem
1NIE
Z transformatorem
1NIE
Z wyzwalaczem zwarciowym
1TAK
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
1NIE
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego [kW]
13 kW
Znamionowa moc pracy dla AC-3, 400 V [kW]
15 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
124 do 240
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
124 do 240
Znamionowe napięcie sterowania Us dla DC [V]
124 do 220
Znamionowy prąd pracy Ie [A]
112 A
Znamionowy prąd pracy dla AC-3, 400 V [A]
112 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V [A]
110000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V [A]
14000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V [A]
150000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V [A]
150000 A
Opis produktu
Standardowa podstawa zasilająca TeSys U, 3-biegunowa (3NO), znamionowa 12A/690V, do uzupełnienia o jednostkę sterującą LUC w celu utworzenia sterownika rozrusznika TeSys U, do zastosowań w silnikach 3-fazowych do 5,5kW@400V. Wyposażony jest w blok zacisków sterujących, zaślepki zakrywające puste wnęki. Certyfikowany w połączeniu z jednostką sterującą LUC (IEC, UL, CSA, CCC, EAC, Marine), zgodny z Green Premium (RoHS/REACh). Certified when used in conjunction with a LUC control unit (IEC, UL, CSA, CCC, EAC, Marine), Green Premium compliant (RoHS/REACh).
Pliki do pobrania

Deklaracja DOC CE (Deklaracja zgodności CE)(464.66k)

Instrukcja użytkowania(1.46M)

Deklaracja EPD (Deklaracja Środowiskowa Produktu)(403.19k)

Inne(264.58k)

Instrukcja montażu(9.25M)
