Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
1NIE
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego [kW]
13 kW
Znamionowa moc pracy dla AC-3, 400 V [kW]
15.5 kW
Znamionowe napięcie sterowania Us dla DC [V]
124 V
Znamionowy prąd pracy Ie [A]
112 A
Znamionowy prąd pracy dla AC-3, 400 V [A]
112 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V [A]
110000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V [A]
14000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V [A]
150000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V [A]
150000 A
Opis produktu

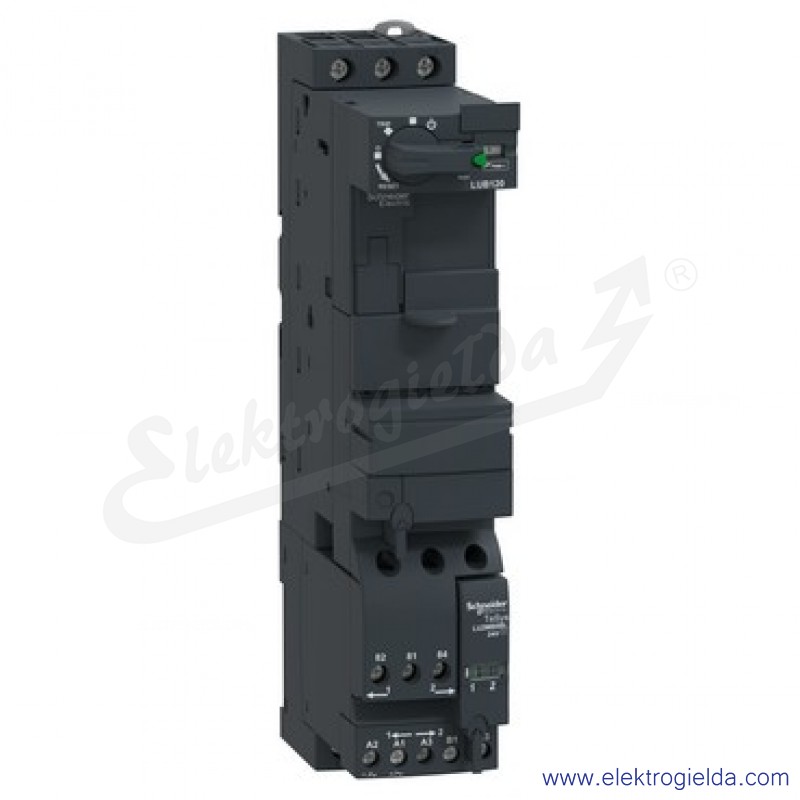

Standardowa podstawa zasilania rewersyjnego TeSys U, 3 bieguny (3NO), znamionowa 12 A/690 V, do uzupełnienia z jednostką sterującą LUC w celu utworzenia sterownika rewersyjnego rozrusznika TeSys U, do zastosowań z silnikami 3-fazowymi do 5.5kW@400V. Podstawa składająca się ze styków zasilających, wężownicy sterującej, uchwytu obrotowego, z modułową konstrukcją dla dodatkowych modułów tworzących sterownik "all in one" rozrusznika nawrotnego z podstawowymi lub zaawansowanymi funkcjami ochrony i sterowania. Jest on wyposażony w moduł rewersyjny LU2MB0BL, który jest dostarczany z 24V DC, zestykami sygnalizacji pomocniczej (1NO+1NC), blokiem zacisków sterujących, żaluzjami maskującymi zakrywającymi puste wnęki. Zapewnia wysoką zdolność wyłączania Icu 50kA@400V, gwarantowane sterowanie rozruchem przez 3600 cykli/godzinę. Bardzo kompaktowe (szerokość 45 mm), montaż na szynie DIN i mocowanie śrubowe, z kłódką obrotową. Certyfikowane w połączeniu z jednostką sterującą LUC (IEC, UL, CSA, CCC, EAC, Marine).
