Lokalizator doziemień (mobilny), Vigilohm PowerLogic

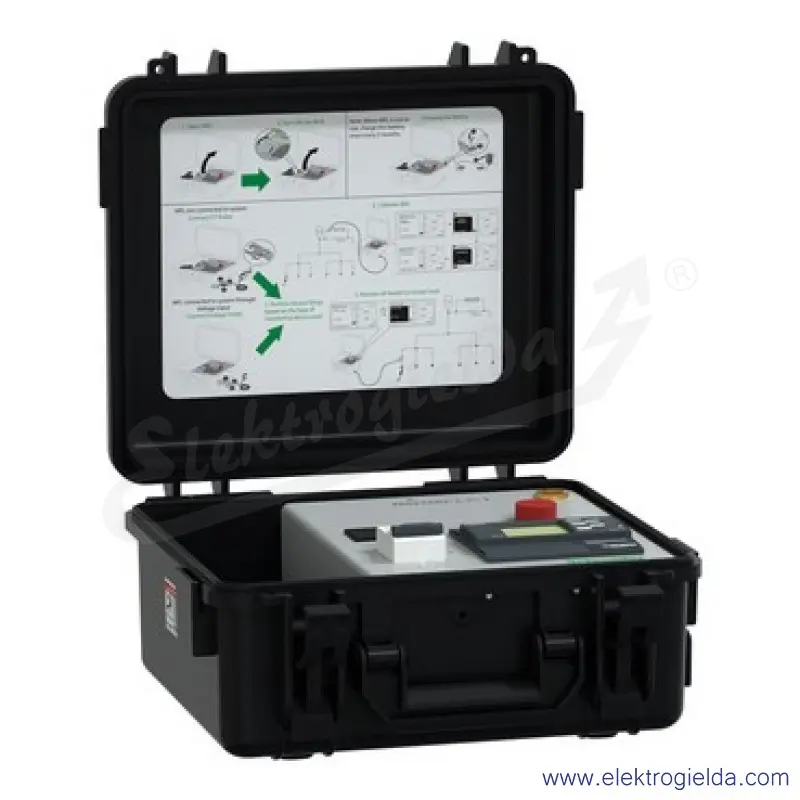

Mobilny zestaw Vigilohm jest przeznaczony do monitorowania i identyfikacji stałej domyślnej izolacji w podziemnych/IT sieciach elektrycznych od głównego toru zasilającego do poziomu napełnienia. Ten mobilny lokalizator usterek składa się z 7-kilogramowego portfela zawierającego 24-godzinny akumulator autonomiczny, mobilny lokalizator domyślny, ekran wyświetlacza, kabel ładowania i połączenia dla dedykowanych czujników, przełącznik ON/OFF. Zestaw działa w połączeniu z dowolną z trzech dedykowanych sond monitorujących izolację, które są IMDCP15, IMDCP50 i IMDCP100 i wymagają sygnału dostarczanego przez IM400 lub XM300 CPI. Zestaw wymaga podłączenia jednego z tych czujników, aby móc mierzyć i wyświetlać rezystancję i pojemność ładunku, który ma być monitorowany. Kalibracja jest realizowana począwszy od pola domyślnie i trwa 45 sekund, podczas gdy wszystkie pozostałe pomiary są realizowane w ciągu 20 sekund, niezależnie od tego, czy są na kablu, czy na końcowym obciążeniu. Trzy dostępne sondy zostały zaprojektowane tak, aby zapewnić wszechstronność i umożliwić użytkownikowi wybór najlepszego rozwiązania dla jego sieci uziemienia IT. Zestaw ma być łatwy w zarządzaniu i transporcie w różnych instalacjach, niezależnie od tego, czy składają się one z kabli krótko- czy długodystansowych, czy są to proste lub złożone instalacje uziemienia IT. Aby zapewnić dokładność wartości pomiarowych, należy pamiętać, że zestaw IMDMFLK1 i sonda wymagają, aby sygnał był dostarczany przez IM400 lub XM300 CPI. Umożliwia monitorowanie sieci o maksymalnej pojemności 20 µF z wejściem napięciowym 1000V AC/DC, jeśli nie jest podłączony do sieci, lub 440 V AC/DC, jeśli jest podłączony do sieci. Akumulator zapewnia 24H autonomii przez 7H ładowania z dodatkową mocą zasilania 24VDC i zużyciem 4 W. Zestaw do monitorowania izolacji waży 7 kg i jest duży na 340 mm dla wysokości 315 mm i szerokości 160 mm. Temperatura robocza wynosi od -20°C do 45°C, a urządzenie może tolerować do 95% wilgotności nieskondensowanej. Temperatura przechowywania mieści się w zakresie od -20°C do 60°C, a maksymalna wysokość zestawu wynosi 3000 m. Portfel jest czarny, podczas gdy domyślny lokalizator jest szary, a wartość wyświetlana przez ekran LCD. IMDMFLK1 posiada certyfikaty IEC61010-1, IEC61010-2 i EN61326, jest urządzeniem kategorii III o stopniu zanieczyszczenia 2. Aby prawidłowo korzystać z zestawu, należało wcześniej wykryć trwałe niewykonanie zobowiązania za pomocą IM400, XM300 CPI lub IFL, jeśli jest obecny. Zestaw musi być następnie skalibrowany na polu, gdzie wykryto domyślne -40sec-, a następnie podpola mogą być monitorowane niezależnie -20sec-. Ogólnie rzecz biorąc, zestaw do lokalizacji zwarć ruchomych Vigilohm składa się z trzech toroid pomiarowych i domyślnego portfela lokalizatora izolacji. I umożliwia skuteczną lokalizację domyślnej izolacji niezależnie od złożoności systemu uziemienia IT. Zestaw ten jest przystosowany do sieci uziemienia IT na krótkich lub długich dystansach, skomplikowany lub prosty i umożliwia użytkownikowi zarządzanie jak największą liczbą linii zasilania.
