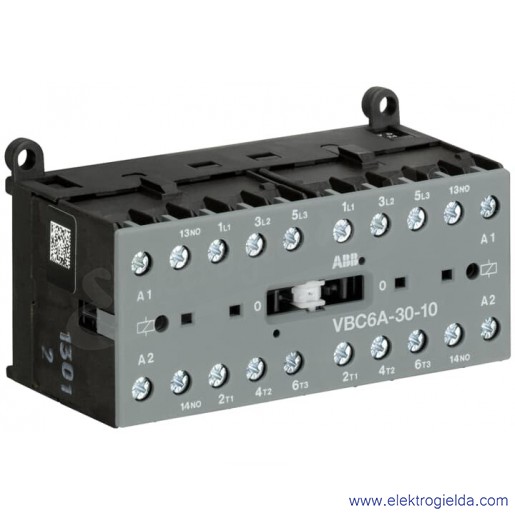

Układ rewersyjny styczników VBC6A-30-10-48DC
Producent:
Numer katalogowy producenta:
GJL1213911R1106
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Funkcja
- Układ nawrotny
- Głębokość [mm]
- 46.7 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 0
- Liczba styków pomocniczych zwiernych
- 1
- Nadaje się do montażu na szynie montażowej
- TAK
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Napięcie pracy dla DC [V]
- 2.5 V
- Rodzaj napięcia sterowania
- DC
- Rodzaj napięcia zasilania
- DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
- Połączenie śrubowe
- Stopień ochrony (IP)
- IP20
- Stopień ochrony (NEMA)
- 1
- Szerokość [mm]
- 96.2 mm
- Wysokość [mm]
- 57.5 mm
- Znamionowa moc pracy NEMA [kW]
- 1.4914 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 4 kW
- Znamionowe napięcie sterowania Us dla DC [V]
- 48 V
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 6 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 9 A
Opis produktu
Małe styczniki nawrotne VB/VBC 6 i VB/VBC 7 o mocy 4 i 5,5 kW AC-3 (400 V) to seria o bardzo małych wymiarach i wariantach połączeń w technologii śrubowej, lutowanej i wtykowej ostrza. Dzięki temu urządzenia oferują bardzo szeroki wachlarz możliwych zastosowań, nawet w niesprzyjających warunkach przestrzennych. Mechanicznie blokowane styczniki nawrotne wykorzystują sterowanie AC lub DC do przełączania obwodów zasilania silników obracających się zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara. Dołączane akcesoria obejmują łączniki gaśnicze, a także montowane z przodu 2-biegunowe wyłączniki pomocnicze i okablowanie odwracalne.
