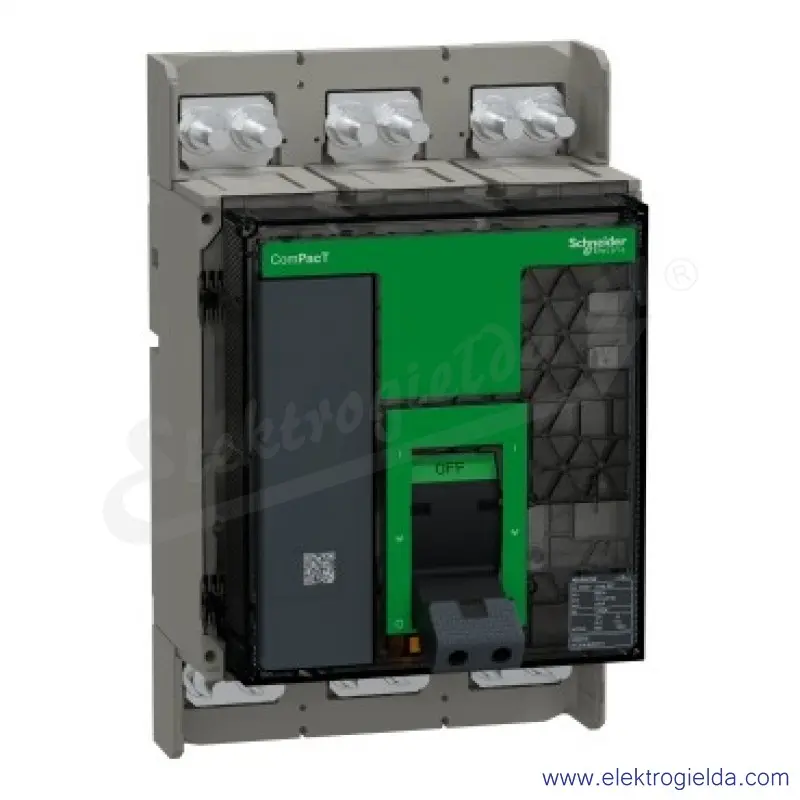

Rozłącznik, ComPacT NS1250 NA, 3P, stacjonarny, sterowanie ręczne, 1250A

Zdjęcie produktu
  • Zdjęcie produktu
  • Zdjęcie produktu
Drukuj
Wybierz wariant
Cena dla Ciebie

10 034,34 zł brutto/szt.
Cena netto: 8158,00 zł

(10 034,34 zł szt.)

Numer katalogowy: C125S3NAFM
Producent: Schneider Electric
Kod EAN: 3606482100701
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt dostępny na zamówienie. Zadzwoń 42 652 27 00 lub napisz  sprzedaz@elektrogielda.comnapisz
Stan magazynowy:0 szt.
Czas wysyłki: Produkt dostępny na zamówienie.Zadzwoń 42 652 27 00
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:C125S3NAFM
Stan magazynowy: 0 szt.
Czas wysyłki: Na zamówienie
Numer katalog: Numer katalogowy: C125S3NAFM
Producent: Schneider Electric
Kod EAN: 3606482100701
Minimalna ilość jednostek miary do kupienia: Min. ilość jedn. miary: 1 szt.
Cena10 034,34 zł/szt.
Producent:
Numer katalogowy producenta: C125S3NAFM
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Do instalacji w tablicach rozdzielczych
1TAK
Do montażu czołowego centralnie
1NIE
Do montażu pośredniego
1NIE
Do montażu tablicowego 4-otworowego
1TAK
Głębokość [mm]
1147 mm
Jako przełącznik nawrotny
1NIE
Jako rozłącznik bezpieczeństwa
1NIE
Jako rozłącznik główny
1TAK
Jako rozłącznik remontowy
1TAK
Jako wyłącznik awaryjny
1NIE
Kolor elementu sterowniczego
1Czarny
Liczba biegunów
13
Liczba styków pomocniczych przełącznych
10
Liczba styków pomocniczych rozwiernych
10
Liczba styków pomocniczych zwiernych
10
Liczba łączników
11
Maksymalne znamionowe napięcie pracy Ue AC [V]
1690 V
Montaż podłogowy
1NIE
Opcjonalny napęd silnikowy
1NIE
Opcjonalny wyzwalacz napięciowy
1TAK
Stopień ochrony (IP) strony czołowej
1IP40
Szerokość [mm]
1327 mm
Wbudowany napęd silnikowy
1NIE
Wysokość [mm]
1210 mm
Z mechanizmem ryglującym
1TAK
Z okablowaniem fabrycznym
1NIE
Znamionowe napięcie pracy [V]
1
  • 220 V
  • 690 V
Znamionowy prąd ciągły Iu [A]
11250 A
Znamionowy prąd ciągły dla AC-23, 400 V [A]
11250 A
Znamionowy wytrzymywany prąd krótkotrwały Icw [kA]
125 kA
Opis produktu
C125S3NAFM to rozłącznik należący do serii ComPacT NS630bN do NS1600NA, nowa generacja. ComPacT NS nowej generacji zachowuję te same parametry co jego poprzednik, dodatkowo posiada ergonomiczną rączkę i nowy design. W aparacie można zamontować nowy bezprzewodowy styk pomocniczy OF/SD w protokole komunikacyjnym ZigBee. ComPacT NS1250NA to 3-biegunowy rozłącznik stosowany do sterowania i izolowania obwodów elektrycznych. Jest to rozłącznik stacjonarny, ręcznie sterowany wyposażony w przednie przyłącza. Napięcie robocze wynosi 690 V AC 50/60 Hz. Prąd roboczy (Ie) wynosi 1250 A (AC23A), a konwencjonalny prąd termiczny (Ith) wynosi 1250 A przy 60°C. Do rozłącznika dostępnych jest wiele dodatkowych funkcji oraz akcesoriów. Wymiary to 327 mm (wysokość) x 210 mm (szerokość) x 147 mm (głębokość). Rozłącznik jest zgodny z międzynarodowymi normami IEC 60947-1 i IEC60947-3 ComPacT NS nowej generacji jest częścią architektury Schneider Electric EcoStruxure Power. Nowa generacja ComPacT NS stawia większy nacisk na ekologię dzięki nowym opakowaniom podlegającym całkowitemu recyklingowi.
Pliki do pobrania

Deklaracja DOC CE (Deklaracja zgodności CE)(377.38k)

Instrukcja użytkowania(60.57M)

Deklaracja EPD (Deklaracja Środowiskowa Produktu)(520.04k)

Inne(378.51k)

Instrukcja montażu(31.28M)

Głęboki link dot. REACH(249.4k)

Deklaracja RoHS(178.99k)
