Certyfikacja UL dla strefy zagrożenia wybuchem, grupa E (pyły metalowe)
1NIE
Certyfikacja UL dla strefy zagrożenia wybuchem, grupa F (pyły węglowe)
1NIE
Certyfikacja UL dla strefy zagrożenia wybuchem, grupa G (pyły nieprzewodzące)
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, grupa A (acetylen)
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, grupa B (wodór)
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, grupa C (etylen)
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, grupa D (propan)
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, kategoria 1
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, kategoria 2
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, klasa I
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, klasa II
1NIE
Certyfikat UL dla strefy zagrożenia wybuchem, klasa III
1NIE
Czas przetwarzania (1k, operacje binarne) [ms]
10.1 ms
Do układów bezpieczeństwa
1TAK
Głębokość [mm]
164.6 mm
IO link master
1TAK
Liczba interfejsów sprzętowych bezprzewodowych
10
Liczba wejść analogowych
10
Liczba wejść cyfrowych
10
Liczba wyjść analogowych
10
Liczba wyjść cyfrowych
10
Liczba wyjść przekaźnikowych
10
Liczba złączy PROFINET
10
Liczba złączy sprzętowych Industrial Ethernet
14
Liczba złączy sprzętowych RS-232
10
Liczba złączy sprzętowych RS-422
10
Liczba złączy sprzętowych RS-485
10
Liczba złączy sprzętowych USB
11
Liczba złączy sprzętowych innych
10
Liczba złączy sprzętowych równoległych
10
Maksymalna liczba timerów/liczników czasowych
10
Montaż ścienny / montaż bezpośredni
1NIE
Możliwe rozszerzenie pamięci programu
1TAK
Możliwy montaż panelowy
1NIE
Możliwy montaż stelażowy (rack)
1TAK
Nadaje się do montażu na szynie montażowej
1NIE
Napięcie zasilające dla DC [V]
124 V
Obsługa innych protokołów
1NIE
Obsługa protokołu AS-Interface Safety at Work
1NIE
Obsługa protokołu ASI
1TAK
Obsługa protokołu CAN
1NIE
Obsługa protokołu DNP3
1NIE
Obsługa protokołu Data-Highway
1NIE
Obsługa protokołu DeviceNet
1NIE
Obsługa protokołu DeviceNet Safety
1NIE
Obsługa protokołu EtherCAT
1NIE
Obsługa protokołu EtherNet/IP
1TAK
Obsługa protokołu Foundation Fieldbus
1NIE
Obsługa protokołu IEC 60870
1NIE
Obsługa protokołu IEC 61850 Ethernet
1NIE
Obsługa protokołu INTERBUS
1NIE
Obsługa protokołu INTERBUS-Safety
1NIE
Obsługa protokołu KNX
1NIE
Obsługa protokołu LON
1NIE
Obsługa protokołu Modbus
1NIE
Obsługa protokołu PROFIBUS
1NIE
Obsługa protokołu PROFINET CBA
1NIE
Obsługa protokołu PROFINET IO
1NIE
Obsługa protokołu PROFIsafe
1NIE
Obsługa protokołu SERCOS
1NIE
Obsługa protokołu SUCONET
1NIE
Obsługa protokołu SafetyBUS p
1NIE
Obsługa protokołu TCP/IP
1TAK
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
1Brak
Poziom bezpieczeństwa SIL zgodnie z IEC 61508
1Brak
Redundancja
1TAK
Standard komunikacji bezprzewodowej 3G (UMTS)
1NIE
Standard komunikacji bezprzewodowej 4G
1NIE
Standard komunikacji bezprzewodowej Bluetooth
1NIE
Standard komunikacji bezprzewodowej GPRS
1NIE
Standard komunikacji bezprzewodowej GSM
1NIE
Standard komunikacji bezprzewodowej WLAN 802.11
1NIE
Szerokość [mm]
1130.3 mm
Wielkość pamięci [kB]
18192 kB
Wyposażenie eksploatacyjne (Ex ia)
1NIE
Wyposażenie eksploatacyjne (Ex ib)
1NIE
Wysokość [mm]
1134.6 mm
Z interfejsem optycznym
1NIE
Z wyświetlaczem
1NIE
Opis produktu

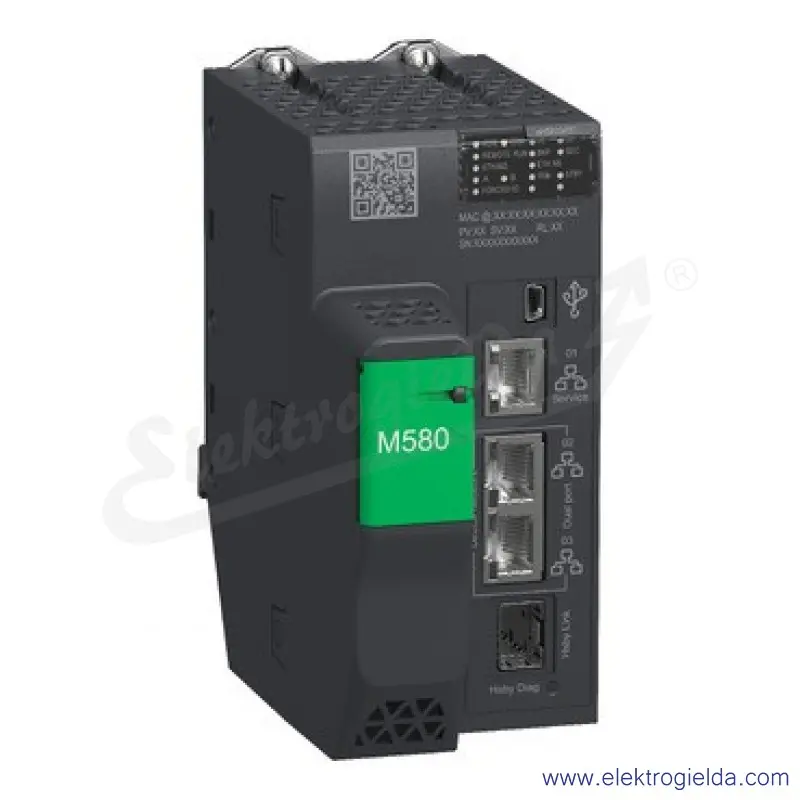

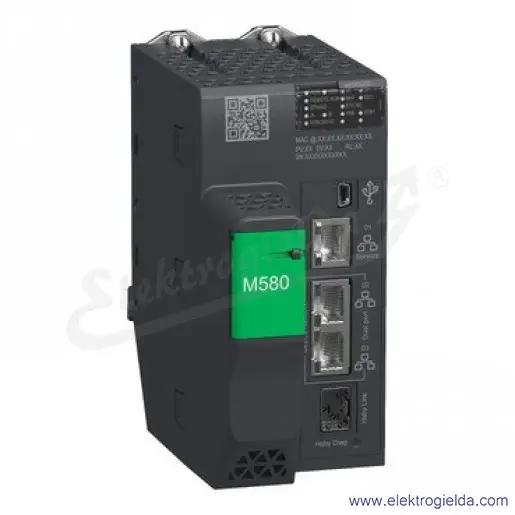

Ten nadmiarowy procesor należy do gamy Modicon M580 — programowalnych sterowników automatyki (PAC) oraz programowalnych sterowników logicznych (PLC) bezpieczeństwa z wbudowanym interfejsem Ethernet. Ten produkt oferuje maksymalnie 8 zdalnych konfiguracji szaf teleinformatycznych z maksymalnie 8192 dyskretnymi kanałami we/wy i 2048 analogowymi kanałami we/wy. Dzięki powłoce ochronnej na płytce drukowanej produkt ten może być stosowany w trudnych warunkach w zakresie temperatur od -25°C do +60°C (od -13°F do 140°F). Ten sterownik może pomóc producentom hybrydowym w osiągnięciu lepszego, mierzalnego, wcześniejszego zwrotu z inwestycji oraz nawet 100% zwrotu z inwestycji w projekt w okresie krótszym niż trzy miesiące. Jest wyposażony w 1 port Ethernet do obsługi serwisowej, 2 porty Ethernet do pierścieniowej zdalnej sieci we/wy (tylko zdalnych szaf we/wy) i 1 port mini USB typu B do konsoli programistycznej. Ma zintegrowaną pamięć RAM 8 MB dla programów, 768 kB dla danych, 10 kB dla pamięci systemowej i rozszerzalną pamięć flash 4 GB do przechowywania danych. Ten produkt ma stopień ochrony IP20 i oferuje średni czas między awariami 644 261 godzin. W tym module zastosowano nową, szarą konstrukcję, która waży 0,849 kg i ma wymiary 64 × 130 × 135 mm. Ten moduł spełnia wymagania zastosowań związanych z transportem, gospodarką wodno-ściekową, produktami konsumenckimi w opakowaniach jednostkowych, górnictwem, metalurgią, energetyką, przemysłem chemicznym i centrami przetwarzania danych. Ten produkt jest zgodny z normami CE, UL, CSA, RCM, EAC, UKCA i ATEX/IECEx (dla stref 2/22) oraz ma certyfikaty w zakresie zastosowania do wytwarzania energii, marynarki handlowej, kolei i zastosowań w strefach zagrożenia wybuchem. Do tego nadmiarowego procesora można użyć złącza RJ-45 (490NAC0100) i złącza do kabli światłowodowych jednomodowych (490NAC0201). Procesor należy zamontować w gniazdach szafy oznaczonych numerami 00 i 01, wkręcając 2 śruby na górze procesora, aby unieruchomić moduł w szafie. Ten produkt może być używany w połączeniu z modułami Modicon X80 (we/wy, płyta montażowa, kabel) i współpracuje z oprogramowaniem do programowania EcoStruxure Control Expert. Sterownik Modicon M580 zwiększa niezawodność, zrównoważony rozwój i produktywność przy zachowaniu wysokiej wydajności oraz podnosi poziom rentowności operacyjnej dzięki efektywnemu dostępowi do danych.
