Zasilanie: niskonapieciowe 24 Vac/dc (20 ÷50 Vac / 3 VA, 20 ÷ 72 V dc / 3 W)
Wyjścia1: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych), SPDT
Wyjścia2: przekaźnikowe 8A / 250Vac (dla obciążeń rezystancyjnych), SPST-NO
Ogólny opis produktu:

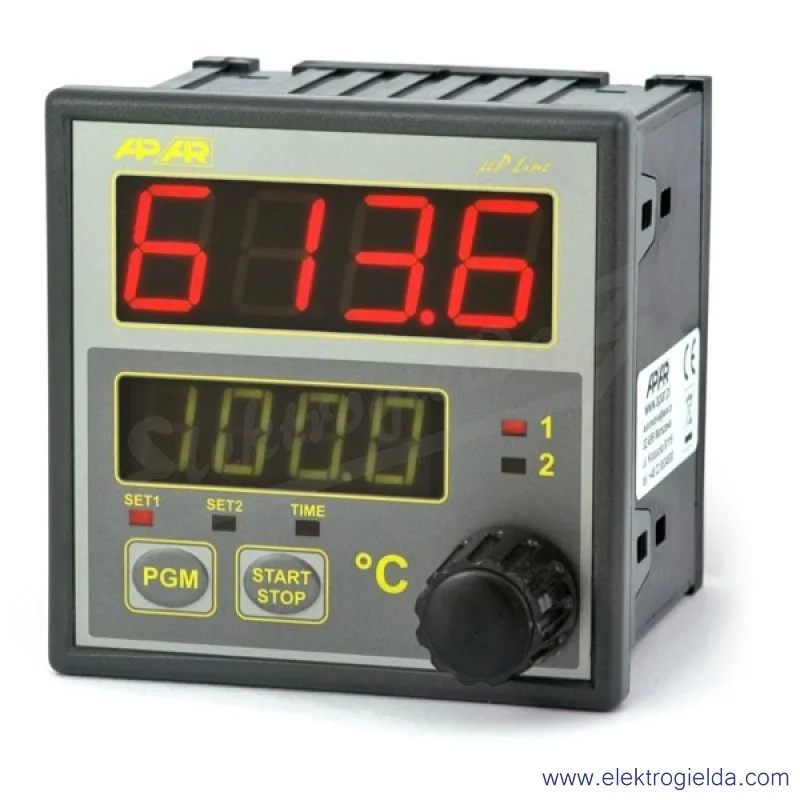

mikroprocesorowy regulator temperatury z funkcjami czasowymi (timer) uruchamianymi automatycznie lub ręcznie
podwójny odczyt wartości mierzonej i zadanej
przeznaczony do regulacji stałowartościowej
programowanie z klawiatury foliowej 2-przyciskowej i pokrętłem (enkoderem)
wysoka dokładność i odporność na zakłócenia występujące w środowisku przemysłowym
uniwersalne wejście termometryczne:
- termorezystancyjne Pt100
- termoparowe J, K, S, N, E
wejście binarne START/STOP do sterowania funkcją czasową
2 wyjścia regulacyjne przekaźnikowe lub SSR:
- wyjście 1: ON-OFF z histerezą, PID, AUTOTUNING PID
- wyjście 2: ON-OFF z histerezą
funkcja czasowa (zegar):
- sygnał uruchomienia: przycisk lub wejście binarne START/STOP, włączenie zasilania
- początek odmierzania czasu: po sygnale uruchomienia lub po osiągnięciu wartości zadanej dla grzania
- nadzorowane wyjścia: P1/SSR1, P2/SSR2
- sygnalizacja pracy zegara: dioda świecąca TIME, wyjście P2/SSR2
- zakres nastaw: 0 ÷ 8640 minut (do 144 godzin)
- wejście binarne START/STOP: zwierne lub napięciowe
programowalny rodzaj wejścia, zakres wskazań oraz inne parametry
możliwość ochrony hasłem dostępu do parametrów konfiguracyjnych
możliwość zablokowania zmian wartości zadanych i przycisku START/STOP
programowa filtracja cyfrowa
programowana charakterystyka pracy (kontroler procesu, RAMPING)
tryb ręczny sterowania wyjściami (typu włącz-wyłącz)
podwójny wyświetlacz LED, wysokość cyfr 20 i 14 mm, regulacja jasności świecenia
sygnalizacja:
- aktywności przekaźników, pracy timera oraz rodzaju wyświetlanej wartości na dolnym wyświetlaczu: diody LED czerwone
- wykrytych błędów: komunikaty na wyświetlaczu
dokładność pomiaru:
- 0,2% zakresu pom. ±1 cyfra
- wejścia termoparowe: 0,3% zakresu pom. ±1 cyfra,; <2°C (temperatura zimnych końców)
czas odpowiedzi: 0,5÷2s (zależny od stopnia filtracji cyfrowej)
zasilanie:
- 230Vac (85÷260 Vac) / 3VA
- 24Vac/dc (18÷72Vdc/3W, 15÷50Vac/3VA)
zakres temperatury pracy: 0÷50°C
zakres wilgotności względnej: 0÷90% (bez kondensacji)
obudowa tablicowa INCABOX XT 96x96x79 mm
stopień ochrony: IP50 od czoła, IP20 od strony złącz
materiał: poliwęglan, samogasnący NORYL 94V-0
