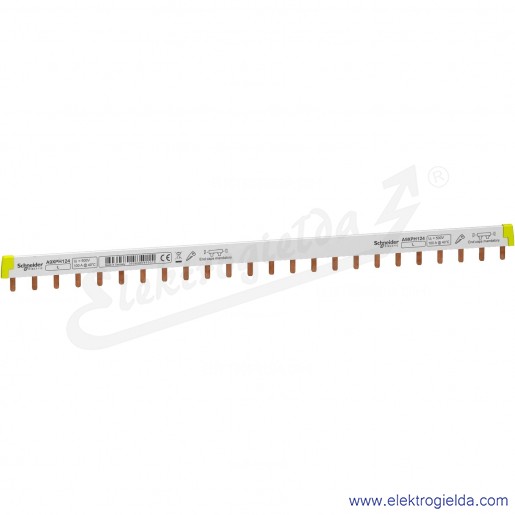

Szyna łączeniowa sztyftowa A9XPH124 100A, 1P, 24 modułów 18mm

Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 24 modułowa do Acti9 iC60 lub Acti9 iK60. Jest przeznaczona do instalacji 1L. Typ to L (Line). Jest to zestaw 1 urządzenia. Nadaje się do 24 urządzeń (1P). Długość wynosi 430 mm, całkowita liczba modułów o szerokości 18 mm wynosi 24. Przekrój pinów wynosi 16 mm2. Typ połączenia elektryczne go to pin. Liczba faz oraz biegunów wynosi 1. Znamionowy prąd roboczy Ie w temperaturze 40°C wynosi 100A. Prąd zwarciowy Isc jest zgodny ze zdolnością wyłączania wyłączników Schneider Electric. Znamionowe napięcie izolacji Ui wynosi 500V AC. Znamionowe napięcie robocze Ue wynosi 415V AC. Kolor urządzenia to biały RAL9003. Stopień zanieczyszczenia wynosi 3. Zgodnie z normą IEC 60695-2-1 odporność ogniowa jest samogasnąca w temperaturze 960°C w ciągu 30 sekund. Urządzenie jest zgodne z normami IEC 60947-7-1 oraz IEC 61439-2.
