1Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
Liczba styków przełącznych
11
Liczba styków rozwiernych
10
Liczba styków sygnalizacji błędu
10
Liczba styków zwiernych
10
Napięcie znamionowe [V]
1250 V
Szerokość wyrażona liczbą modułów
10.5
Z samotestem prądu różnicowego
1NIE
Znamionowy prąd załączania [A]
10.002 A
Opis produktu

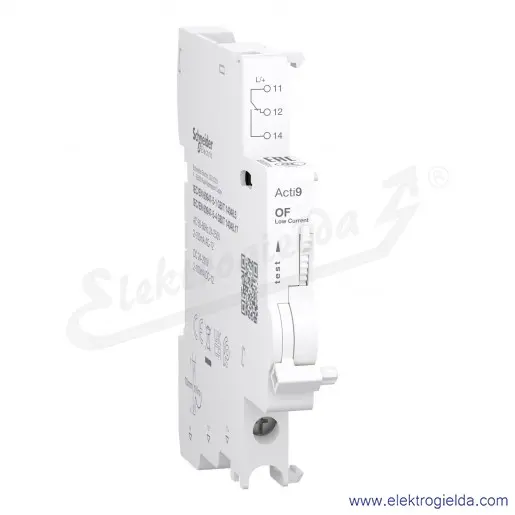

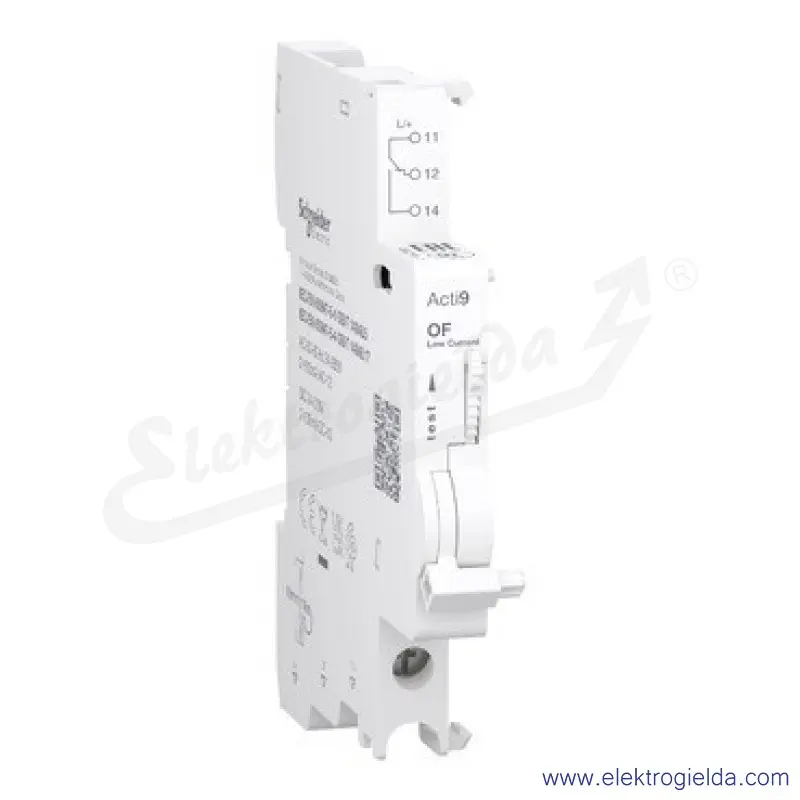

Jest to modułowy styk pomocniczy iOF Acti9, używany jako zdalny wskaźnik pozycji powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 240VAC i od 2mA do 100mA przy 24VDC do 220VDC. Posiada 1 pozycyjny wyłącznik ze stykami typu 1 C/O. Posiada 1 pozycyjny wyłącznik ze stykami typu 1 C/O. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych, budynkach, budynkach infrastruktury krytycznej, służbie zdrowia, przemyśle, centrach danych i infrastrukturze. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych, budynkach, budynkach infrastruktury krytycznej, służbie zdrowia, przemyśle, centrach danych i infrastrukturze. OF jest używany jako skrócona nazwa urządzenia lub kod zgodności. Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie sztywnego druta miedzianego. Zakres przekroju wynosi od 0,5mm² do 2,5mm². Ma złącze zacisku śrubowego na dole. Połączenie umożliwia podłączenie 2 elastycznych kabli miedzianych o przekroju 1,5mm². Ma złącze zacisku śrubowego na dole. Połączenie umożliwia podłączenie 2 elastycznych kabli miedzianych z tuleją o przekroju 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Może być montowany na szynie DIN w celu instalacji modułowej. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 85,3 mm x (gł.) 68 mm. Kolor: biały. Waga produktu wynosi 30g. Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to 2. Długość odizolowywania drutu wynosi 9 mm. Moment dokręcania połączenia wynosi 1N.m (dół) dla wkrętaka PZ1. Stopień ochrony IP: IP20. Temperatura pracy wynosi od -25°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1, EN/IEC 60947-5-4, GB/T 14048.5 i GB/T 14048.17. Posiada znaki jakości EAC i CCC oraz posiada certyfikaty CE i UKCA.
