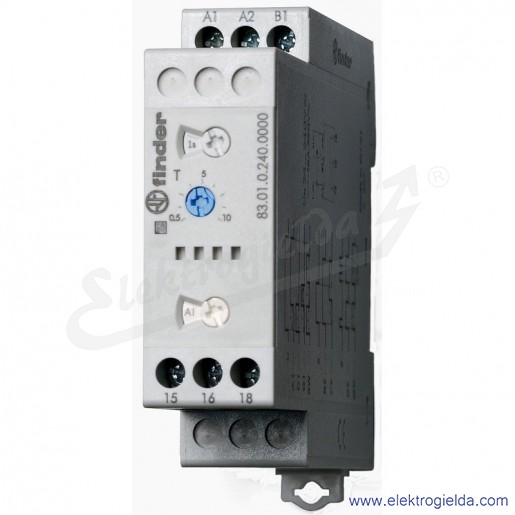

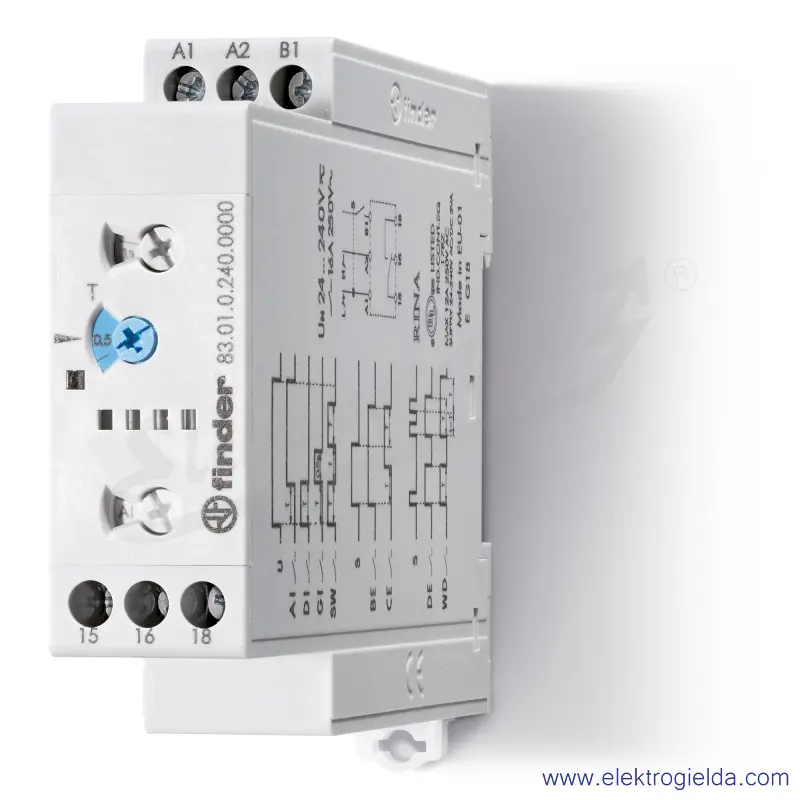

Przekaźnik czasowy 83.01.0.240.0000 1P 16A 24-240V AC/DC modułowy wielofunkcyjny
Producent:
Numer katalogowy producenta:
830102400000
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Blok styków pomocniczych montowany na styczniku
- NIE
- Do montażu na szynie TH
- NIE
- Funkcja formowania impulsu
- TAK
- Funkcja gwiazda-trójkąt
- NIE
- Funkcja migotania, załączanie zboczem narastającym, czas ustalony
- TAK
- Funkcja migotania, załączanie zboczem opadającym, czas ustalony
- NIE
- Funkcja opóźnionego wyłączenia
- TAK
- Funkcja opóźnionego załączania
- TAK
- Funkcja taktowania zboczem narastającym, czas nastawiany
- NIE
- Funkcja taktowania zboczem opadającym, czas nastawiany
- NIE
- Funkcja wyłączania impulsowego
- NIE
- Funkcja załączania impulsowego
- TAK
- Głębokość [mm]
- 100.3 mm
- Kompletny z gniazdem
- NIE
- Liczba wyjść bezzwłocznych, styk przełączny
- 0
- Liczba wyjść bezzwłocznych, styk rozwierny
- 0
- Liczba wyjść bezzwłocznych, styk zwierny
- 0
- Liczba wyjść zwłocznych, styk przełączny
- 1
- Liczba wyjść zwłocznych, styk rozwierny
- 0
- Liczba wyjść zwłocznych, styk zwierny
- 0
- Montaż czołowy
- NIE
- Możliwość sterowania zdalnego
- NIE
- Odpowiedni do systemów zdalnego sterowania
- NIE
- Rodzaj napięcia sterowania
- AC/DC
- Rodzaj połączenia elektrycznego
- Połączenie śrubowe
- Szerokość [mm]
- 22.5 mm
- Wyjścia, rewersyjne zwłoczne/bezzwłoczne
- NIE
- Wysokość [mm]
- 86.2 mm
- Z wyjściem półprzewodnikowym
- NIE
- Zakres nastawy czasu [s]
- 0.05 do 864000
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 24 do 240
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 24 do 240
- Znamionowe napięcie sterowania Us dla DC [V]
- 24 do 240
Opis produktu
83.01 - Wielofunkcyjny przekaźnik czasowy, uniwersalne napięcie zasilania, 1 zestyk
• Szerokość 22.5 mm
• Osiem zakresów czasowych od 0.05 s do 10 dni
• Wysoka izolacja pomiędzy wejściem a wyjściem
• Szeroki zakres zasilania (24...240)V AC/DC
• Do montażu na szynę DIN 35 mm (EN 60715)
• Możliwość używania zarówno wkrętaka o przekroju płaskim, jak i krzyżowym do ustawiania funkcji, zakresów, czasów i do zwalniania zaczepu szyny
• Uniwersalne napięcie z wykorzystaniem technologii PWM
• Zgodnie z EN 45545-2:2013 (odporność na ogień), EN 61373 (odporność na wibracje i wstrząsy Kategoria 1, Klasa B), EN 50155 (odporność na temperaturę i wilgotność, klasa T1)
AI: Zadziałanie po nastawionym czasie DI: Włączenie na nastawiony czas GI: Pojedynczy impuls SW: Praca cykliczna, symetryczna (rozp. się od załączenia) BE: Opóźnienie rozłączenia - odmierzanie czasu od ujemnego zbocza impulsu sterującego CE: Opóźnienie załączenia (dodatnie zbocze) i wyłączenie (ujemne zbocze) DE: Opóźnienie rozłączenia - odmierzanie czasu od dodatniego zbocza impulsu sterującego WD: Opóźnienie rozłączenia z sygnałem start (z możliwością przedłużania pracy kolejnym impulsem sterującym)
