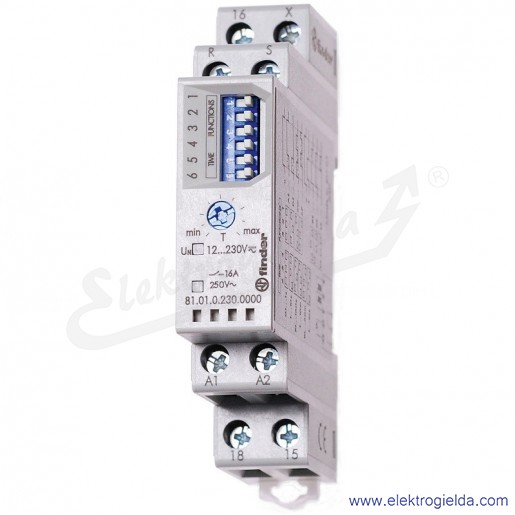

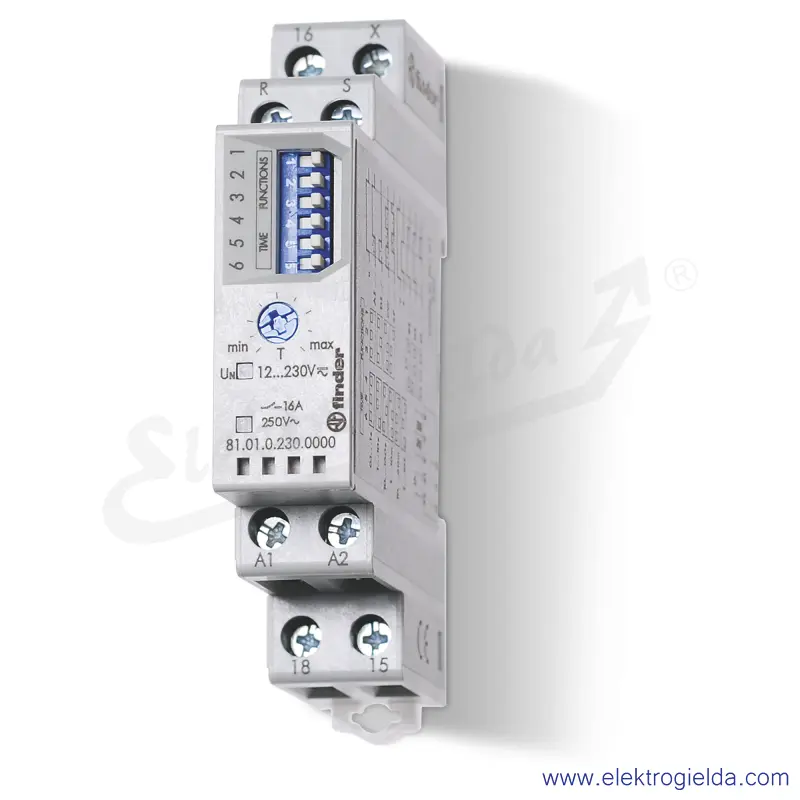

Przekaźnik czasowy 81.01.0.230.0000 1P 16A 12-230V AC/DC modułowy wielofunkcyjny
Producent:
Numer katalogowy producenta:
810102300000
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Blok styków pomocniczych montowany na styczniku
- NIE
- Do montażu na szynie TH
- NIE
- Funkcja formowania impulsu
- TAK
- Funkcja gwiazda-trójkąt
- NIE
- Funkcja migotania, załączanie zboczem narastającym, czas ustalony
- TAK
- Funkcja migotania, załączanie zboczem opadającym, czas ustalony
- NIE
- Funkcja opóźnionego wyłączenia
- TAK
- Funkcja opóźnionego załączania
- TAK
- Funkcja taktowania zboczem narastającym, czas nastawiany
- NIE
- Funkcja taktowania zboczem opadającym, czas nastawiany
- NIE
- Funkcja wyłączania impulsowego
- TAK
- Funkcja załączania impulsowego
- TAK
- Głębokość [mm]
- 60.8 mm
- Kompletny z gniazdem
- NIE
- Liczba wyjść bezzwłocznych, styk przełączny
- 0
- Liczba wyjść bezzwłocznych, styk rozwierny
- 0
- Liczba wyjść bezzwłocznych, styk zwierny
- 0
- Liczba wyjść zwłocznych, styk przełączny
- 1
- Liczba wyjść zwłocznych, styk rozwierny
- 0
- Liczba wyjść zwłocznych, styk zwierny
- 0
- Montaż czołowy
- NIE
- Możliwość sterowania zdalnego
- NIE
- Odpowiedni do systemów zdalnego sterowania
- NIE
- Rodzaj napięcia sterowania
- AC/DC
- Rodzaj połączenia elektrycznego
- Połączenie śrubowe
- Szerokość [mm]
- 17.5 mm
- Wyjścia, rewersyjne zwłoczne/bezzwłoczne
- NIE
- Wysokość [mm]
- 88.9 mm
- Z wyjściem półprzewodnikowym
- NIE
- Zakres nastawy czasu [s]
- 0.1 do 36000
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 12 do 230
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 12 do 230
- Znamionowe napięcie sterowania Us dla DC [V]
- 12 do 220
Opis produktu
Wielofunkcyjny przekaźnik czasowy z uniwersalnym napięciem zasilania (DC bez polaryzacji)
• Jednomodułowy, szerokość 17.5 mm
• Siedem funkcji (4 bez sygnału start start, 3 z sygnałem start)
• Dodatkowa funkcja Reset
• 6 zakresów czasowych od 0.1 s do 10 h
• Do montażu na szynę DIN 35 mm (EN 60715)
AI: Zadziałanie po nastawionym czasie DI: Włączenie na nastawiony czas SW: Praca cykliczna, symetryczna rozp. się od załączenia SP: Praca cykliczna, symetryczna rozp. się od pauzy BE: Opóźnienie rozłączenia - odmierzanie czasu od ujemnego zbocza impulsu sterującego DE: Opóźnienie rozłączenia - odmierzanie czasu od dodatniego zbocza impulsu sterującego EEb: Opóźnienie rozłączenia (od ujemnego zbocza)
